آی سی مقایسه گر DIP چیست؟

آی سی مقایسه‌ گر یا Comparator IC یکی از مهم‌ترین قطعات الکترونیکی در مدارهای آنالوگ و دیجیتال است که وظیفه اصلی آن مقایسه دو سطح ولتاژ ورودی و تعیین بزرگ‌تر یا کوچک‌تر بودن آن‌ها است. خروجی این آی سی معمولاً به‌صورت دیجیتال HIGH یا LOW ارائه می‌شود و به همین دلیل نقش کلیدی در تبدیل سیگنال‌های آنالوگ به تصمیم‌گیری‌های منطقی دارد. مدل‌های DIP به دلیل پایه‌دار بودن و نصب آسان روی بردهای سوراخ‌دار، همچنان در تعمیرات، آموزش و طراحی‌های صنعتی بسیار پرکاربرد هستند. این نوع پکیج به‌ویژه برای تعمیرکاران دستگاه‌های جوش و برش، یک انتخاب ایده‌آل محسوب می‌شود.

کاربردهای آی سی مقایسه گر در صنایع مختلف

آی سی مقایسه کننده مدل dip در طیف گسترده‌ای از کاربردها استفاده می‌شود، به‌خصوص در حوزه‌های مرتبط با فعالیت سایت:

کاربرد در دستگاه‌های جوش و برش

• کنترل سطح ولتاژ در اینورترهای جوشکاری
• تشخیص افت یا افزایش غیرمجاز ولتاژ
• استفاده در مدارهای محافظ
• تنظیم جریان خروجی دستگاه‌های برش پلاسما

کاربرد در الکترونیک صنعتی

• مدارهای کنترل دما
• سیستم‌های هشدار و آلارم
• منابع تغذیه سوئیچینگ (SMPS)
• مدارهای PWM و کنترل سرعت موتور

کاربرد در سیستم‌های سنسوری

• تشخیص سطح نور
• سنجش دما و فشار
• مدارهای مقایسه سیگنال در سنسورها

کاربرد در پروژه‌های آموزشی و DIY

• ساخت مدارهای ساده تصمیم‌گیری
• طراحی مدارهای دیجیتال پایه
• تست و مقایسه سیگنال‌ها در آزمایشگاه

نحوه عملکرد آی سی dip مقایسه‌گر

عملکرد آی سی مقایسه گر بسیار ساده اما حیاتی است. این آی سی دارای دو ورودی اصلی است:

• ورودی غیرمعکوس (+)
• ورودی معکوس (-)

اگر ولتاژ ورودی مثبت (+) بیشتر از ورودی منفی (-) باشد:

• خروجی = HIGH

اگر ولتاژ ورودی مثبت کمتر از ورودی منفی باشد:

• خروجی = LOW

این عملکرد باعث می‌شود آی سی مقایسه گر به‌عنوان یک سوئیچ هوشمند در مدار عمل کند.

مزایای استفاده از آی سی مقایسه گر DIP

• نصب آسان بدون نیاز به تجهیزات خاص
• مناسب برای تعمیرکاران و تکنسین‌ها
• قیمت اقتصادی نسبت به کارایی
• مصرف انرژی پایین
• دقت بالا در تشخیص ولتاژ
• تنوع بالا در بازار

دسته‌بندی و انواع آی سی مقایسه گر DIP

در بازار قطعات الکترونیک، انواع این قطعه را می‌توان بر اساس معیارهای تخصصی مختلفی دسته‌بندی کرد که شناخت آن‌ها برای یافتن قطعه اورجینال متناسب با نیاز برد الکترونیکی ضروری است. زیرگروه‌های اصلی عبارتند از:

انواع از لحاظ تعداد کانال (گیت‌های داخلی)

• مقایسه‌گر تک کاناله: دارای یک واحد مقایسه‌کننده مستقل (مانند LM311).

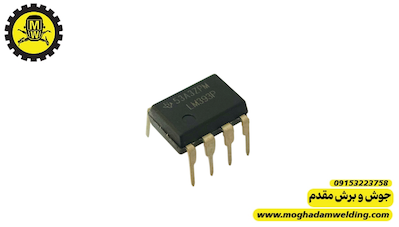

• مقایسه‌گر دو کاناله: شامل دو مدار مستقل درون یک پکیج DIP-8 (مانند LM393).

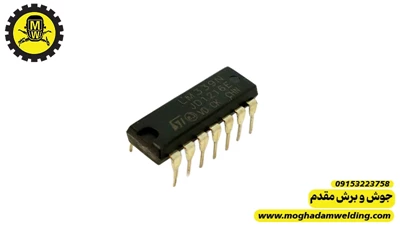

• مقایسه‌گر چهار کاناله: شامل چهار مدار مستقل درون یک پکیج DIP-14 (مانند LM339).

انواع از لحاظ ساختار تکنولوژی نیمه‌هادی

• تکنولوژی دوقطبی: تحمل ولتاژ بالاتر و کاربرد عمومی در صنعت.
• تکنولوژی CMOS: مصرف انرژی بسیار پایین، مناسب برای تجهیزات باتری‌دار و اینترنت اشیا.
• تکنولوژی BiCMOS: ترکیبی از سرعت بالای Bipolar و مصرف پایین CMOS.

انواع از لحاظ ویژگی کاری و سرعت

• مقایسه‌گرهای کاربرد عمومی: سرعت و مصرف استاندارد برای کاربردهای روزمره.
• مقایسه‌گرهای پرسرعت: با زمان واکنش در مقیاس نانوثانیه برای مخابرات و فرکانس بالا.
• مقایسه‌گرهای توان پایین: برای سنسورهای قابل حمل.

انواع از لحاظ نوع عملکرد خروجی

• خروجی کلکتور باز: نیازمند مقاومت Pull-up خارجی، منعطف برای ارتباط با سطوح ولتاژ مختلف.
• خروجی پوش-پول: قابلیت تامین جریان در هر دو حالت صفر و یک بدون نیاز به مقاومت خارجی.

انواع از لحاظ ولتاژ کاری

• ولتاژ پایین
• ولتاژ بالا

انواع از لحاظ پکیج

• DIP (پایه‌دار مناسب تعمیر)
• SMD (سطحی مناسب تولید انبوه)

ویژگی	LM393 DIP-8	LM339 DIP-14	LM311 DIP-8	TLC372 DIP-8	NE521 DIP-14
تعداد کانال	۲ کانال (Dual)	۴ کانال (Quad)	۱ کانال (Single)	۲ کانال (Dual)	۲ کانال پرسرعت
نوع خروجی	کلکتور باز (Open-Collector)	کلکتور باز (Open-Collector)	کلکتور و امیتر باز	درین باز (MOSFET)	خروجی استاندارد TTL
زمان پاسخ‌گویی	۱.۳ میکروثانیه	۱.۳ میکروثانیه	۲۰۰ نانوثانیه	۲۰۰ نانوثانیه	۱۲ نانوثانیه
محدوده ولتاژ کاری	۲ تا ۳۶ ولت	۲ تا ۳۶ ولت	۵ تا ۳۰ ولت	۳ تا ۱۶ ولت	±۵ ولت
جریان مصرفی (حداکثر)	۱ میلی‌آمپر	۲ میلی‌آمپر	۷.۵ میلی‌آمپر	۰.۴ میلی‌آمپر	۲۲ میلی‌آمپر

مزایای تهیه ای سی مدل dip مقایسه گر از نمایندگی‌ها و مراکز تخصصی

پیدا کردن ارزانترین قطعه در بازار همیشه به معنای انجام یک معامله خوب نیست. در تجهیزات صنعتی، استفاده از قطعات نامرغوب می‌تواند منجر به سوختن ترانزیستورهای قدرت و تحمیل هزینه‌های میلیونی شود. اگر قصد تهیه این المان‌ها را دارید، استعلام قیمت از یک مرکز فروش معتبر که زنجیره تامین شفافی دارد، تضمین‌کننده کیفیت کار شما خواهد بود. فرقی نمی‌کند که نیاز به خرید عمده برای خط تولید دارید یا خرید تک برای تعمیر یک اینورتر خاص؛ یافتن بهترین تامین‌کننده نقش کلیدی در کاهش هزینه‌های پنهان دارد.

مجموعه جوش و برش مقدم در مشهد، به عنوان یک پایگاه تخصصی و نمایندگی فروش تجهیزات و قطعات در شرق کشور، بستر امنی را برای تهیه انواع آی سی DIP مقایسه گر اورجینال فراهم کرده است. با بررسی محصولات ارائه شده در این بخش، می‌توانید علاوه بر دسترسی به دیتاشیت‌های فنی، قیمت روز قطعات اصلی را مشاهده نموده و با اطمینان خاطر، سفارش خود را برای ارسال به سراسر ایران ثبت نمایید. این مجموعه با شناخت دقیق نیازهای فعالان حوزه الکترونیک و تکنسین‌های ماشین‌آلات صنعتی، بهترین کیفیت را با مناسب‌ترین قیمت در دسترس شما قرار می‌دهد.
