انواع خازن پلی استر

خازن پلی استر چیست؟

خازن‌، قطعات الکترونیکی در هر مدار هستند که وظیفه اصلی آن‌ها ذخیره انرژی الکتریکی (بار الکتریکی) و سپس آزادسازی آن در زمان نیاز است. از مهم‌ترین انواع خازن‌های ثابت، می‌توان به خازن‌های فیلم یا پلاستیکی اشاره کرد که در این میان، خازن فیلمی پلی استر که با نام تجاری معروف Mylar Capacitor نیز شناخته می‌شود، به دلیل ویژگی‌های منحصر به فرد خود، جایگاهی ویژه در مدارهای الکترونیکی پیدا کرده است. برای فعالان حوزه الکترونیک، تعمیرکاران دستگاه‌های صنعتی و افرادی که به دنبال مشخصات خازن پلی استر برای پروژه‌های خود هستند، درک عمیق از این قطعه الکترونیکی ضروری است.

در این خازن‌ها چون اتصالشان به مدار جهت‌دار نیست و می‌توانند در مدارهای AC یا DC استفاده شوند، یک مزیت بزرگ در طراحی مدارات عمومی محسوب می‌شود.

کاربردهای خازن پلی استر در صنایع مختلف

1. 1. صنعت الکترونیک: برای فیلترینگ، تایمینگ، و حذف نویز در بردهای مدار چاپی.
2. 2. انواع دستگاه‌ جوش و برش: به عنوان بخشی از مدارهای قدرت برای تثبیت ولتاژ و جلوگیری از ایجاد نوسانات ناخواسته.
3. 3. لوازم خانگی: در بردهای الکتریکی وسایل خانگی مانند یخچال، ماشین لباسشویی و کولر.
4. 4. ارتباطات و تجهیزات مخابراتی: برای فیلترینگ سیگنال‌های رادیویی و تنظیم فرکانس.
5. 5. صنایع خودروسازی: در یونیت‌های الکترونیکی خودرو برای کاهش نویز و افزایش پایداری مدار.
6. 6. خازن پلی استر محافظ برق

انواع خازن پلی استر

خازن‌های پلی استر عمدتاً در دو ساختار اصلی تولید می‌شوند که هر کدام ویژگی‌های کاری خاص خود را دارند. در اینجا دسته‌بندی این خازن‌ها بر اساس جنس و ساختار ارائه شده است:

• • خازن‌های فیلم/فویل: در این ساختار، فیلم دی‌الکتریک پلی استر با فویل‌های فلزی (معمولاً آلومینیوم) جداگانه به عنوان الکترود، به‌صورت رول پیچیده می‌شوند. این نوع توانایی تحمل جریان‌های ضربه‌ای (Surge Current) بالا را دارد.
• • خازن‌های فیلم متالیزه: در این نوع، یک لایه فلز بسیار نازک (آلومینیوم یا روی-آلومینیوم) به‌صورت مستقیم روی فیلم پلی استر تبخیر می‌شود تا الکترودها را تشکیل دهد. مزیت اصلی این ساختار، خاصیت خودترمیم‌شوندگی است؛ در صورت بروز نقص و سوراخ شدن دی‌الکتریک بر اثر ولتاژ بالا، لایه فلزی در اطراف ناحیه آسیب دیده بخار شده و از اتصال کوتاه کامل جلوگیری می‌کند. این ویژگی امکان ساخت خازن‌های بسیار کوچک‌تر و با ظرفیت بالاتر را فراهم می‌کند، اما ظرفیت جریان ضربه‌ای محدودتری نسبت به نوع فویل دارد.
• • پایه‌دار dip: متداول‌ترین نوع با پایه‌های سیمی برای نصب روی بردهای سوراخ‌دار.
• • نصب سطحی smd: هرچند در خازن‌های فیلم کمتر رایج هستند، اما نمونه‌های  SMD برای کاربردهای فشرده‌تر نیز موجودند.
• • ولتاژ پایین تا متوسط: پرکاربرد در مدارات عمومی و دستگاه‌های مصرفی.
• • ولتاژ بالا: برای کاربردهای صنعتی و برق قدرت.

مزایا خازن الکترونیکی پلی استر

• • قیمت مناسب نسبت به بسیاری از انواع خازن‌ها

• • پایداری خوب در برابر تغییرات دما

• • عمر طولانی و مقاومت بالا در برابر رطوبت

• • قابلیت استفاده در مدارهای AC و DC

• • دسترسی آسان در ظرفیت‌ها و ولتاژهای مختلف

معایب خازن مدل پلی استر

• • تحمل کمتر در برابر دماهای بسیار بالا نسبت به خازن پلی‌پروپیلن

• • دقت کمتر در ظرفیت نسبت به خازن‌های سرامیکی C0G یا خازن‌های فیلم با کیفیت بالا

• • اندازه نسبتاً بزرگ‌تر در ظرفیت‌های بالا

مقایسه آن با سایر خازن های الکترونیکی

نسبت به مدل سرامیکی، پلی استر حجم کوچک‌تری دارد و حساسیت کمتری به تغییرات دما نشان می‌دهد، هرچند سرامیکی‌ها در فرکانس‌های بسیار بالا عملکرد بهتری دارند. در برابر خازن‌های پلی‌پروپیلن (PP)، پلی استر ارزان‌تر است اما تلفات دی‌الکتریک بالاتری (حدود 0.5%) دارد، که آن را برای کاربردهای فرکانس متوسط مناسب‌تر می‌کند. مدل تانتالیومی ظرفیت بالاتری ارائه می‌دهند اما قطبی هستند و ریسک انفجار در ولتاژهای بالا دارند، در حالی که پلی استر ایمن‌تر و غیرقطبی است. در نهایت، نسبت به خازن‌های الکترولیتی، پلی استر عمر طولانی‌تری (تا 100,000 ساعت) و عدم نشتی الکترولیت دارد، اما ظرفیت کمتری برای ذخیره‌سازی انرژی بزرگ فراهم می‌کند. این مقایسه نشان می‌دهد که انتخاب خازن پلاستیکی پلی استر برای مدارهایی با نیاز به ثبات و هزینه پایین، کاملا منطقی است.

علائم خرابی خازن پلی استر چیست؟

خرابی خازن پلی استر معمولاً با علائمی مانند کاهش عملکرد مدار، ایجاد نویز، قطع و وصل شدن جریان یا تغییر در کیفیت سیگنال همراه است. در برخی دستگاه‌های الکترونیکی ممکن است خرابی این خازن باعث روشن نشدن دستگاه، نوسان ولتاژ یا گرم شدن بیش از حد قطعات شود. همچنین اگر بدنه خازن دچار تغییر رنگ، ترک‌خوردگی، بادکردگی یا بوی سوختگی شده باشد، احتمال خرابی آن بسیار زیاد است. در مدارهای صوتی نیز خرابی خازن مدل پلی استر می‌تواند باعث افت کیفیت صدا یا ایجاد خش و نویز شود.

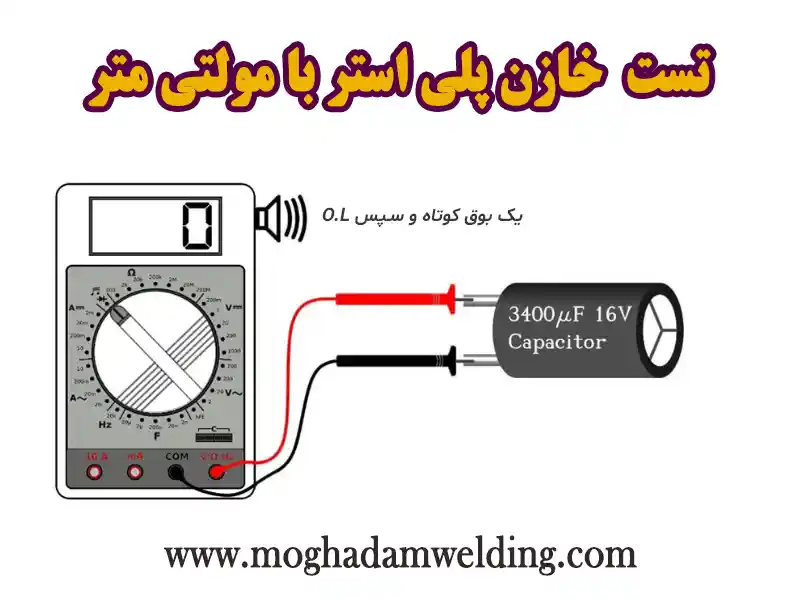

تست خازن پلی استر چگونه است؟

برای تست این قطعه معمولاً از مولتی‌متر یا دستگاه LCR متر استفاده می‌شود. در ساده‌ترین روش، ابتدا خازن را از مدار جدا کرده و سپس ظرفیت آن را با مقدار درج‌شده روی بدنه مقایسه می‌کنند. اگر ظرفیت اندازه‌گیری‌شده اختلاف زیادی با مقدار استاندارد داشته باشد، خازن معیوب است. همچنین با استفاده از تست مقاومت می‌توان نشتی یا اتصال کوتاه داخلی خازن را بررسی کرد. در تست حرفه‌ای‌تر، پارامترهایی مانند ESR و میزان پایداری خازن در ولتاژهای مختلف نیز مورد ارزیابی قرار می‌گیرد.

جایگزین خازن پلی استر کدام است؟

در بسیاری از مدارها می‌توان این نوع خازن را با خازن‌ MKT، فیلمی مشابه مانند پلی‌پروپیلن یا مایلار جایگزین کرد، به شرطی که مقدار ظرفیت، ولتاژ کاری و تلرانس آن‌ها یکسان یا نزدیک باشد. خازن پلی‌پروپیلن معمولاً عملکرد دقیق‌تر و پایداری حرارتی بهتری دارد و در مدارهای حساس انتخاب مناسبی محسوب می‌شود. هنگام جایگزینی باید به ابعاد فیزیکی، نوع پایه‌ها و کاربرد خازن در مدار توجه کرد تا عملکرد دستگاه دچار اختلال نشود.

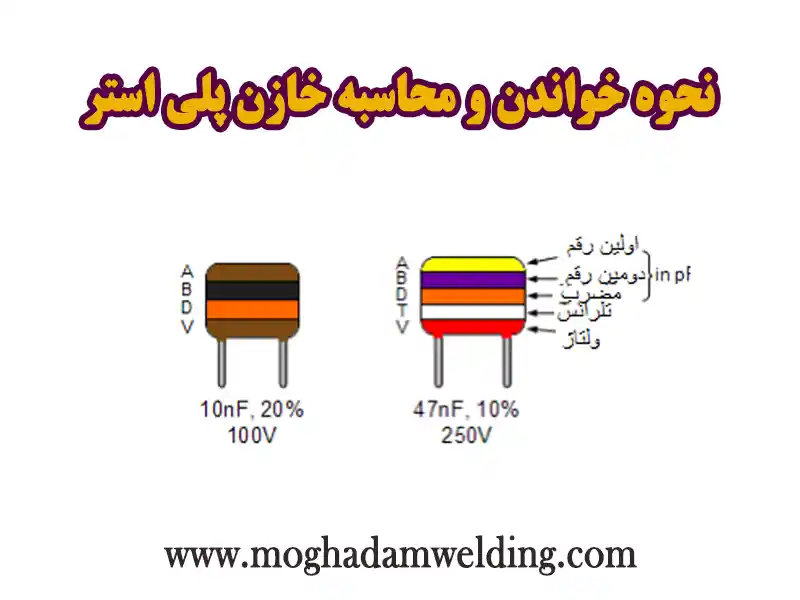

 نحوه خواندن و محاسبه خازن پلی استر چگونه است؟

برای خواندن ظرفیت خازن پلی‌استر، کافی است به کد ۳ رقمی نوشته‌شده روی بدنه آن توجه کنید؛ دو رقم اول را به عنوان اعداد اصلی کنار هم بگذارید و رقم سوم را به عنوان تعداد صفرهایی در نظر بگیرید که باید جلوی دو رقم اول قرار گیرند تا ظرفیت نهایی برحسب پیکوفاراد (pF) به دست آید (مثلاً کد ۱۰۴ یعنی ۱۰ با ۴ تا صفر جلویش که می‌شود ۱۰۰,۰۰۰ پیکوفاراد یا همان ۱۰۰ نانوفاراد). همچنین، حرف انگلیسی انتهای کد (مانند J، K یا M) نشان‌دهنده درصد خطای خازن (تولرانس) و عدد تنهای بعدی معمولاً معرف حداکثر ولتاژ قابل تحمل آن است. برای محاسبه می توانید از ماشین حساب محاسبه ظرفیت خازن استفاده نمایید.

قیمت خرید خازن پلی استر از فروشگاه جوش و برش مقدم

در فروشگاه اینترنتی جوش و برش مقدم، انواع خازن پلی استر در ظرفیت‌ها و ولتاژهای متنوع عرضه می‌شود. شما می‌توانید این محصول را متناسب با نیاز پروژه‌های الکترونیکی یا دستگاه‌های جوش و برش خود انتخاب کنید. خرید خازن پلی استر در این فروشگاه به دو صورت عمده و تکی امکان‌پذیر است و سفارش‌ها به سراسر ایران از جمله مشهد و سایر شهرهای خراسان رضوی ارسال می‌شوند. برای دریافت مشخصات خازن پلی استر با ما تماس بگیرید.
