انواع خازنMKT

خازن MKT چیست؟

خازنMKT، که به عنوان خازن پلی‌استر متالیزه (مخفف Metallized Polyester Capacitor) شناخته می‌شود، یکی از رایج‌ترین انواع خازن‌های فیلمی در دنیای الکترونیک است. این قطعه الکترونیکی، با ساختار لایه‌ای نازک از پلی‌استر به عنوان دی‌الکتریک و لایه فلزی نازک روی آن، قابلیت ذخیره‌سازی انرژی الکتریکی را بدون نیاز به الکترولیت مایع فراهم می‌کند. برخلاف خازن‌های الکترولیتی که حساسیت بالایی به قطبیت دارند، خازن MKT غیرقطبی است و می‌تواند در مدارهای AC و DC به کار رود. این ویژگی، آن را به گزینه‌ای مطمئن برای کاربردهای صنعتی مانند دستگاه‌های جوش و برش تبدیل کرده است، جایی که نوسانات ولتاژ و حرارت بالا رایج است.

در تعریف دقیق‌تر، خازن MKT از جنس پلی‌اتیلن ترفتالات (PET) ساخته شده و فرآیند متالیزاسیون، لایه‌ای از فلز (معمولاً آلومینیوم) را به صورت بخار روی فیلم پلی‌استر می‌نشاند. این ساختار نه تنها حجم خازن را کوچک نگه می‌دارد، بلکه خاصیت  self-healing  را به آن می‌بخشد؛ یعنی در صورت بروز نقص موضعی، لایه فلزی آسیب‌دیده تبخیر شده و مسیر جریان را باز می‌کند، بدون اینکه کل خازن از کار بیفتد.

 حداکثر فرکانس کاری آن حدود ۱ مگاهرتز است و تحمل دمایی از -۴۰ تا +۸۵ درجه سانتی‌گراد (و در برخی مدل‌ها تا ۱۰۵ درجه) دارد. این مشخصات، خازن متالیزه MKT را برای تعمیر و نگهداری دستگاه‌های جوشکاری، برش پلاسما و تجهیزات الکترونیکی مرتبط، ایده‌آل می‌سازد.

تفاوت خازن mkt و mkp با سایر خازن‌ها

مقایسه خازن MKT با سایر محصولات مشابه، مانند خازن MKP (پلی‌پروپیلن متالیزه)، نشان‌دهنده تفاوت‌های کلیدی آن است. خازن MKP ESR (مقاومت سری معادل) پایین‌تری دارد و برای فرکانس‌های بالا (تا ۱۰۰ مگاهرتز) مناسب‌تر است، اما گران‌تر و حجیم‌تر از MKT است.

در مقابل، خازن‌های الکترولیتی ظرفیت بالاتری ارائه می‌دهند اما قطبی بوده و عمر کوتاه‌تری در حرارت دارند. خازن‌های سرامیکی کوچک‌تر هستند، اما تغییرات ظرفیت با دما در آن‌ها بیشتر است. بنابراین، برای کاربردهای جوش و برش که نیاز به تعادل بین هزینه و پایداری وجود دارد، MKT  برتری دارد. مثلاً در تعمیر یک دستگاه برش لیزری، جایگزینی الکترولیتی با MKT می‌تواند از نشتی جریان جلوگیری کند و کارایی را بهبود بخشد.

انواع خازن MKT

انواع خازن MKT بر اساس مشخصه‌های مختلف دسته‌بندی می‌شوند، که انتخاب درست آن‌ها بر اساس نیاز مدار حیاتی است. در ادامه، به صورت خلاصه به این دسته‌ها می‌پردازیم:

• • انواع از لحاظ جنس دی‌الکتریک: عمدتاً پلی‌استر (PET)، اما گاهی با افزودنی‌های مقاوم به حرارت برای مدل‌های صنعتی. جنس متالیزه آلومینیوم، دوام را افزایش می‌دهد.

• • انواع از لحاظ ساختار: متالیزه (لایه فلزی نازک برای self-healing) در مقابل foil (فویل فلزی ضخیم برای جریان‌های بالا، اما حجیم‌تر). ساختار radial برای نصب عمودی و axial برای افقی رایج است.

• • انواع از لحاظ ویژگی کاری: مدل‌های AC-rated برای مدارهای متناوب (مانند فیلترهای جوش) و DC-rated برای ذخیرهDC. برخی با تحمل ولتاژ pulse بالا برای snubberها.

• • انواع از لحاظ نحوه نصب: مدل DIP (پایه‌های موازی) برای بردهای PCB، و SMD برای مونتاژ سطحی در تجهیزات مدرن جوش.

• • انواع از لحاظ معیار دسته‌بندی جداگانه: بر اساس ظرفیت از (۱۰ nF تا ۱۰۰µF ) و ولتاژ (۶۳V  تا ۶۳۰V)، که مدل‌های۲۲۰V  برای دستگاه‌های جوش ایرانی استاندارد است.

کاربرد خازن mkt

کاربردهای خازن الکترونیکی MKT در صنایع مختلف از جمله صنایع الکترونیک و منابع تغذیه سوئیچینگ کاربرد دارند. در صنعت جوش، از این خازن‌ها در مدارهای تصحیح ضریب توان، فیلترهای نویز و مدارهای تثبیت کننده جریان استفاده می‌شود. همچنین، در تعمیر دستگاه‌های جوش، خازن الکترونیکی MKT نقش کلیدی در بهبود عملکرد و افزایش عمر دستگاه ایفا می‌کند. از دیگر کاربردهای آن می‌توان به استفاده در سیستم‌های روشنایی، تجهیزات پزشکی و صنایع خودرو اشاره کرد.

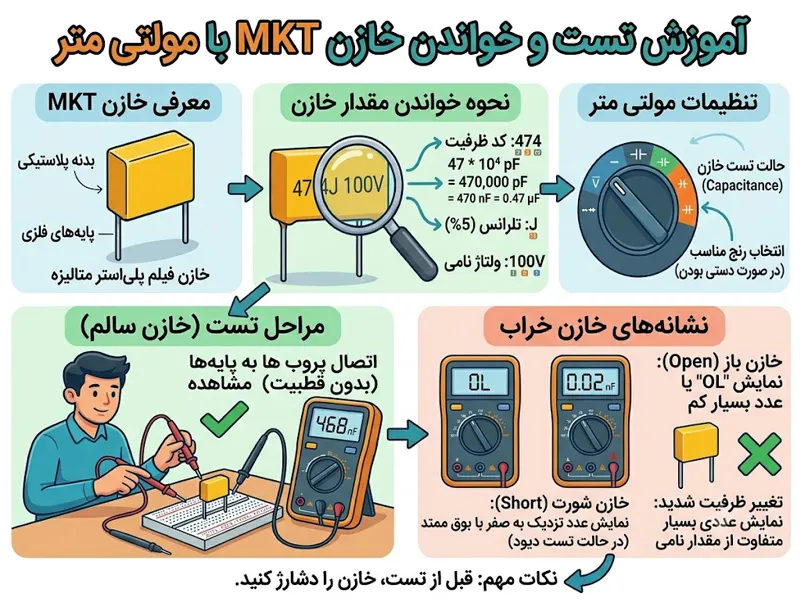

تست خازن MKT چگونه انجام می شود؟

خازن MKT (Metallized Polyester Film Capacitor) نوعی خازن فیلمی پلی‌استر است که در مدارهای الکترونیکی، منابع تغذیه، فیلترها و مدارات کوپلینگ کاربرد زیادی دارد.

1. تست خازن MKT با مولتی‌متر دیجیتال

اگر مولتی‌متر شما قابلیت اندازه‌گیری ظرفیت (Capacitance) دارد:

• • برق مدار را کاملاً قطع کنید.

• • خازن را از مدار خارج کنید یا حداقل یک پایه آن را جدا نمایید.

• • خازن را دشارژ کنید.

• • مولتی‌متر را روی حالت اندازه‌گیری ظرفیت قرار دهید.

• • پراب‌ها را به دو پایه خازن متصل کنید.

• • عدد نمایش داده شده را با مقدار درج شده روی بدنه خازن مقایسه کنید.

اگر مقدار اندازه‌گیری شده در محدوده تلرانس خازن باشد، خازن سالم است.

2. تست خازن MKT با اهم‌متر

در صورتی که مولتی‌متر قابلیت اندازه‌گیری ظرفیت نداشته باشد:

• • مولتی‌متر را روی رنج مقاومت بالا قرار دهید.

• • پراب‌ها را به دو پایه خازن وصل کنید.

• • ابتدا مقدار مقاومت کم مشاهده می‌شود و سپس به سمت بی‌نهایت (OL) حرکت می‌کند. در تست با اهم‌متر، مقاومت ابتدا باید به سرعت کم شود (نشان‌دهنده شارژ شدن خازن با باتری مولتی‌متر) و سپس به تدریج افزایش یافته و به سمت بی‌نهایت یا OL برود. اگر عدد روی صفر ماند، خازن اتصال کوتاه شده و اگر از همان ابتدا OL ماند و هیچ تغییری نکرد، خازن قطع (Open) شده است.

راهنمای جامع خواندن کدهای روی خازن MKT

یکی از چالش‌های اصلی تعمیرکاران و علاقه‌مندان به الکترونیک هنگام تست یا تعویض قطعات، نحوه خواندن مشخصات فنی از روی بدنه خازن است. خازن‌های فیلمی MKT معمولاً به دلیل ابعاد کوچک خود، از یک سیستم کدگذاری استاندارد برای نمایش ظرفیت، تلرانس (درصد خطا) و ولتاژ کاری استفاده می‌کنند. در ادامه این علائم را به ساده‌ترین شکل رمزگشایی می‌کنیم:

۱. نحوه خواندن کد ۳ رقمی ظرفیت

ظرفیت خازن‌های MKT معمولاً با یک عدد سه رقمی و به واحد پیکوفاراد (pF) نوشته می‌شود:

• دو رقم اول: ارقام اصلی ظرفیت هستند.

• رقم سوم: تعداد صفرهایی است که باید جلوی دو رقم اول قرار بگیرند (ضریب توان ۱۰).

یک مثال ساده: اگر روی خازن عدد 104 درج شده باشد:

عدد ۱۰ را می‌نویسیم و به تعداد رقم سوم (یعنی ۴) جلوی آن صفر می‌گذاریم: 100,000 پیکوفاراد.

برای تبدیل این عدد به واحدهای رایج‌تر، کافی است آن را به هزار یا میلیون تقسیم کنیم:

• 100,000 پیکوفاراد = 100 نانوفاراد (100nF)

• 100 نانوفاراد = 0.1 میکروفاراد (0.1µF)

• مثال دیگر: کد 223 یعنی ۲۲ با ۳ تا صفر جلوی آن که می‌شود 22,000 پیکوفاراد یا 22 نانوفاراد (22nF).

۲. جدول حروف تلرانس (درصد خطای خازن)

بعد از کد ۳ رقمی ظرفیت، معمولاً یک حرف انگلیسی بزرگ دیده می‌شود. این حرف نشان‌دهنده میزان خطای مجاز خازن در محدوده ظرفیت نامی آن است. هرچه تلرانس کمتر باشد، دقت خازن بالاتر است.

۳. تشخیص ولتاژ کاری خازن MKT

ولتاژ نامی خازن، حداکثر ولتاژ DC یا AC است که قطعه بدون آسیب دیدن یا سوختن می‌تواند در مدار تحمل کند. این عدد روی بدنه خازن‌های MKT معمولاً به دو صورت بسیار واضح نوشته می‌شود:

• نوشتن مستقیم عدد: مانند 250V یا 400V یا 630V که مستقیماً ولتاژ مجاز را نشان می‌دهد. (در بردهای دستگاه جوش ایرانی، ولتاژهای ۴۰۰ ولت و بالاتر بسیار رایج هستند).

• استفاده از کدهای ترکیبی: گاهی ولتاژ با یک عدد و حرف در کنار ظرفیت نوشته می‌شود؛ اما در ۹۰ درصد خازن‌های شکلاتی و مکعبی MKT بازار، عدد ولتاژ به همراه حرف V (مانند 400V) کاملاً مجزا و خوانا چاپ شده است.
