انواع قطعات سوئیچینگ

قطعات سوئیچینگ چیست؟

قطعات سوئیچینگ (Switching Components) مجموعه‌ای از نیمه‌هادی‌ها هستند که وظیفه قطع و وصل جریان الکتریکی با فرکانس بسیار بالا را بر عهده دارند. در دستگاه‌های مدرن، این قطعات جایگزین ترانسفورماتورهای حجیم قدیمی شده‌اند. عملکرد اصلی این قطعات بر پایه تغییر وضعیت بین دو حالت "اشباع" (روشن) و "قطع" (خاموش) است که باعث کاهش اتلاف انرژی به صورت گرما و افزایش راندمان سیستم تا بیش از 90 درصد می‌شود.

در ادامه اصلی‌ترین قطعات سوئیچینگ را به دو دسته‌ی کلی تقسیم می‌کنیم:

1-سوئیچ‌های مکانیکی و الکترومکانیکی

این قطعات به صورت فیزیکی مدار را قطع یا وصل می‌کنند.

• • کلیدها: ساده‌ترین نوع سوئیچینگ که با نیروی دست (مثل کلید برق منازل) کار می‌کنند.
• • رله‌ها: یک سوئیچ الکترومکانیکی است که با استفاده از یک آهنربای الکتریکی (سیم‌پیچ)، کنتاکت‌های فلزی را به هم می‌چسباند یا از هم جدا می‌کند. مزیت آن ایزوله بودن مدار فرمان از مدار قدرت است.

۲- سوئیچ‌های نیمه‌هادی (الکترونیک قدرت)

این قطعات قلب تپنده‌ی وسایل مدرن هستند. آن‌ها هیچ قطعه‌ی متحرکی ندارند، بسیار سریع عمل می‌کنند و عمر طولانی‌تری دارند.

• • ترانزیستورها: ترانزیستورها پرکاربردترین قطعات سوئیچینگ در مدارهای دیجیتال و منابع تغذیه هستند:

1. •BJT: ترانزیستورهای پیوندی دو قطبی که با جریان کنترل می‌شوند.
2. •MOSFET: محبوب‌ترین سوئیچ در بردهای الکترونیکی که با ولتاژ کنترل می‌شود و سرعت بسیار بالایی دارد.
3. •IGBT: ترکیبی از ویژگی‌های BJT و MOSFET که معمولاً در توان‌های بسیار بالا (مثل اینورترها و درایورهای موتور) استفاده می‌شود.

• • دیودها: دیودها به عنوان یک سوئیچ خودکار عمل می‌کنند که جریان را فقط از یک سمت عبور می‌دهند. در منابع تغذیه سوئیچینگ، دیودهای سریع (مانند شاتکی) نقش حیاتی دارند.
• • تریستورها و ترایاک‌ها: این قطعات عمدتاً برای سوئیچینگ در جریان‌های متناوب (AC) و توان‌های بالا استفاده می‌شوند (مثلاً در دیمرهای نور یا کنترل سرعت موتورهای بزرگ).

مهم‌ترین قطعات سوئیچینگ

در دنیای مدرن، نیمه‌هادی‌ها پادشاهان سوئیچینگ هستند. رایج‌ترین آن‌ها عبارتند از:

وظیفه اصلی قطعات سوئیچینگ چیست؟

به زبان ساده، این قطعات دو وضعیت اصلی دارند:

1. 1. وضعیت قطع (OFF): مقاومت بسیار بالا، به طوری که جریانی عبور نمی‌کند.
2. 2. وضعیت وصل (ON): مقاومت بسیار پایین، به طوری که جریان به راحتی عبور می‌کند.

کاربرد این قطع و وصل شدن سریع در دو مورد حیاتی است:

• • کنترل توان: برای تغییر سطح ولتاژ یا جریان (مثلاً در شارژر لپ‌تاپ یا اینورترها).
• • پردازش داده: در مدارهای دیجیتال، "۰" و "۱" منطقی با همین قطع و وصل شدن ساخته می‌شوند.

کاربرد قطعات سوئیچینگ در صنایع مختلف

• • لوازم خانگی: ماشین لباسشویی‌های اینورتر، یخچال‌های کم‌مصرف و کولرهای گازی.
• • خودروهای برقی: کنترل قدرت موتور تسلا و سایر خودروهای الکتریکی.
• • دیمرهای LED: برای کم و زیاد کردن نور بدون لرزش.
• • اجاق‌های القایی: استفاده از سوئیچینگ سریع برای ایجاد میدان مغناطیسی و تولید گرما در ظرف.
• • ایجاد صفر و یک: وضعیت "وصل" به معنای عدد ۱ و وضعیت "قطع" به معنای عدد ۰ منطقی است. تمام محاسبات کامپیوتری حاصل سوئیچینگ سریع این قطعات است.
• • شارژرها: موبایل، لپ‌تاپ و تبلت.
• • پاور کامپیوتر (PSU): تبدیل برق ۲۲۰ ولت شهری به ولتاژهای دقیق ۵ و ۱۲ ولت.

کاربرد قطعات سوئیچینگ در صنعت جوش و برش

صنعت جوشکاری مدرن کاملاً به تکنولوژی اینورتر وابسته است. در دستگاه‌های جوش SMAW، MIG/MAG و دستگاه‌های برش پلاسما، قطعات سوئیچینگ نقش حیاتی در تبدیل جریان DC به AC با فرکانس بالا (معمولاً بین 20 تا 100 کیلوهرتز) ایفا می‌کنند. این فرکانس بالا اجازه می‌دهد تا اندازه ترانسفورماتور خروجی به شدت کاهش یافته و کنترل قوس الکتریکی با دقت میلی‌ثانیه‌ای انجام شود.

انواع قطعات سوئیچینگ بر اساس ساختار و عملکرد

برای انتخاب بهترین قطعه، شناخت دسته‌بندی‌های فنی الزامی است:

بر اساس ساختار داخلی

• o ماسفت‌ها (MOSFET): مناسب برای فرکانس‌های بسیار بالا و توان‌های متوسط.
• o آی‌جی‌بی‌تی‌ها (IGBT): ترکیبی از سرعت ماسفت و قدرت ترانزیستورهای دوقطبی، ایده‌آل برای دستگاه‌های جوش صنعتی سنگین.
• o دیودهای سریع: برای یکسوسازی جریان در خروجی سوئیچینگ.

بر اساس نوع نصب

• o قطعات DIP: نصب از طریق سوراخ‌های برد (مانند TO-247).
• o قطعات SMD: نصب سطحی برای بردهای فشرده و مدرن.

بر اساس ولتاژ کاری

• o قطعات فشار ضعیف (تا 200 ولت).
• o قطعات فشار متوسط (600 تا 1200 ولت) که بیشترین کاربرد را در اینورترهای جوش دارند.

جدول مقایسه‌ای پارامترهای فنی قطعات سوئیچینگ اصلی

```

معروف‌ترین تولیدکنندگان قطعات سوئیچینگ در جهان و بازار ایران

در سطح بین‌المللی، شرکت‌هایی نظیر Infineon (آلمان)، STMicroelectronics (سوئیس)، ON Semiconductor (آمریکا) و Fuji Electric (ژاپن) پیشرو هستند. در بازار ایران، به دلیل حساسیت دستگاه‌های جوش به نوسانات، برندهای زیر به عنوان پرفروش‌ترین و محبوب‌ترین‌ها شناخته می‌شوند:

1. 1. Fairchild (اکنون بخشی از  ON Semi): به دلیل پایداری بالا در بردهای ماسفتی.
2. 2. Toshiba: محبوب در دستگاه‌های تک‌فاز قدیمی و باکیفیت.
3. 3. Magnachip: به عنوان گزینه‌ای اقتصادی و با عملکرد مناسب در دستگاه‌های چینی.
4. 4. MagnaChip و Silan: که به طور گسترده در تولیدات انبوه دستگاه‌های اینورتر بازار ایران استفاده می‌شوند.

راهنمای انتخاب و خرید قطعات سوئیچینگ

هنگام خرید ارزانترین قطعات منبع تغذیه سوئیچینگ نباید تنها ملاک شما قیمت باشد. در قطعات نیمه‌هادی، وجود نمونه‌های تقلبی بسیار رایج است. برای خرید مطمئن به نکات زیر توجه کنید:

• • بررسی پکیج و شماره سری: قطعات اصلی دارای چاپ لیزری دقیق و پین‌های قلع‌کاری شده با کیفیت هستند.
• • تطبیق دیتاشیت: مقدار VCE  و IC  در IGBT ها باید دقیقاً با طراحی برد همخوانی داشته باشد. استفاده از قطعه با آمپراژ پایین‌تر منجر به انفجار آنی قطعه زیر بار می‌شود.
• • خرید عمده یا تک: برای تعمیرکاران، خرید عمده از مراکز معتبر باعث کاهش هزینه‌های تمام شده می‌شود.

نکات ایمنی و ملاحظات نصب

نصب قطعات سوئیچینگ نیاز به دقت مهندسی دارد. استفاده از خمیر سیلیکون با ضریب انتقال حرارت بالای 3.0 W/mK و اطمینان از عایق‌بندی مناسب نسبت به هیت‌سینک الزامی است. کوچکترین ناهمواری در سطح تماس می‌تواند منجر به شکست حرارتی قطعه در کمتر از 10 ثانیه شود.

مرکز فروش و نمایندگی قطعات سوئیچینگ در مشهد

فروشگاه جوش و برش مقدم در شهر مشهد به عنوان مرجع تخصصی تامین و مرکز فروش قطعات الکترونیک قدرت، امکان ارسال سریع انواع قطعات اصلی به سراسر ایران را فراهم کرده است. ما با درک نیاز کاربران به قطعات اورجینال، تمامی محصولات را پیش از عرضه از لحاظ اصالت فیزیکی بررسی می‌کنیم.

چه به دنبال بهترین ماسفت برای دستگاه جوش خانگی خود باشید و چه برای خط تولید کارخانه نیاز به خرید قطعات سوئیچینگ به صورت عمده داشته باشید، کیفیت بالا و قیمت رقابتی اولویت ماست. دستگاه‌های جوش امروزی با بیش از 15 مدل مختلف سوئیچینگ طراحی می‌شوند؛ ما در جوش و برش مقدم با تکیه بر تجربه تعمیراتی خود، دقیقاً قطعه‌ای را به شما پیشنهاد می‌دهیم که پایداری دستگاه شما را تضمین کند.

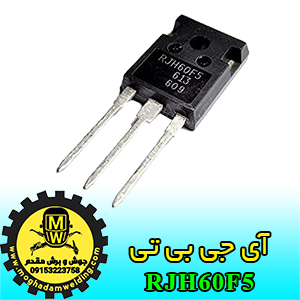

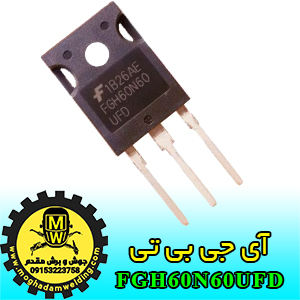

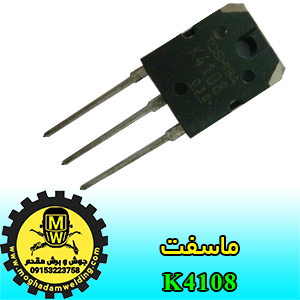

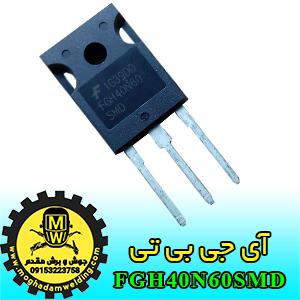

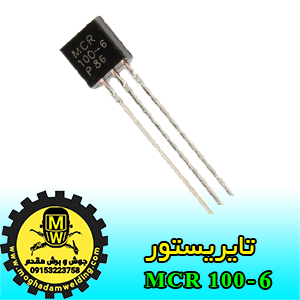

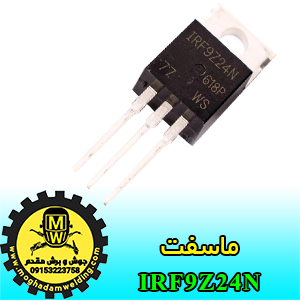

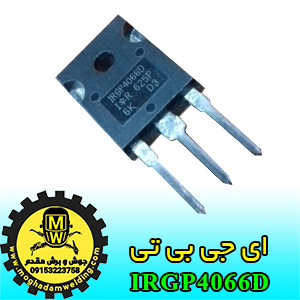

برای دانلود فایل دیتا شیت (PDF) هر قطعه روی عکس مربوطه کلیک نمایید
