SMAW:

این عبارت مخفف Stick Metal Arc Welding می باشد.

این روش جوشکاری ساده ترین روش جوشکاری است که توسط الکترود روپوش دارانجام می شود که به آن الکترود قلمی یا  شاخه ای گفته می شود.

 قطر الکترود نیز تابع نیاز مصرف است، که پرکاربرد ترین  انها  الکترودهای زیر می باشد

 الکترودشماره 2 :

کاربرد این الکترود محدود بوده وبا توجه به جریان مورد نیازکاربرد کمی دارد.

جریان مورد نیازبرای شروع کار با این الکترود حدود 80 تا 120 امپرمی باشد.



الکترود شماره 2.5:

این الکترود کاربرد فراوانی دارد علی الخصوص در زمینه لوله کشی گاز و...

جریان مورد نیاز این الکترود از 100 امپر تا 140 امپر می باشد.



الکترود شماره3.2:

ازاین الکترود می توان در زمینه های مختلفی از جمله سازندگان کانال کولر و مصارف خانگی ونیمه صنعتی استفاده نمود . جریان مورد نیاز این الکترود از 128 امپر تا 160 امپر می باشد.



الکترود شماره 4:

کاربرد اصلی این الکترود در اسکلت سازی وصنایع نیمه سنگین می باشد.

جریان مورد نیاز این الکترود از 160 امپر تا 200 امپر می باشد.



الکترود شماره 5:

کاربرد اصلی این الکترود در صنایع کشتی سازی و پتروشیمی می باشد

جریان مورد نیاز این الکترود از 200 امپر تا 250 امپر می باشد.



یک رابطه مهم ریاضی در انتخاب جریان مورد نیاز الکترود:

 برای سهولت در انتخاب جریان کافی است شماره الکترود را درعدد 40 ضرب نمایید

 جریان مورد نیاز بدست می اید.



مزیتها  ومحدودیتهای جوشکاری الکترود دستی SMAW



1- روش جوشکاری در این نوع سیستم اکثرا دستی ( Manual ) است و

علت ان تعویض مداوم الکترود می باشد.

2- تجهیزات این روش جوشکاری معمولا ساده و قابل حمل است.

3- این فرآیند برای جوشکاری اغلب فلزات وآلیاژها مناسب است.

4- از این روش تقریبا می توان در تمامی شرایط محیطی استفاده کرد.

5- دراین نوع جوشکاری بدلیل وجود روپوش الکترود امکان نفوذ گل جوش

در داخل جوش وایجاد سوسه وجوددارد.

6-در جوشکاری الکترود بدلیل وجود درجه حرارت بالا امکان تغییر ساختار

 مولکولی در قسمت جوشکاری وجود دارد.



معرفی چنددستگاه جوش اینورتری پرکاربرد:





IT200Cدستگاه جوش اينورتر الکترود ایران ترانس

طریقه جوشکاری
مناسب برای جوشکاری الکترود و تيگ خراشی
کاربرد این محصول
برای  صنعت سبک ، نصب انواع اسکلت های صنعتی از جنس  فولاد و تعمیرات  بدنه های فلزی( از جمله  درب ، پنجره و غیره ) مناسب می باشد .
جنس الکترود قابل استفاده
می توان از الکترودهای اسیدی و قایایی ، الکترودهای فولادی ضد زنگ و الکترود های طرح آهن استفاده نمود
توضيحات درباره دستگاه
در این دستگاه از تکنولوژی اینورتر ای جی بی تی استفاده شده است
 بصورت دایم را دارد قابليت جوشكاري الكترود تا قطر 3

این دستگاه مجهز به سیستم های حفاظتی اضافه ولتاژ ، اضافه جریان و اضافه دما می باشد

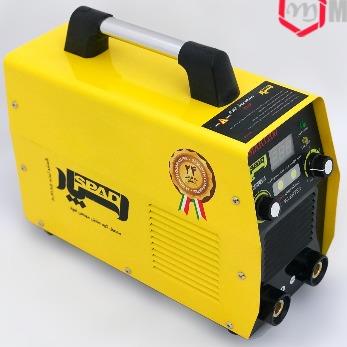

 SMART 200 برند اسپاد دستگاه جوش





با بهره گیری از به روز ترین تکنولوژی های روز دنیا سری (آی جی بی تی) می باشد.

دو عدد ولوم روی دستگاه می باشد که ولوم اول ولوم جریان  CURRENT و ولوم دوم  نفوذ جوش ARC FORCE نام دارد.

 این دستگاه شامل صفحه نمایشگر دیجیتال ، فیش های بزرگ 50 می باشد. محتویات این دستگاه دارای 5 متر سیم و کابل 500 آمپر و ماسک جوشکاری است.

قابلیت جوشکاری مداوم با الکترود سایز3.2 ، قابلیت جوشکاری با سیکل بالا با الکترود سایز 4

دراین دستگاه از قوی ترین و گران ترین نوع IGBT ساخت ایالت متحده آمریکا و کره جنوبی با برندهای FAIRCHILD -TRIN-MAGNACHIP استفاده شده است
