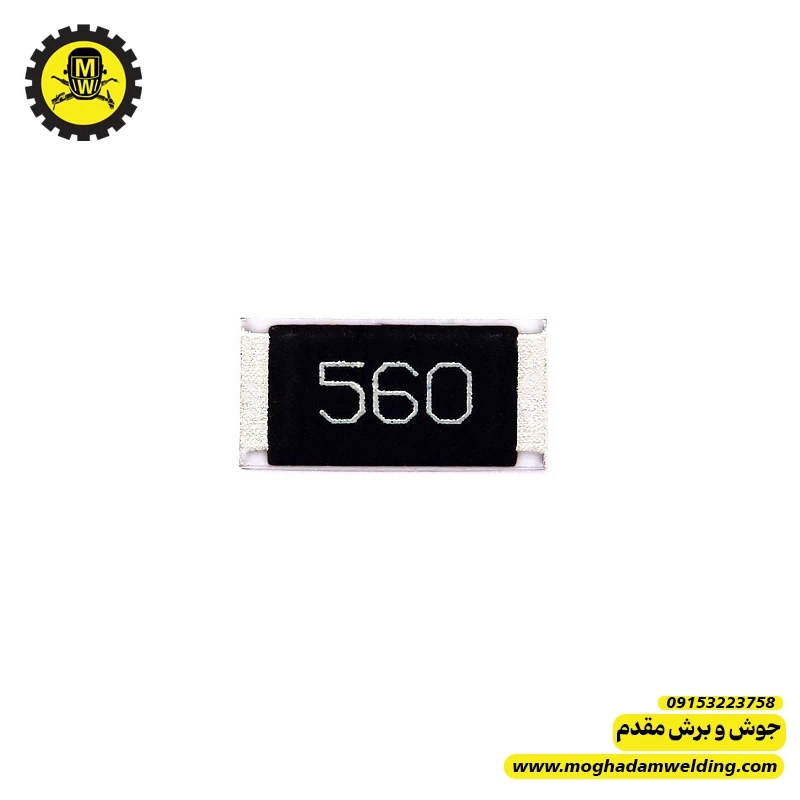

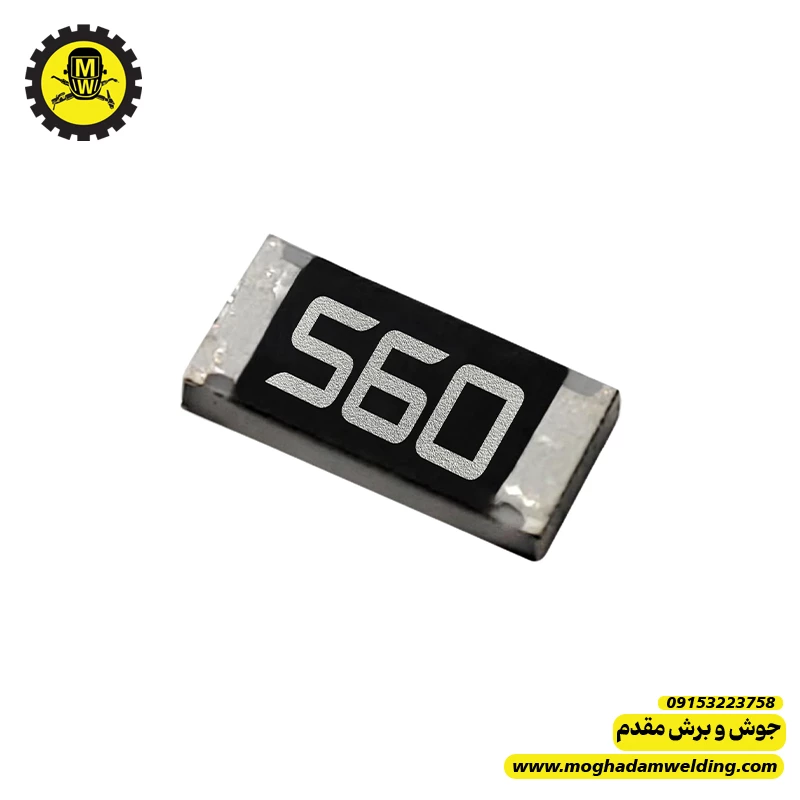

👨🔧 مقاومت 56 اهم SMD سایز 1206
این مقاومت از نوع SMD و سایز 1206 است و در مدارهای فرمان، گیت درایور و محدودکننده جریان در برد دستگاه جوش استفاده میشود.
کاربرد در دستگاه جوش اینورتر
1️⃣ مقاومت گیت IGBT
برای کنترل سرعت شارژ و دشارژ گیت و کاهش نوسان (Ring).
2️⃣ محدودکننده جریان LED اپتوکوپلر
در مسیر فیدبک برای تنظیم جریان ورودی اپتو.
3️⃣ مدار فرمان PWM
در اطراف آیسیهایی مثل SG3525 یا UC3842.
تست و عیبیابی
✅ مقدار باید حدود 56 اهم باشد.
✅ اگر مقدار بینهایت شد → مقاومت قطع شده.
✅ اگر تغییر مقدار داد → احتمال مشکل در قطعه مجاور وجود دارد.
✅ نکته
اگر مقاومت 56 اهم 1206 در مسیر گیت بسوزد، معمولاً دلیل اصلی:
- اتصال کوتاه شدن IGBT
- خرابی آیسی درایور
- یا برگشت ولتاژ بالا از مدار قدرت
است. فقط تعویض مقاومت کافی نیست؛ مدار قدرت هم باید کامل بررسی شود.
