نقد و بررسی خازن ۲.۲ میکروفاراد ۵۰ ولت
این خازن را معمولاً در اطراف آیسیهای PWM (مثل سری UC384x یا SG3525) و در بخشهای ایزولاسیون میبینید.
📊 مشخصات فنی و کاربردها

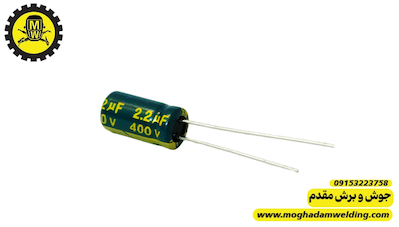

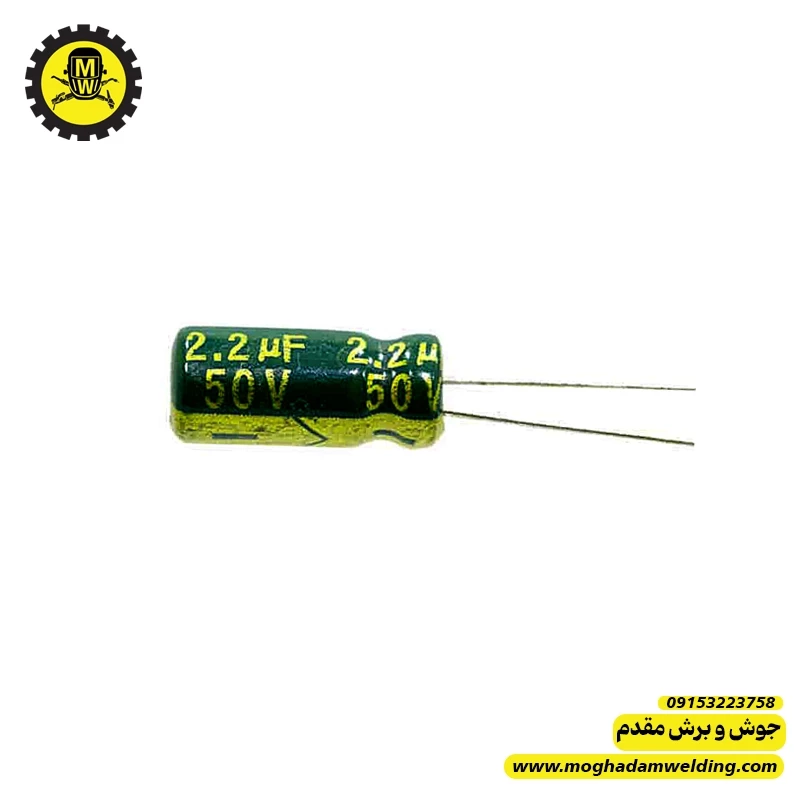

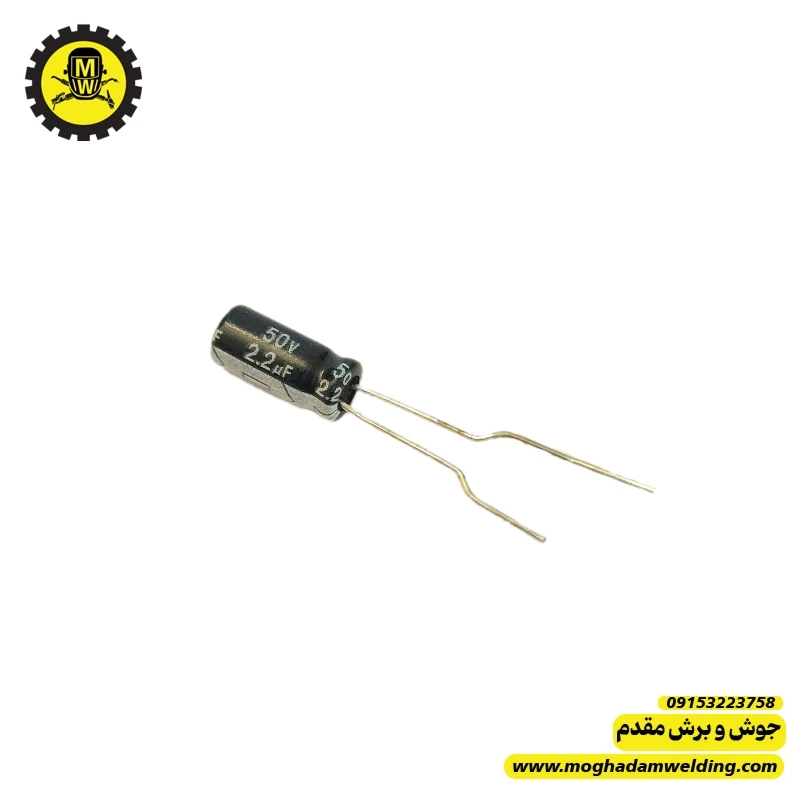

مشخصات: 2.2μF ظرفیت، 50V تحمل ولتاژ.
نقش استراتژیک:
1. خازن کوپلاژ یا بایپس سیگنال: برای انتقال سیگنالهای PWM از مدار کنترل به ترانس پالس (Pulse Transformer).
2. مدارات تایمینگ: در طراحیهایی که فرکانس سوئیچینگ تعیین میشود، این خازن در مدار RT/CT نقش بازی میکند.
3. فیلتر تغذیه آیسیهای کوچک: حذف نویزهای فرکانس بالا در پایهی VCC آیسیهای درایور.
⚖️ مزایا و معایب
✅ مزایا
سرعت واکنش بالا: به دلیل ظرفیت پایین، شارژ و دشارژ آن بسیار سریع انجام میشود که برای سیگنالهای مربعی (PWM) عالی است.
ابعاد بسیار کوچک: به راحتی در نقاط پر تراکم برد قرار میگیرد.
❌ معایب
بسیار آسیبپذیر در برابر «نشت ولتاژ»: اگر به هر دلیلی ولتاژ ناگهانی (Spike) به پایه آن برسد، چون ظرفیتش پایین است، سریعاً به حالت اتصال کوتاه (Short) میرود و میتواند آیسی درایور را هم بسوزاند.
خشک شدن سریع: به دلیل حجم کمِ مایع الکترولیت، عمر مفید آن در دستگاه جوش (که محیطی گرم است) نسبت به خازنهای بزرگتر کمتر است.
🛠️ نکات تعمیرگاهی (مخصوص میز کار مهندس مقدم)
۱. تست با ESR متر (ضروری): در خازنهای ۲.۲ میکرو، تستِ ظرفیت با مولتیمترهای معمولی تقریباً بیفایده است. باید با ESR متر تست شود. اگر ESR آن از مقدار استاندارد بالاتر رفته باشد، شکلموج PWM دفرمه شده و باعث سوختنِ غیرمنتظرهی IGBTها میشود.
۲. نکته طلایی در عیبیابی: اگر دستگاهی دارید که «در آمپرهای پایین خوب جوش میدهد ولی در آمپرهای بالا (فشار زیاد) ناگهان خاموش میشود یا ارور میدهد»، یکی از مظنونین اصلی همین خازنهای کوچک در مدار درایور هستند. زیر فشار، این خازنها نمیتوانند پایداریِ سیگنال را حفظ کنند.
۳. توصیه تعویضی: همیشه سعی کنید از نوع Low ESR و با دمای کاری 105 درجه سانتی گراد استفاده کنید. استفاده از خازنهای معمولیِ بازار در این بخش، باعث میشود دستگاه بعد از چند ماه دوباره با همان ایراد برگردد.
🛒 راهنمای خرید و برندها
برندهای پیشنهادی:
Panasonic (سری M یا سریهای استاندارد): بهترین پایداری برای سیگنال.
Rubycon (سری YXF): فوقالعاده برای کاربردهای صنعتی.
Nichicon: یکی از بهترین گزینهها برای مدارات کنترل.
نکته خرید: در خرید این خازنها، به «تولورانس» (تلرانس) دقت کنید. قطعاتی که تلرانس ۲۰٪ دارند برای کارهای دقیق درایورِ اینورتر مناسبترند.
💡 نکته حرفهای :
در بسیاری از دستگاههای جوشِ چینی، از خازنهای ۲.۲ میکرو با کیفیت پایین استفاده شده است. من به هنرجویانم توصیه میکنم: هر زمان که دستگاهی برای تعمیرِ IGBT سوخته به کارگاه آمد، بدونِ استثنا خازنهای ۲.۲ میکرو و ۴.۷ میکرویِ مسیرِ گیت را تعویض کنید.» هزینهی این خازنها برای شما ناچیز است، اما خیالِ شما را از بابتِ "بازگشتِ دوبارهی دستگاه به دلیل سوختنِ مجددِ IGBT" راحت میکند.
