نقد و بررسی تریستور دیسکی (Disc Thyristor) ۶۳۳ آمپر 🏗️⚡️

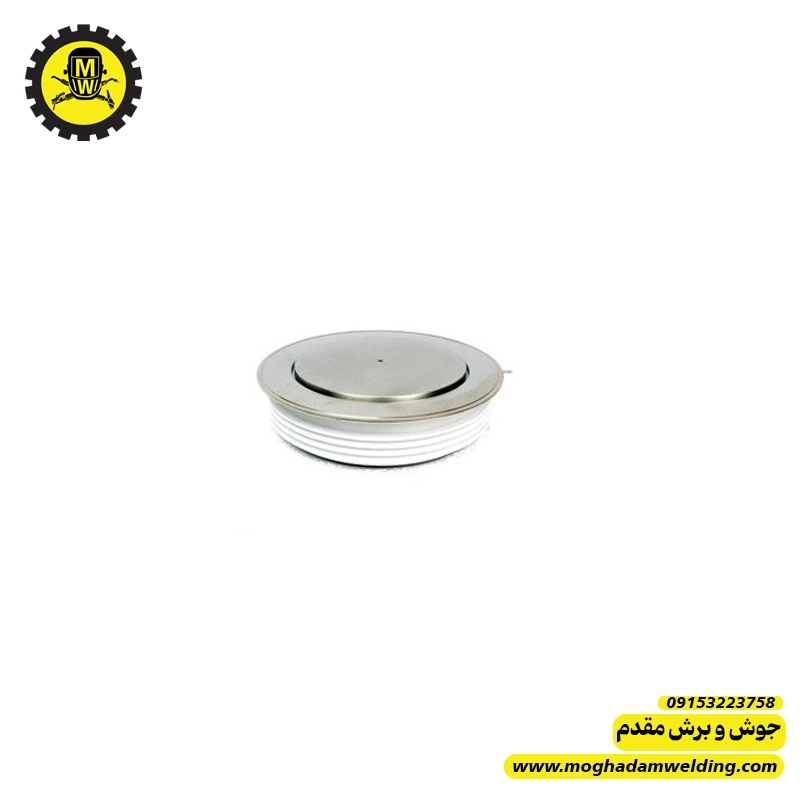

🛡️ تریستور دیسکی ۶۳۳ آمپر: هیولای یکسوساز صنعتی!
این قطعه برخلاف ماسفت یا IGBT، قابلیت سوئیچینگ با فرکانس بالا (مثل اینورترها) را ندارد و در فرکانس شبکه (۵۰ هرتز) کار میکند. وظیفه آن کنترل جریان خروجی با تغییر زاویه آتش است.
📊 مشخصات فنی که باید بدونی:
جریان نامی: ۶۳۳ آمپر (تحمل جریان لحظهای بسیار بالاتر).
نوع بستهبندی:دیسکی (فشار قوی/فشاری).
ساختار: بر خلاف قطعات برد، این قطعه بدنه ندارد؛ یعنی باید بین دو هیتسینکِ بزرگ با فشارِ مکانیکیِ بسیار دقیق قرار بگیرد.🔍 چرا این قطعه در دستگاه جوش "حیاتیه"؟
در دستگاههای جوش تریستوری، این قطعه نقش «قلبِ قدرت» را ایفا میکند.
نقش: یکسوسازیِ کنترلشدهی برقِ ورودی برای تولید جریانِ جوشکاریِ بسیار نرم و باکیفیت.
علائم خرابی:
اتصال کوتاه مطلق: دستگاه بلافاصله بعد از زدن کلید، فیوز اصلی را میپراند (سوختنِ داخلیِ پیوندِ تریستور).
عدم کنترل آمپر: دستگاه جوش میدهد اما آمپر قابل تنظیم نیست و همیشه روی حداکثر یا حداقل قفل است.
داغ شدن شدید: اگر یکی از تریستورها نیمسوز شود، جریان غیرمتعادل شده و تریستور بهشدت داغ میکند. ⚠️
🛠️ فوتوفنهای تعمیرگاهی (مخصوص مهندس مقدم)
۱. فشار مکانیکی (خیلی مهم): تریستور دیسکی نباید لحیم شود! این قطعه بین دو هیتسینک با فشارِ دقیق (معمولاً توسط فنرهای کالیبره شده) قرار میگیرد. اگر فشار کم باشد، جرقه داخلی ایجاد شده و تریستور در لحظه میترکد. اگر فشار زیاد باشد، هسته سیلیکونی ترک میخورد. 🛠️
۲.خمیر سیلیکون:حتماً از خمیر سیلیکونِ مخصوصِ انتقال حرارتِ بسیار باکیفیت استفاده کن تا سطوح اتصالِ دیسک با هیتسینک کامل شود. هرگونه حباب هوا یعنی مرگِ تریستور! 🧼
۳. تست با مولتیمتر: تریستور را نمیتوان مثل دیود ساده تست کرد. برای تست درست، نیاز به «مدارِ تستِ گیت» دارید که با یک پالسِ کوچک، تریستور را هدایت کند. در حالت عادی، تریستور باید از هر دو سمت (آند به کاتد) کاملاً قطع باشد. 📟
🛒 نکته خرید برای مهندس:
دقت در کد فنی: تریستورها با کدهای مختلفی (مثلاً T633 و...) عرضه میشوند. علاوه بر آمپر، پارامتر ولتاژ (VDRM/VRRM) بسیار حیاتی است. حتماً چک کن تریستور جدید، ولتاژ کاریاش (مثلاً ۱۲۰۰ یا ۱۶۰۰ ولت) کمتر از قطعه اصلی نباشد.
اصالت: متاسفانه بازار پر از تریستورهای "استوکِ صنعتی" است که از روی دستگاههای قدیمی باز شدهاند. اگر برای مشتری دستگاهِ نو میبندی، حتماً از برندهای معتبر جهانی (مثل Infineon یا IXYS) استفاده کن. 💎😉
