👨🔧 نقد و بررسی ترانس فریت 300:1

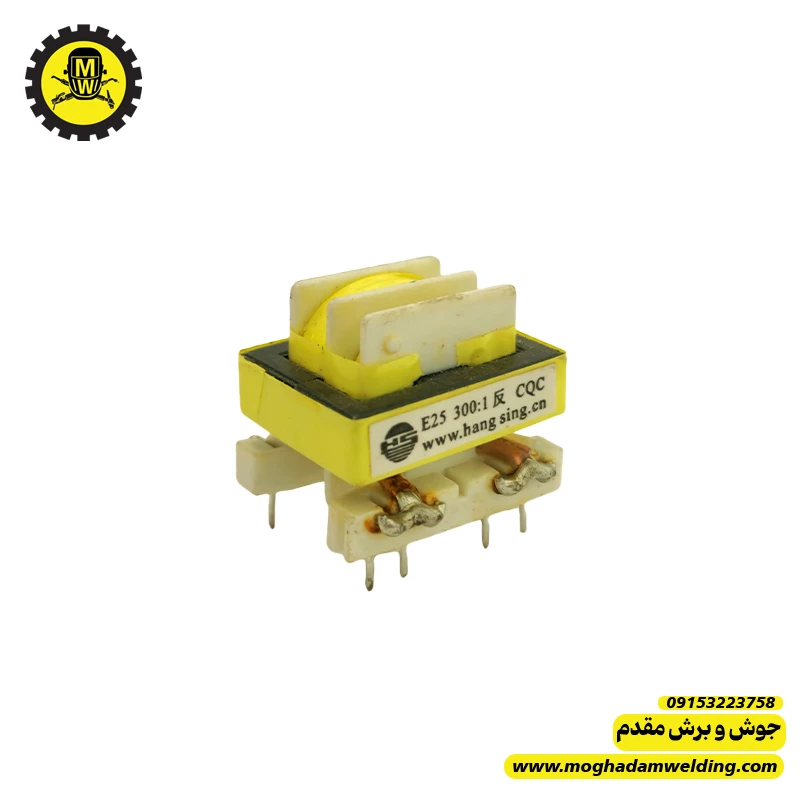

ترانس فریت 300:1 یکی از ترانسهای مورد استفاده در مدارهای سوئیچینگ و اندازهگیری در دستگاههای الکترونیکی بهویژه دستگاههای جوش اینورتر است. این ترانس با هسته فریت ساخته شده و برای انتقال سیگنال یا نمونهبرداری از جریان با فرکانس بالا استفاده میشود.
مشخصات محصول
- نوع: ترانس فریت (Ferrite Transformer)
- نسبت تبدیل: 300:1
- جنس هسته: فریت
- کاربرد: ایزولاسیون و نمونهبرداری از سیگنال یا جریان در مدارهای سوئیچینگ
کاربرد در دستگاه جوش
در دستگاههای جوش اینورتر، ترانس فریت با نسبت 300:1 معمولاً در مدار فیدبک یا سنس جریان استفاده میشود. این قطعه جریان یا سیگنال موجود در مدار قدرت را به مقدار بسیار کوچکتری تبدیل میکند تا برد کنترل یا آیسی PWM بتواند آن را اندازهگیری و کنترل کند
مزایا
- مناسب برای فرکانسهای بالا
- ایجاد ایزولاسیون الکتریکی بین مدار قدرت و کنترل
- دقت بالا در انتقال سیگنال
نکته تعمیراتی
اگر این ترانس دچار قطع شدن سیمپیچ یا لحیمسردی پایهها شود، مدار کنترل نمیتواند سیگنال درست دریافت کند و ممکن است دستگاه دچار نوسان آمپر، قطع شدن خروجی یا رفتن به حالت Protect شود. بنابراین در تعمیرات باید پایهها و سلامت سیمپیچ ترانس بررسی شود.
