نقد و بررسی خازن مولتیلایر 470 پیکوفاراد 100 ولت
۱. مشخصات فنی 📊
ظرفیت: `470pF` (پیکوفاراد)

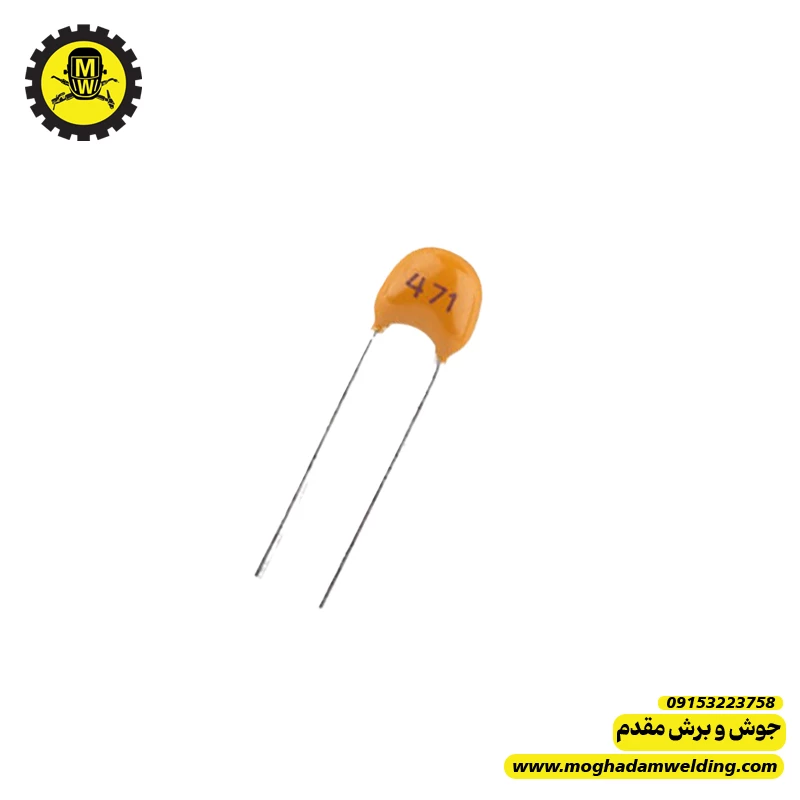

کد روی قطعه: معمولاً با کد `471` شناسایی میشود.
ولتاژ: `100V` (این ولتاژ برای مدارات کنترل منطقی کاملاً کافی و استاندارد است).
نوع: سرامیکی مولتیلایر (معمولاً به رنگ قهوهای یا نارنجیکمرنگ دیده میشوند).
۲. کاربرد اختصاصی در دستگاه جوش ⚡
در بردهای کنترل دستگاه جوش، ما با فرکانسهای سوئیچینگ (از ۲۰ تا ۱۰۰ کیلوهرتز) سروکار داریم. خازن **470pF** در این فرکانسها نقشهای زیر را ایفا میکند:
مدارات فیلتر پایینگذر (Low-Pass Filter): برای حذف نویزهای فوقسریع که ممکن است از کابلهای جوش یا ترانسهای قدرت به برد کنترل بازگردند.
جبرانسازی فرکانسی (Frequency Compensation): در مدارهای فیدبک آپامپها (Op-Amps) یا کنترلکنندههای PWM (مانند UC3846)، از این خازن برای "پایدار کردن" مدار استفاده میشود تا از نوسانات ناخواسته (Oscillation) جلوگیری شود.
دیسکانکتینگ (Decoupling): برای حذف نویزهای لحظهای تغذیه آیسیهای حساس (مثل آیسیهای منطقی یا اپتوکوپلرها) که در نزدیکی پایه VCC قرار میگیرند.
۳. چرا این قطعه در دستگاه جوش "حساس" است؟ 🔍
این خازن به "پایداری دقت معروف است. اگر این خازن خراب شود (مثلاً ظرفیتش کم شود یا نشت پیدا کند):
ناپایداری در شروع قوس: دستگاه در لحظه زدن الکترود، درست عمل نمیکند یا با تاخیر استارت میخورد.
داغ شدن ناگهانی هیتسینک: اگر این خازن در مدار فیدبکِ ولتاژ/جریان باشد و خراب شود، سیگنالِ فیدبک دچار نویز شده و مدار PWM را وادار میکند پهنای پالس (Duty Cycle) را به صورت ناپایدار تغییر دهد؛ نتیجه آن داغ شدن بیش از حد IGBTها و در نهایت سوختن آنهاست.
۴. علائم خرابی و تست تعمیرگاهی 🛠️
تست اهمی: در حالت اهممتر دیجیتال، باید مقدار `OL` یا بینهایت را نشان دهد. اگر مقدار اهمی (مثلاً چند کیلو اهم) نشان داد، خراب است و باید تعویض شود.
تست ظرفیت: با خازنسنجهای معمولی خیلی سخت تست میشود (به دلیل ظرفیت بسیار پایین). برای تست دقیق، به دستگاههای LCR متر پیشرفته نیاز دارید.
نکته برای شما مهندس مقدم: اگر در حین تعمیر دستگاهی با سوختن مکرر IGBT مواجه شدید و همه چیز را چک کردید، این خازنهای کوچک ۴۷۰ پیکو را در مسیر پایه "گیت" یا "فیدبک" حتماً چک کنید؛ گاهی یک خازن ۴۷۰ پیکو که "نشتی" دارد، نظم کل فرکانس سوئیچینگ را به هم میزند.
۵. نکات نصب برای تعمیرکاران 🔧
۱. حساسیت به ضربه: خازنهای مولتیلایر بسیار در برابر تنش مکانیکی (خم شدن برد) حساس هستند. اگر حین لحیمکاری یا تست، برد کمی خم شود، این خازنها ترکهای میکروسکوپی برمیدارند و اتصال کوتاه میشوند.
۲. جایگزینی: اگر به مدل مولتیلایر دسترسی نداشتید، میتوانید از خازنهای سرامیکی دیسکی (عدسی) با همان ظرفیت (471) استفاده کنید، اما دقت کنید که ولتاژ آن کمتر از ۱۰۰ ولت نباشد.
۳. شستشوی برد: بعد از تعویض این خازن در بخشهای سیگنال، حتماً با اسپری خشک، جای لحیمکاری را تمیز کنید. باقیمانده "فلکس" یا غبار میتواند در کنار این ظرفیت پایین، مسیر جریان را تغییر دهد.
