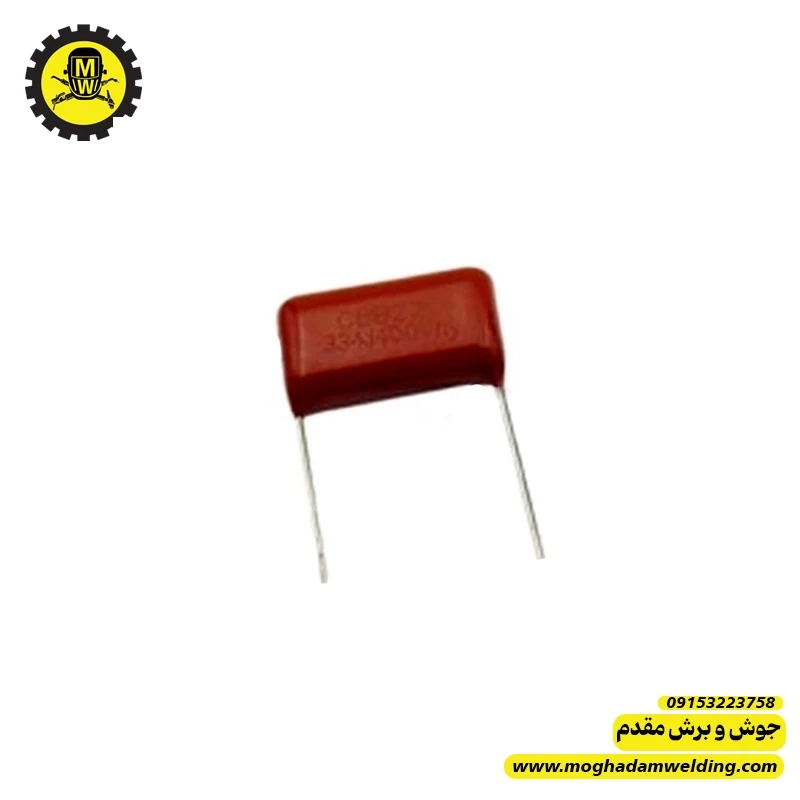

👨🔧⚡ خازن 47 نانوفاراد 1600 ولت
این قطعه معمولاً یک خازن فیلم ولتاژ بالا است و در دستگاههای جوش اینورتر جزو قطعات خیلی مهم بخش اسنابر، جذب پالس، رزونانس و مهار نویز ولتاژ بالا محسوب میشود.
خازن 47nF / 1600V بهخاطر تحمل ولتاژ زیاد، بیشتر در نواحیای از مدار استفاده میشود که پیک ولتاژ شدید وجود دارد؛ نه در فیلترهای ساده برد کنترل.
1) مشخصات فنی اصلی 📊
- ظرفیت: `47nF`
- معادل:
- `0.047µF`
- `473`
- ولتاژ کاری: `1600V`
- نوع رایج:
- Polypropylene Film
- MKP
- گاهی CBB
- کاربرد: ولتاژ بالا، پالس سریع، فرکانس بالا
2) کد خوانی خازن 🔍
روی بدنه ممکن است یکی از این موارد نوشته شده باشد:
- `47nJ 1600V`
- `473 1600V`
- `0.047uF 1600V`
- `473K 1600V`
معنی `473`:
47 \times 10^3 pF = 47000 pF = 47n
3) کاربرد در دستگاه جوش اینورتر ⚡
الف) مدار اسنابر IGBT یا ماسفت
یکی از رایجترین کاربردهای این خازن در مدار جوش، اسنابر است.
در لحظه خاموش و روشن شدن IGBT/ماسفت، روی کلکتور-امیتر یا درین-سورس پیک ولتاژ ایجاد میشود.
این خازن کمک میکند:
- پیک ولتاژ مهار شود
- نویز کاهش پیدا کند
- از سوراخ شدن IGBT جلوگیری شود
✅ خیلی وقتها کنار یک مقاومت تواندار و دیود سریع دیده میشود.
ب) موازی با اولیه ترانس قدرت
گاهی این خازن به صورت موازی یا در شبکه جذب روی اولیه ترانس اصلی قرار میگیرد تا:
- ضربههای ولتاژی را بگیرد
- زنگزدگی موج (Ringing) را کم کند
- EMI را کاهش دهد
ج) مدار رزونانس یا نیمهرزونانسی
در بعضی طراحیها، مخصوصاً در اینورترهای خاص، این خازن در شبکهای قرار میگیرد که روی فرکانس و شکل موج سوئیچینگ اثر مستقیم دارد.
4) چرا ولتاژ 1600 ولت مهم است؟ ⚠️
در دستگاه جوش، باس DC حدود:
310VDC
است، اما بهخاطر سوئیچینگ سریع، نشتی ترانس، القای سیمکشی و برگشت انرژی، پیکهای لحظهای ممکن است خیلی بالاتر بروند.
برای همین خازنهای اسنابر معمولاً با ولتاژهای بالا مثل:
- 630V
- 1000V
- 1200V
- 1600V
استفاده میشوند.
✅ یعنی این خازن برای تحمل پیک طراحی شده، نه فقط ولتاژ DC معمولی.
5) مزایا ✅
- تحمل ولتاژ بالا
- مناسب برای پالسهای سریع
- ESR پایین
- تلفات کم
- عمر بیشتر نسبت به خازنهای معمولی در مدارهای سوئیچینگ
- مناسب برای محیط نویزی دستگاه جوش
6) خرابیهای رایج 🔥
1. اتصال کوتاه داخلی
گرچه کمتر از خازنهای الکترولیتی رخ میدهد، اما در شرایط شدید ممکن است اتصال کوتاه شود.
علائم:
- پریدن فیوز
- سوختن مقاومت اسنابر
- سوختن IGBT
- جریان کشی شدید اولیه
2. کاهش ظرفیت
گاهی ظاهر خازن سالم است ولی ظرفیت آن کم شده.
علائم:
- افزایش نویز
- داغ شدن غیرعادی IGBT
- ایجاد پیک و سوختن مکرر قطعات قدرت
- صدای تیز یا ناپایداری در کارکرد
3. ترک بدنه یا شکستگی پایه
در اثر گرما، لرزش یا فشار مکانیکی
علائم:
- عملکرد مقطعی
- جرقه زدن
- تغییر رفتار دستگاه با ضربه یا گرما
7) علائم خرابی این خازن در دستگاه جوش 🔍
اگر این خازن در مدار اسنابر خراب شود، معمولاً این نشانهها دیده میشود:
- سوختن مکرر IGBT
- داغ شدن سریع ترانزیستورهای قدرت
- صدای ویز یا سوت غیرعادی
- جرقه شدید در لحظه شروع کار
- بالا رفتن نویز روی درایور
- سوختن مقاومت سری اسنابر
8) روش تست 🔧
با مولتیمتر
مولتیمتر معمولی فقط میتواند اتصال کوتاه یا نشتی شدید را نشان دهد.
تست ساده:
- در حالت اهممتر، نباید اتصال کوتاه دائم نشان دهد.
- اگر عدد خیلی پایین ثابت بماند، مشکوک است.
با LCR متر یا خازنسنج
بهترین روش تست همین است.
ظرفیت باید نزدیک به:
47nF باشد.
اگر مثلاً شده باشد:
- 10nF
- 18nF
- 25nF
یعنی ضعیف شده و بهتر است تعویض شود.
9) نکات مهم در تعویض 🛠️
✅ دقیقاً با همان ظرفیت تعویض شود:
`47nF`
✅ ولتاژ مساوی یا بالاتر باشد:
`1600V` یا بیشتر
مثلاً:
- 2kV هم قابل قبول است
✅ نوع خازن مهم است:
حتماً فیلم پلیپروپیلن / MKP باشد
❌ بهجای آن خازن سرامیکی معمولی یا پلیاستر ضعیف نگذارید
✅ پایهها را خیلی بلند نگذارید
چون در فرکانس بالا، طول پایه زیاد باعث افزایش اندوکتانس و افت کارایی اسنابر میشود.
10) نکته خیلی مهم تعمیرگاهی برای دستگاه جوش 💡
اگر این خازن سوخته یا ترک خورده باشد، فقط خود خازن را عوض نکنید.
همزمان این قطعات هم باید بررسی شوند:
- IGBT / MOSFET
- مقاومت اسنابر
- دیود سریع
- لحیمهای اطراف ترانس و هیتسینک
- پل دیود
- خازنهای لینک DC
چون خرابی این خازن اغلب نتیجه یک ایراد دیگر است، نه صرفاً یک خرابی مستقل.
11) جمعبندی
خازن 47nF 1600V در دستگاه جوش اینورتر معمولاً یک خازن فیلم ولتاژ بالا برای مدار اسنابر و جذب پالس است.
نقش اصلی:
- مهار پیک ولتاژ
- کاهش نویز
- حفاظت از IGBT
- بهبود پایداری سوئیچینگ
خرابی آن میتواند باعث:
- سوختن IGBT
- داغی شدید
- نویز بالا
- ناپایداری مدار قدرت
