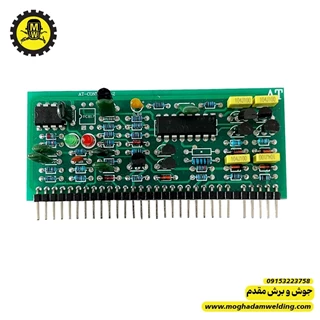

ماژول تولید پالس ماسفت 250 آمپر 👨🔧⚡ 🏗️
در طراحی ماژول تولید پالس برای دستگاه ۲۵۰ آمپر، تغییرات زیر برای پایداری بیشتر بسیار حیاتی هستند:
۱. تقویت قدرت درایو (Gate Drive Power) 🚀
برای ماسفتهای ۲۵۰ آمپر، معمولاً تعداد ماسفتها در هر بازو بیشتر میشود (مثلاً موازی کردن ماسفتها).
خازن ورودی گیت: وقتی تعداد ماسفتها زیاد میشود، ظرفیت خازنی کل گیت (Total Gate Capacitance) بالا میرود. ماژول شما باید بتواند جریان شارژ و دشارژ بیشتری (Peak Gate Current) تامین کند تا ماسفتها سریعتر سوئیچ کنند و داغ نکنند. 🌡️
استفاده از درایورهای پرقدرت: پیشنهاد میکنم از آیسیهای درایور با توان بالاتر (مثل سریهای TC4420/TC4429 یا درایورهای ایزوله مخصوص IGBT/MOSFET) استفاده کنید. 🔌
۲. مدیریت زمان مرده (Dead Time Management) ⏳
در آمپرهای بالا، کوچکترین خطایی در زمان مرده باعث انفجار آنی ماسفتها میشود! 💥
حتماً زمان مرده را با اسیلوسکوپ در شرایط بار کامل (Full Load) چک کنید. در جریان ۲۵۰ آمپر، به دلیل نویز شدیدِ ناشی از قوس جوشکاری، ممکن است پالسها کمی جابجا شوند. 📊
پایداری فرکانس: فرکانس باید در بازه ۲۵۰ آمپر کاملاً ثابت بماند. استفاده از کریستال یا نوسانسازهای دقیق در مدار کنترل ضروری است. ⏱️
۳. محافظت در برابر نویز شدید (Noise Immunity) 🛡️
در دستگاههای ۲۵۰ آمپر، نویز الکترومغناطیسی (EMI) بسیار شدیدتر است.
اپتوکوپلرهای سرعت بالا: برای ایزولاسیون، حتماً از اپتوکوپلرهایی با نرخ حذف نویز حالت مشترک (CMR) بالا استفاده کنید (مثل سری 6N137 یا TLP250/350). 📡
شیلدینگ (Shielding): روی ماژول را با یک صفحه فلزی نازک (که به زمین شاسی متصل است) بپوشانید تا نویزهای فرکانس بالا روی پالس اثر نگذارند. ⛓️
۴. فیدبک دقیق جریان (Current Feedback) ⚖️
در مدل ۲۵۰ آمپر، سیستم فیدبک باید خیلی سریعتر عمل کند.
استفاده از ترانس جریان (CT) با کیفیت بالا و قرار دادن یک مدار کلمپ (Clamp) سریع در خروجی ماژول برای جلوگیری از بالا رفتن غیرمجاز عرض پالس. 📉
چکلیست طلایی برای تست ماژول ۲۵۰ آمپر:
1. تست درایو گیت: آیا شکل موج گیت در حالت بدون بار و با بار کامل یکی است؟ (اگر در بار کامل شکل موج دفرمه میشود، یعنی درایور ماژول ضعیف است). 🔍
2. دمای هسته: آیا هسته ترانس پالس (در صورت استفاده) گرم میشود؟ (گرما نشانه اتلاف انرژی و احتمال اشباع است). 🔥
3. تست ولتاژ تغذیه ماژول: مطمئن شوید که تغذیه ماژول هنگام کارکردِ فنها و رلههای ۲۵۰ آمپری، افت ولتاژ ندارد. 🔋
