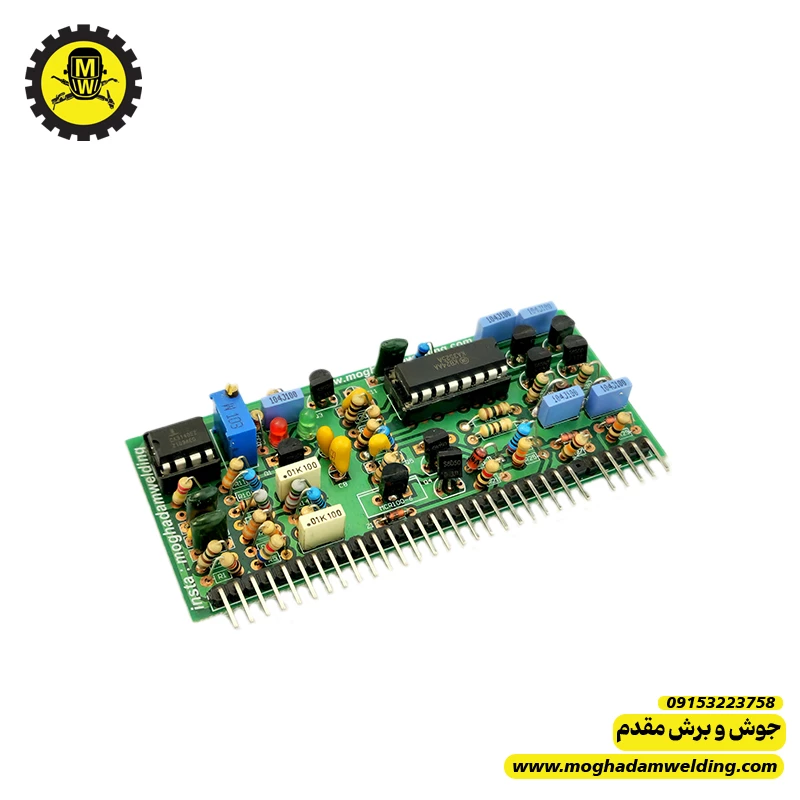

نقد و بررسی ماژول تولید پالس ماسفت ۲۰۰ آمپر 👨🔧 ⚡🔧
در مورد ماژول تولید پالس ماسفت ۲۰۰ آمپر نکتهای که خیلی اهمیت دارد، پایداری فرکانس است. 📈 در فرکانسهای بالا، کوچکترین تغییر در کیفیت قطعات ماژول میتواند باعث ناپایداری در خروجی شود.
در اینجا چند نکته طلایی برای افزایش کیفیت و طول عمر این ماژول در دستگاههای جوش آوردهام:
۱. انتخاب قطعات دقیق 🎯
خازنهای تانتالیوم: در بخش صافی تغذیه ماژول، حتماً از خازنهای تانتالیوم استفاده کنید تا نویزهای فرکانس بالا را به خوبی فیلتر کنند. 🛡️
دیودهای شاتکی (Schottky Diodes): برای مسیر درایو گیت، از دیودهای خیلی سریع استفاده کنید تا زمان سوئیچینگ به حداقل برسد و ماسفتها کمتر داغ شوند. ❄️
۲. بررسی مسیرهای مسی (PCB) 🔍
مسیرهای کوتاه و پهن: مسیرهای گیت ماسفت باید تا حد ممکن کوتاه باشند تا القای مغناطیسی ناخواسته (Inductance) کم شود و از نوسانات روی گیت جلوگیری شود. ⚡
جداسازی زمین (Grounding): حتماً زمینِ بخشِ قدرت (Power GND) را از زمینِ بخشِ فرمان (Signal GND) کاملاً جدا کنید تا نویزِ جوشکاری روی پردازش پالس تاثیر نگذارد. 🚫
۳. نکات ایمنی در تست تولیدی 🧪
تست با اسیلوسکوپ: همیشه قبل از بستن ماژول روی دستگاه، شکل پالس را با اسیلوسکوپ چک کنید تا مطمئن شوید Dead Time دقیقاً مطابق با طراحی شماست. 📺
تست حرارتی: بعد از ۱۰ دقیقه جوشکاری مداوم، دمای قطعات روی ماژول را با دوربین حرارتی یا ترمومتر مادون قرمز چک کنید. اگر دمای آیسی درایور بیش از حد بالا بود، یعنی نیاز به اصلاح در طراحی یا تغییر قطعات دارید. 🌡️
۴. محافظت در برابر گرد و غبار 🛠️
از آنجایی که دستگاههای جوش در محیطهای صنعتی کار میکنند، استفاده از لاک محافظ (Conformal Coating) روی کل ماژول، باعث میشود عمر مفید آن در برابر رطوبت و غبارِ فلزی جوشکاری، چند برابر شود. 🎨✨
