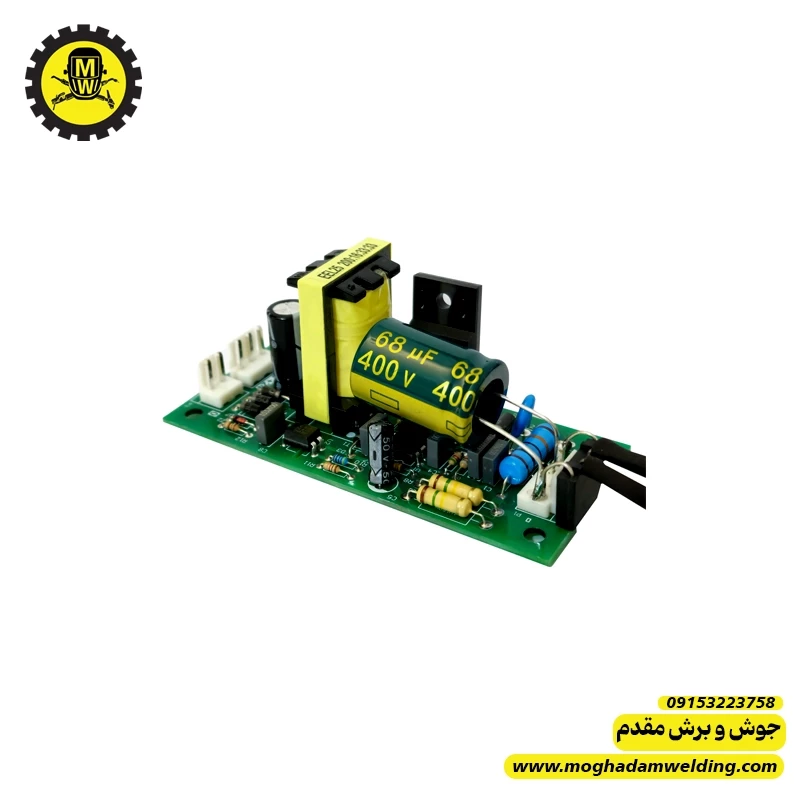

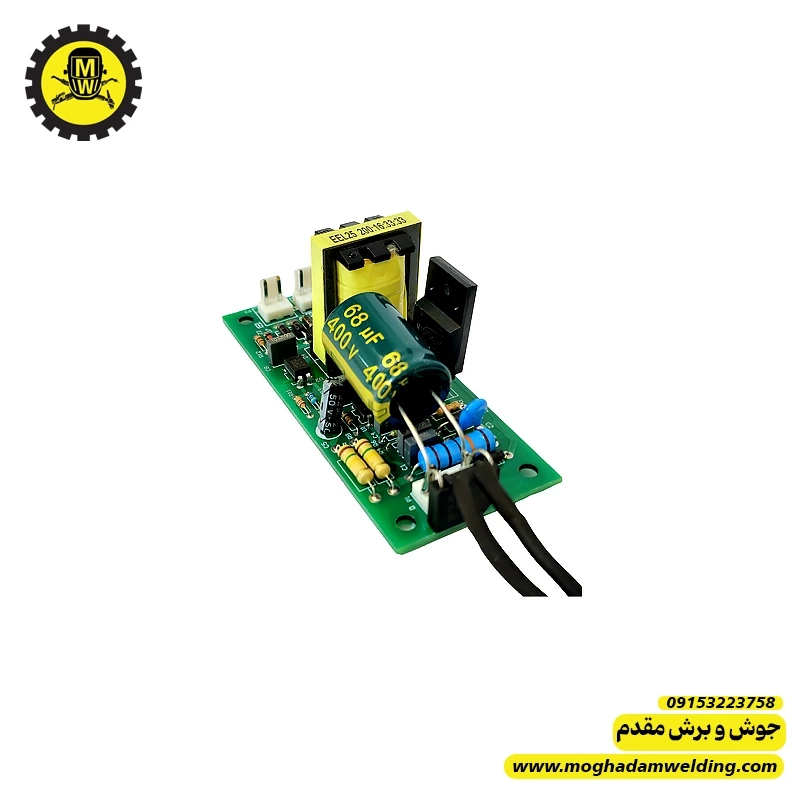

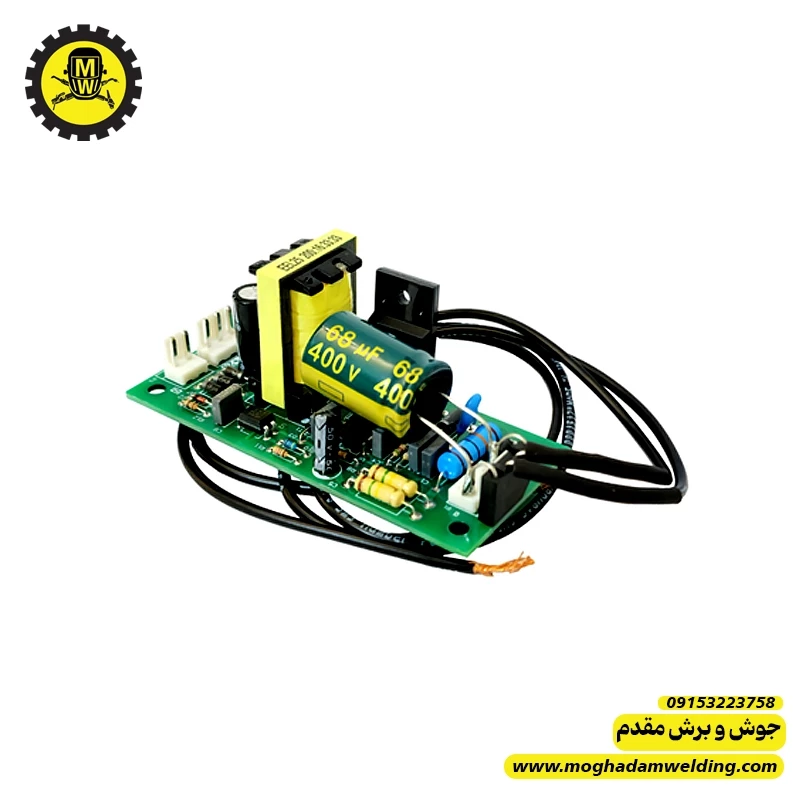

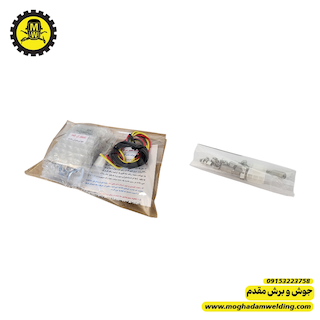

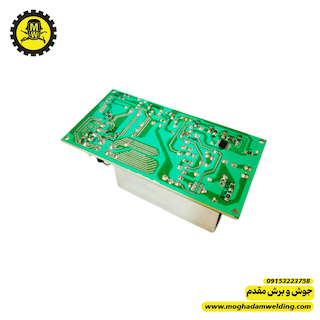

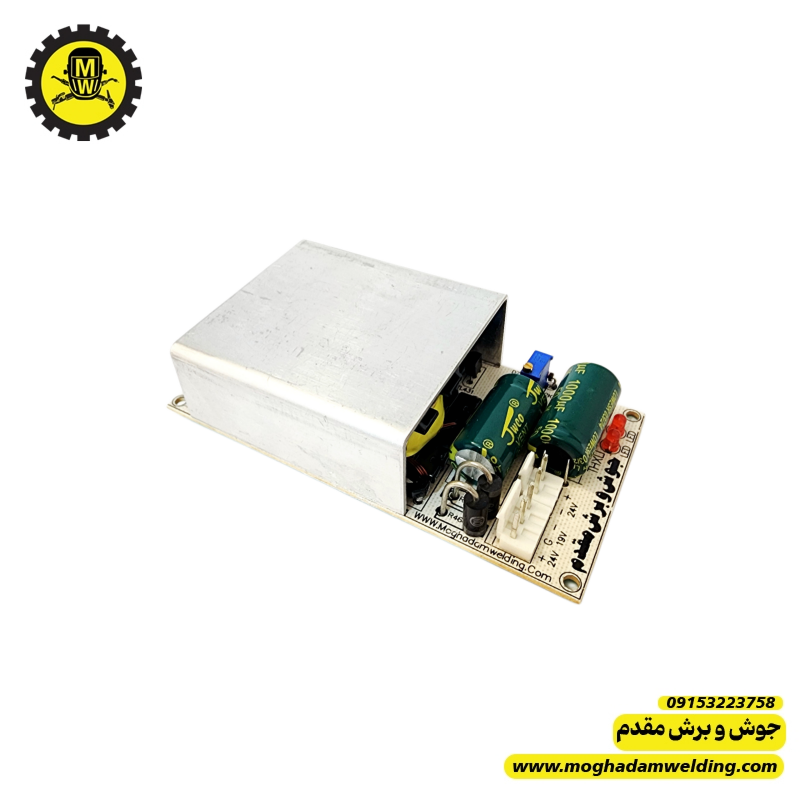

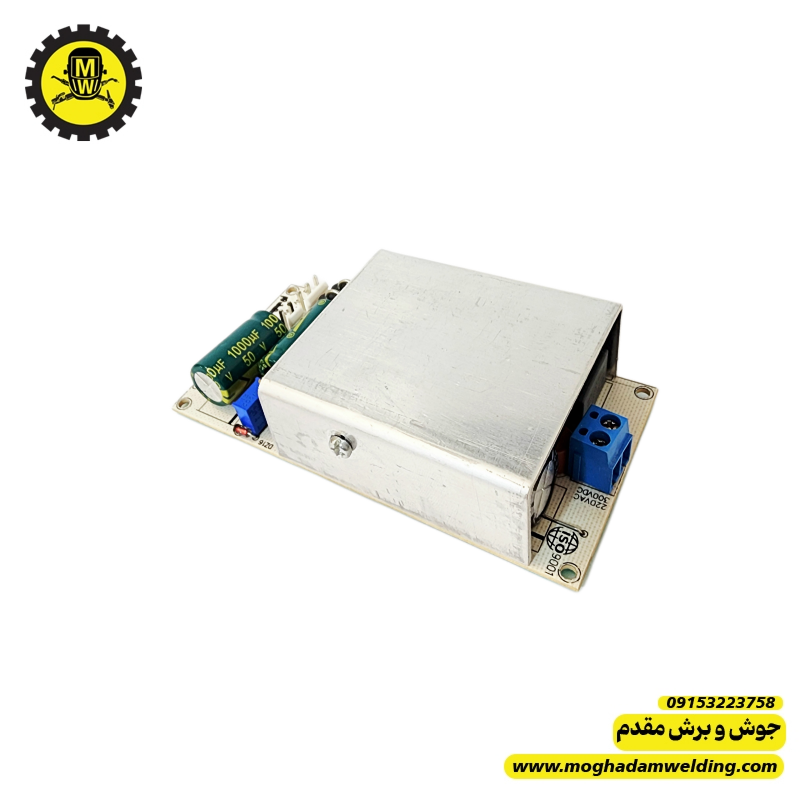

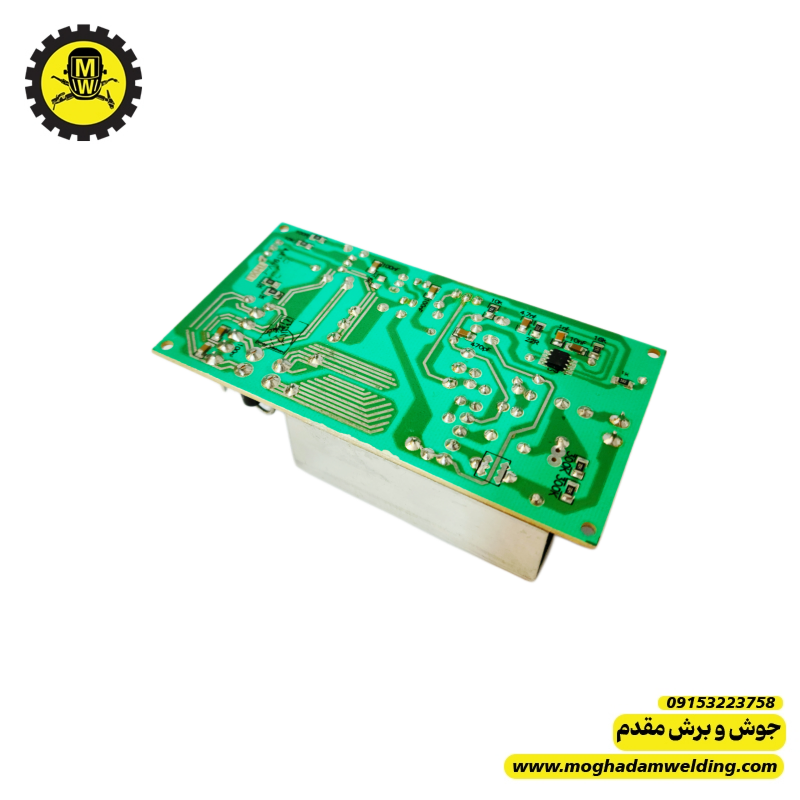

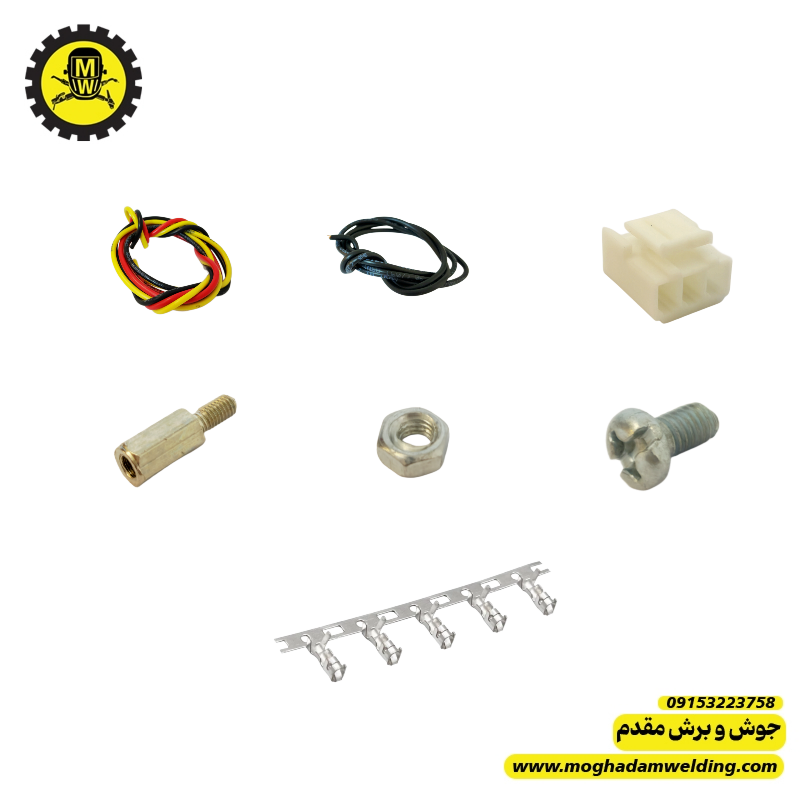

👨🔧⚡ منبع تغذیه دوبل ۲۴ ولت ۲ آمپر
در دنیای دستگاههای جوش اینورتر، یک ابزار "خاص و استراتژیک" است. برخلاف منابع تکخروجی، این منبع دارای دو خروجی مجزا (یا سه سیمه: مثبت، منفی و صفر/GND) است که ولتاژ دوگانه را برای مدارات حساس فراهم میکند.
🔎 ساختار و ویژگیها
این منبع معمولاً به صورت ۲۴ ولت - ۰ - ۲۴ ولت خروجی میدهد. یعنی شما در واقع دو مسیر ۲۴ ولت دارید که از یک نقطه (GND یا Common) مشترک شدهاند.
⚙️ چرا در دستگاه جوش به منبع تغذیه دوبل نیاز داریم؟
در بردهای کنترل پیشرفته یا درایورهای خاص، طراحان از ولتاژ دوبل برای موارد زیر استفاده میکنند:
1. راهاندازی تقویتکنندههای عملیاتی (Op-Amps): بسیاری از آیسیهای مقایسهگر (مثل LM358 یا TL082) برای تحلیل سیگنالهای فیدبک جریان یا ولتاژ، به تغذیه قرینه (+ و -) نیاز دارند.
2. درایورهای IGBT خاص: برخی بردهای درایور برای اینکه بتوانند گیت IGBT را سریعاً خاموش کنند (خاموشسازی معکوس)، نیاز به ولتاژ منفی دارند (مثلاً 15+ و 5-).
3. ایزولاسیون کامل مدارات: در سیستمهایی که نیاز به تفکیک زمینهای کنترلی از زمینهای قدرت دارند، استفاده از خروجیهای دوبل (که نسبت به هم ایزوله هستند) بسیار کارآمد است.
🚨 نکات حیاتی (مراقب باشید!)
تشخیص قطبها: در منابع دوبل، اشتباه وصل کردن میتواند فاجعهبار باشد. همیشه قبل از اتصال به برد، با مولتیمتر ولتاژ نسبت به پایه مشترک (GND) را بگیرید.
باید دو ولتاژ ۲۴ ولت دقیق نسبت به نقطه صفر داشته باشید.
مشترک کردن زمینها: اگر در حین تست، زمینِ دستگاهِ جوش با زمینِ منبع تغذیه دوبل همفاز نباشد، ممکن است باعث ایجاد "لوپ جریان" (Ground Loop) و سوختن مسیرهای مسیِ باریک روی برد کنترل شود.
توان لحظهای: در مدارات جوش، هنگام استارتِ رلهها یا درایورها، جریان لحظهای بالا میرود. مطمئن شوید منبع شما در حالت دوبل، ۲ آمپر واقعی را در هر شاخه تحمل میکند.
🛠️ عیبیابی در تعمیرگاه
اگر منبع تغذیه دوبل شما یکی از شاخههایش افت ولتاژ دارد:
1. دیودهای یکسوکننده خروجی: در منابع تغذیه دوبل، احتمال سوختن دیودهای یکی از شاخهها بسیار بالاست.
2. خازنهای صافی: هر شاخه خازنهای مخصوص خود را دارد؛ اگر یکی باد کرده باشد، ولتاژ آن شاخه "ریپلدار" (Ripple) شده و باعث نویز در مدارات کنترل دستگاه جوش میشود.
3. خرابی ترانس یا چوک خروجی: اگر ولتاژ صفر است، احتمالاً یکی از سیمپیچهای ترانس خروجی قطع شده است.
💡 پیشنهاد فنی برای تست برد دستگاه جوش
اگر دستگاهی دارید که مدار فیدبک آن پیچیده است و مشکوک به خرابی بخش آپامپ (Op-Amp) هستید، استفاده از این منبع تغذیه دوبل بهترین راه برای تزریق ولتاژ دستی و تست خروجی مدارِ کنترل است. با این کار میتوانید بفهمید که آیا آیسیهای کنترل سالم هستند یا خیر، بدون اینکه نیاز باشد دستگاه اصلی روشن باشد. 🛠️✨
