⚡️ نقد و بررسی تخصصی IGBT 40N60 — نسخه اورجینال / سیلان⚡️
اگر بهدنبال یک IGBT حرفهای، قابلاعتماد و مناسب برای کاربردهای قدرت — مثل اینورتر، منابع تغذیه سوئیچینگ، سیستمهای جوش یا موتور درایو — هستید، این مدل انتخابی عالی است.

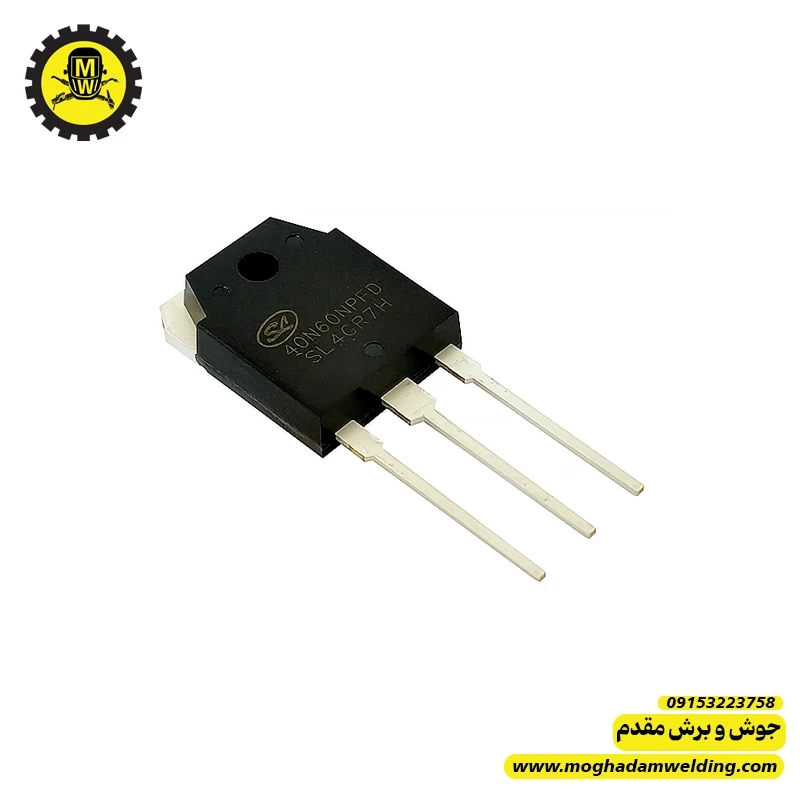

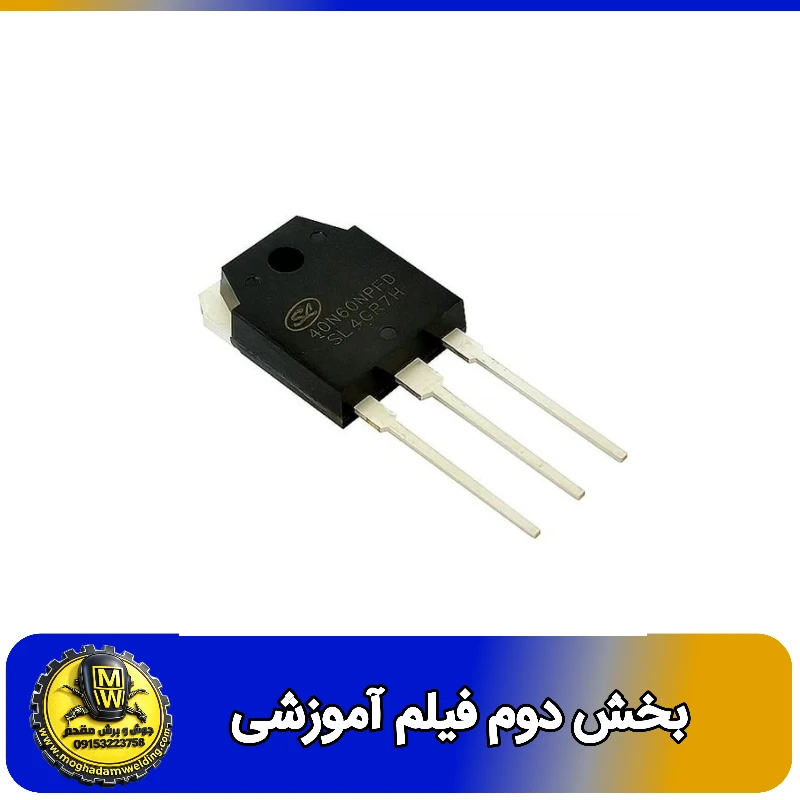

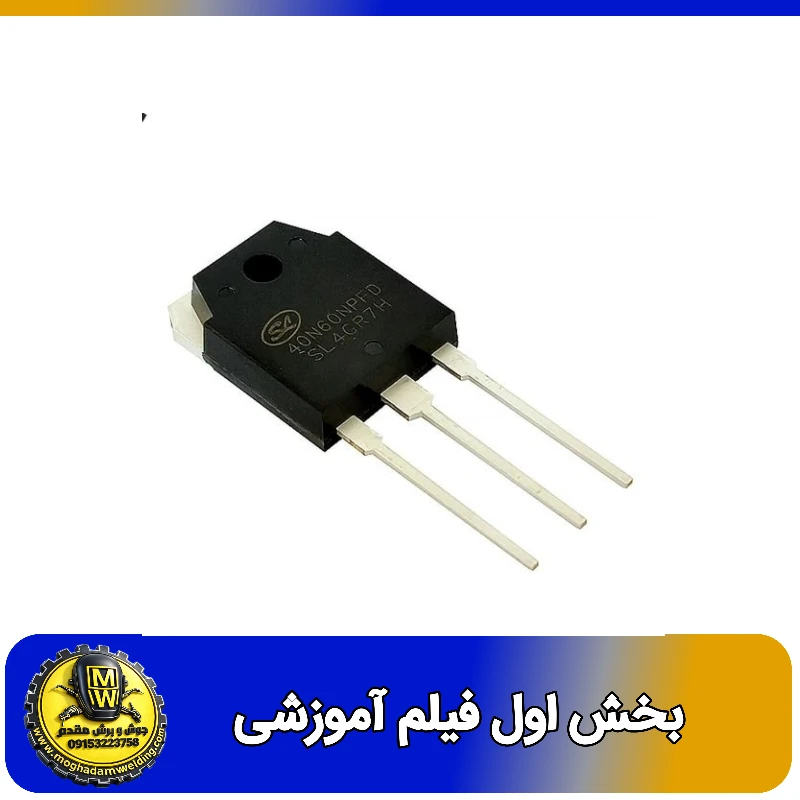

🔧 معرفی IGBT 40N60
• 40N60 یک IGBT از رده «قدرت» است، مناسب برای مدارهایی که ولتاژ و جریان بالا دارند.
• این قطعه معمولاً در مبدلها، اینورترها، UPSها، دستگاههای جوش و منابع تغذیه سوئیچینگ استفاده میشود. (DatasheetCafe)
⚙️ مشخصات فنی اصلی
• ولتاژ کلکتور–امیتر (V_CE): حداکثر 600 V (silan.com.cn)
• جریان مداوم کلکتور (I_C): حدود 40 A (در دمای کاری استاندارد) (Udvabony)
• جریان لحظهای (پالس) کلکتور (I_CM): حدود 120 A (silan.com.cn)
• رشته VCE(sat) (ولتاژ اشباع هنگام روشن): ≈ 1.8 V (typ.) در 40 A (silan.com.cn)
• توان مجاز (Power Dissipation): تا ≈ 290 W (بسته به شرایط خنککننده) (silan.com.cn)
• بستهبندی معمول: TO-247 / TO-3P (بستهبندی استاندارد برای قطعات قدرت) (silan.com.cn)
• ویژگیها: اعمال سریع گیت (MOS-gate)، هدایت جریان و ولتاژ بالا، تلفات هدایت و سوئیچینگ پایین (low conduction & switching loss) (DatasheetCafe)
🧰 عملکرد و کیفیت در کاربردهای واقعی
• 40N60 بهدلیل ولتاژ 600 V و جریان 40 A برای استفاده در اینورترها، منابع تغذیه سوئیچینگ (SMPS)، UPS، اینورتر جوش یا دستگاههای صنعتی مناسب است. (silan.com.cn)
• ولتاژ اشباع پایین (VCE(sat)) یعنی هدررفت توان کمتر هنگام روشن بودن → راندمان بهتر و تولید گرمای کمتر. (silan.com.cn)
• قابلیت تحمل جریان پالس بالا (تا 120 A) امکان کار در شرایط بار لحظهای یا پالس-کم (مثل راه اندازی موتورها) را میدهد. (silan.com.cn)
• برای عملکرد پایدار، به خنککننده مناسب (هیتسینک یا فن) نیاز دارد؛ در غیر این صورت دمای کاری بالا ممکن است عمر قطعه را کاهش دهد. (electratraders.com)
✅ نقاط قوت IGBT 40N60
• تحمل ولتاژ 600 V و جریان مناسب: مناسب برای کاربردهای صنعتی و سنگین
• ترکیب ویژگیهای MOSFET (سوئیچینگ سریع، gate کنترل آسان) و BJT (جریان و ولتاژ بالا) → عملکرد قدرتمند و انعطافپذیر
• تلفات هدایت و سوئیچینگ پایین → راندمان بالا، حرارت کمتر و عمر بالاتر
• بستهبندی استاندارد (TO-247 / TO-3P) → نصب، تعویض و خنککننده راحت
⚠️ محدودیتها و نکات مهم هنگام استفاده
• برای استفاده پایدار تحت جریان 40 A و توان زیاد، نیاز به خنککننده (هیتسینک، فن یا تهویه مناسب) دارید.
• در صورت طراحی مدار با بار لحظهای یا ضربانی (پالس)، باید توان پالس و شرایط راهاندازی را دقیق مد نظر قرار دهید.
• gate-drive باید استاندارد باشد (ولتاژ گیت مناسب، مدارات درایور به درستی طراحی شوند) تا از سوئیچینگ صحیح و جلوگیری از استهلاک زودرس مطمئن شوید.
📦 برای چه کسانی این IGBT مناسب است؟
اگر شما:
• در حال طراحی یا تعمیر اینورتر، منبع تغذیه سوئیچینگ، UPS یا سیستم جوش/برش برقی هستید 🔧
• نیاز به سوئیچینگ پایدار، توان بالا و راندمان بالا دارید ⚡️
• مایل به استفاده قطعهای قابل اعتماد و مناسب برای استفاده صنعتی هستید 🏭
… پس IGBT 40N60 انتخابی حرفهای، کارا و مقرون بهصرفه است.
🌟 کیفیت صنعتی واقعی را با محصولات جوش و برش مقدم تجربه کنید! 🌟
