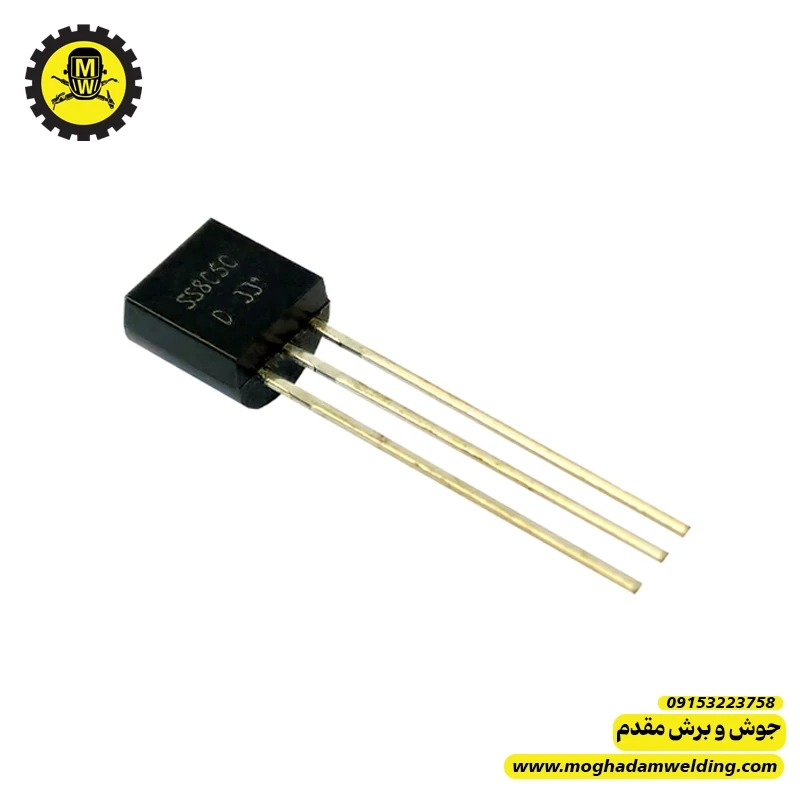

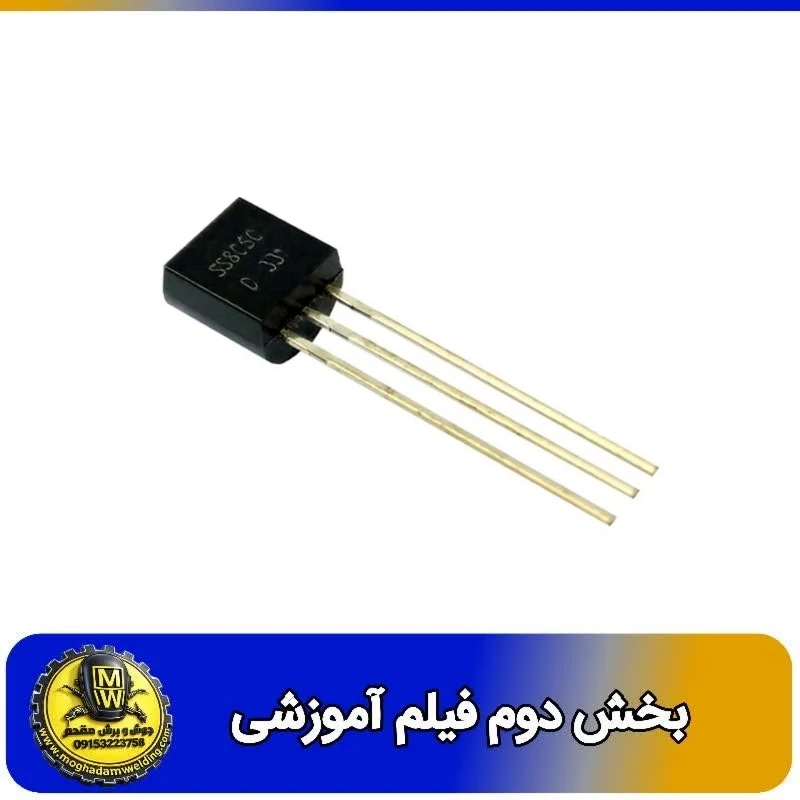

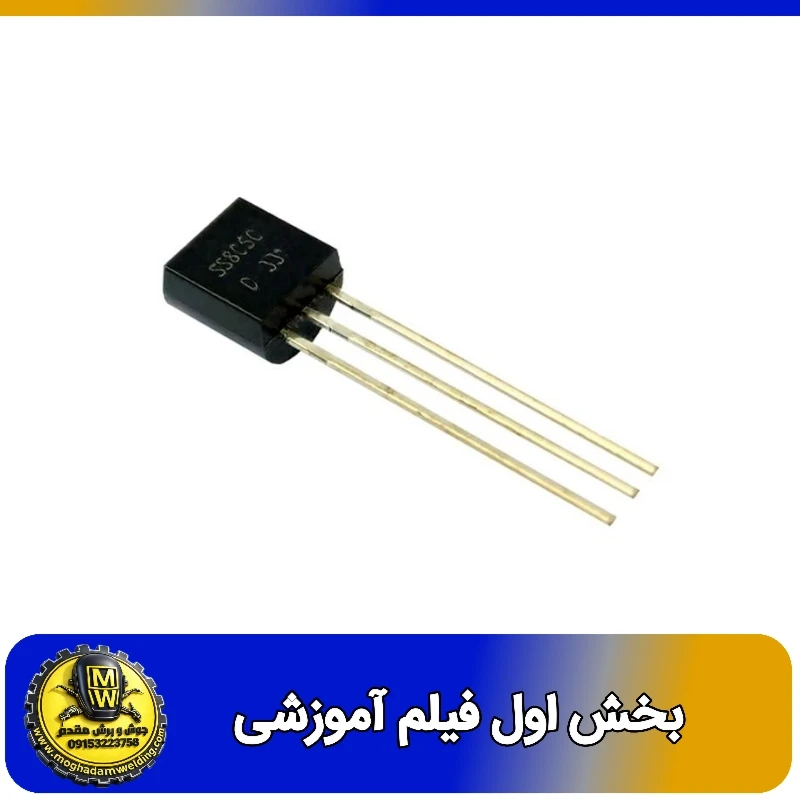

🧩 نقد و بررسی ترانزیستور BJT سهپایه S8050 (30V, 700mA)
ترانزیستور S8050 یک BJT نوع NPN سهپایه است که در خیلی از مدارهای کنترلی، تقویت سیگنال و درایوهای سبک استفاده میشود. به خاطر در دسترس بودن و قیمت مناسب، در تعمیرات بردهای الکترونیکی و مخصوصاً بخشهای فرمان دستگاهها زیاد دیده میشود.
سازگاری و نکته کلی مهم: مقدارهای 30V و 700mA معمولاً بهترتیب ولتاژ و جریان حداکثر (بر اساس دیتاشیتهای رایج) برای این کلاس ترانزیستور هستند، اما عملکرد واقعی به شرایط کاری (مثل جریان کلکتور و دمای محیط) وابسته است.
🧾 مشخصات فنی (برداشت رایج از خانواده S8050)
نوع: NPN
پیناوت: معمولاً E-B-C از چپ به راست (اگر روی برد/پکیج شما متفاوت بود، حتماً دیتاشیت همان فروشنده را چک کنید)
Vceo: حداکثر حدود 30 ولت
Ic: حداکثر حدود 700 میلیآمپر (در شرایط مناسب)
کاربرد عمومی: سوئیچینگ سبک تا تقویت سیگنال
✅ مزایا
⚡ مناسب برای سوئیچینگ و کنترلهای کمقدرت
S8050 برای مدارهایی مثل رله درایورهای کوچک (با مقاومت/ترانزیستور مناسب)، درایوهای فرمان، یا ترسیم شکل موج در سطح ساده عالی است.
💰 اقتصادی و در دسترس
در بازار قطعات خیلی راحت پیدا میشود و برای تعمیرات “تعویض سریع” انتخاب خوبی است.
🔧 تنوع در کاربرد
میتواند بهعنوان ترانزیستور سوئیچ، امیتر فالوئر، یا تقویتکننده سیگنالهای کم تا متوسط استفاده شود.
⚙️ پایداری قابل قبول در مدارهای استاندارد
اگر جریان و ولتاژ از محدوده نمانند، عمر خوبی دارد.
⚠️ معایب
📉 محدودیت ولتاژ و جریان
اگر در مدار شما ولتاژ کلکتور بالاتر از حدود مجاز برود یا جریان زیادی بکشد، سریع آسیب میبیند.
🎚️ بت (hFE) وابسته به جریان است
مقدار hFE دقیق در هر قطعه ممکن است فرق کند. بنابراین در طراحی سوئیچینگ باید به مقدار بتِ مطمئن (نه حداکثر) توجه شود.
🌡️ محدودیت اتلاف توان
در جریانهای نزدیک به حداکثر، افت Vce و تلفات حرارتی زیاد میشود و ترانزیستور داغ میکند.
⚠️ احتمال خرابی در صورت نبود مقاومت بیس درست
اگر بیس کافی بایاس نشود یا درایو اشتباه باشد، ترانزیستور نیمهسوخت (linear region) میماند و داغ میکند.
🛠️ کاربردهای رایج در دستگاهها و تعمیرات
در دستگاههای صنعتی و بردهای فرمان معمولاً S8050 را میبینیم در:
سوئیچ کردن یک بار کوچک (با درایو مناسب)
درایو LEDها یا اپتو/ترنزهای دیگر (به عنوان سوئیچ واسط)
تقویت سیگنالهای کمسطح
مدارهای نوسانساز ساده یا مولتیویبرهای سبک
بخشهای کنترل رله/کانتاکتورهای کوچک (در حد درایور، نه قدرت مستقیم)
🔍 نکات تست در تعمیرکار
اگر مشکوک است:
با مولتیمتر تست بایاس دیود بیس-امیتر و بیس-کلکتور انجام دهید
شورت شدن C-E یا B-E (یا B-C) معمولاً یعنی ترانزیستور خراب شده
قطع شدن کامل هم میتواند خرابی باشد، اما باید با جریان واقعی مدار بررسی شود
📌 جمعبندی
ترانزیستور S8050 NPN سهپایه 30V 700mA یک قطعه عمومی و اقتصادی است که برای سوئیچینگ و تقویت سیگنالهای کمقدرت انتخاب خوبی محسوب میشود. مزیت اصلیاش در تعمیرات، در دسترس بودن و مناسب بودن برای مدارهای فرمان/کنترل است. ولی چون محدودیت ولتاژ و جریان و اتلاف توان دارد، باید در تعمیرات دقت کرد که در مدار اصلی بیش از حد تحت فشار قرار نگرفته باشد.
اگر بفرمایید این ترانزیستور را برای چه قسمتی از دستگاه جوش میخواهید (مثلاً درایور گیت، درایو رله، بخش فیدبک یا کنترل فن/آلارم)، میتونم دقیقتر بگم که جایگزین مناسب و بیسبایاس/رزیستور چه چیزی باید باشد و چه علائم خرابی معمولاً همراه آن است.
