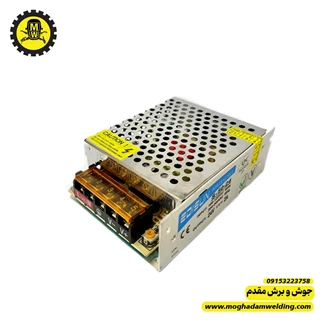

نقد و بررسی منبع تغذیه 24 ولت 2 آمپر (قاب فلزی)
منبع تغذیه 24 ولت 2 آمپر (قاب فلزی) یکی از تجهیزات "خونرسان" در کارگاه تعمیرات دستگاه جوش است. از این منبع تغذیه معمولاً برای تست بردهای کنترلی (وقتی میخواهید بدون روشن کردن کل دستگاه، برد کنترل را تست کنید) یا برای تغذیه فنهای ۲۴ ولت استفاده میشود.
📦 مشخصات فنی
ولتاژ خروجی: 24V DC (دقیق)
جریان: 2A (توان خروجی حدود 48 وات)
بدنه: فلزی مشبک (برای تبادل حرارت بهتر)
ورودی: 110V/220V AC (معمولاً دارای کلید انتخابگر در کنار دستگاه)
خروجی: دارای پیچ تنظیم دقیق (V-ADJ) برای رساندن دقیق ولتاژ به 24 ولت
⚙️ چرا در تعمیرگاه دستگاه جوش حیاتی است؟
1. تست برد درایور و کنترل: وقتی دستگاه جوش "خاموش" است، میتوانید برد کنترل را باز کرده و با این منبع، ولتاژ تغذیه برد را تامین کنید. اگر برد روشن شد، یعنی مشکل از تغذیه سوئیچینگ (SMPS) اصلی دستگاه است.
2. تست فن: فنهای بزرگ دستگاه جوش (24 ولتی) را میتوانید با این منبع تست کنید تا ببینید آیا جریانکشی فن سالم است یا موتور فن نیمسوز شده و باعث افت ولتاژ میشود.
3. عیبیابی رلهها: تست تحریک رلههای 24 ولتی روی بردهای اینورتر.
🩺 عیبیابی و خرابیهای رایج (وقتی خودِ منبع تغذیه خراب میشود)
اگر این منبع تغذیه خروجی نداشت، این موارد را چک کنید:
سوختن فیوز ورودی: اگر دستگاه اصلاً روشن نمیشود.
خرابی خازنهای ورودی: (مشابه بحث خازن ۵۶۰ میکرو که داشتیم)، اگر دستگاه زیر بار "زوزه" میکشد، خازنهای صافی داخلی خشک شدهاند.
تنظیم نبودن ولتاژ (پتانسیومتر): گاهی اوقات ولتاژ خروجی به ۱۸ یا ۲۵ ولت تغییر کرده؛ با مولتیمتر ولتاژ را روی ترمینال خروجی اندازه بگیرید و با پیچ گوشتی کوچک، پتانسیومتر (V-ADJ) را روی دقیقاً 24.0V تنظیم کنید.
مشکل لحیمسردی در ترمینال: به دلیل ارتعاش در کارگاه، پیچهای ترمینال خروجی ممکن است شل شوند؛ حتماً اتصالات را محکم کنید.
🛠️ نکات تخصصی تعمیرگاهی (فوت کوزهگری)
1. محافظت در برابر اتصال کوتاه: این منابع معمولاً دارای حفاظت اتصال کوتاه (Short Circuit Protection) هستند. اگر خروجی را اتصال کوتاه کنید، منبع "تیکتیک" میکند و ولتاژ قطع میشود. برای رفع این حالت، باید آن را از برق بکشید و چند لحظه صبر کنید تا خازنها دشارژ شوند.
2. پلاریته خروجی: خیلی مراقب باشید! همیشه قبل از اتصال به برد دستگاه جوش، جهت مثبت (+) و منفی (-) را با مولتیمتر چک کنید. اشتباه وصل کردن قطبها میتواند بلافاصله آیسیهای گرانقیمتِ برد کنترل را بسوزاند.
3. اتصال بدنه (ارت): قاب فلزی این منابع باید حتماً به ارت متصل شود تا نویزهای الکترومغناطیسی (EMI) باعث ریست شدن برد کنترل دستگاه جوش در حین تست نشود.
💡 پیشنهاد کاربردی:
آیا میخواهید روش تست جریانکشی برد کنترل دستگاه جوش با استفاده از همین منبع تغذیه ۲۴ ولت را برایتان بنویسم؟ این کار باعث میشود متوجه شوید آیا آیسیهای روی برد کنترل "اتصال کوتاه" دارند یا نه، قبل از اینکه به مدار قدرت وصلشان کنید. 🛠️✨
برای خرید این محصول و محصولات دیگر به سایت جوش و برش مقدم مراجعه کنید.
