نقد و بررسی دیود زنر 3.3 ولت 1 وات با کد 1N4728A

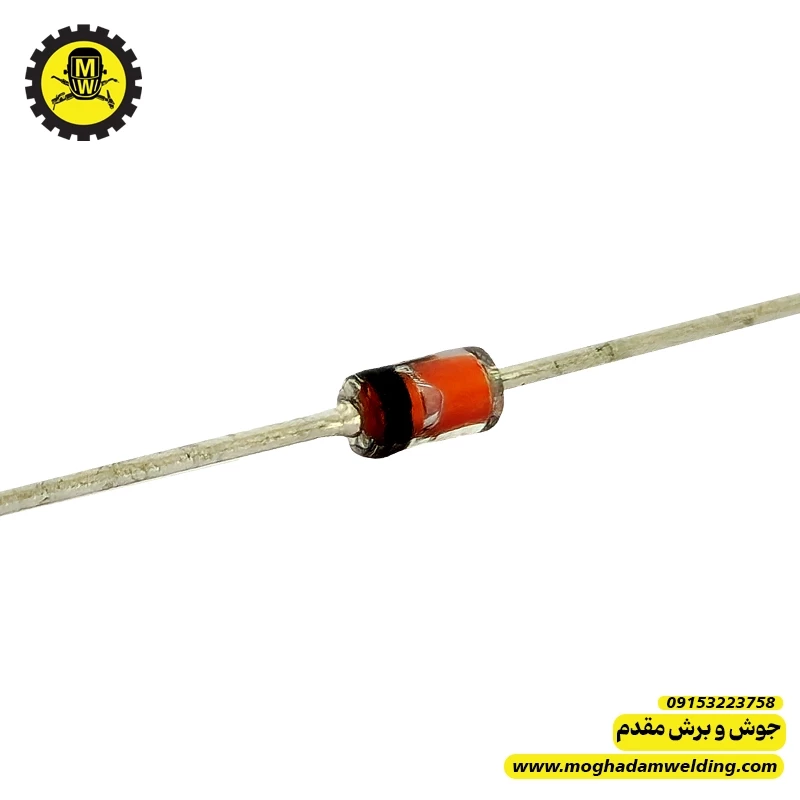

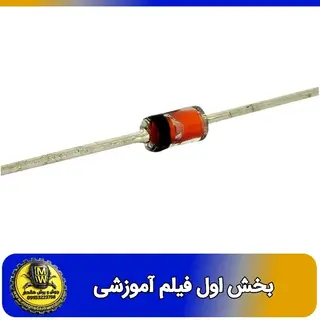

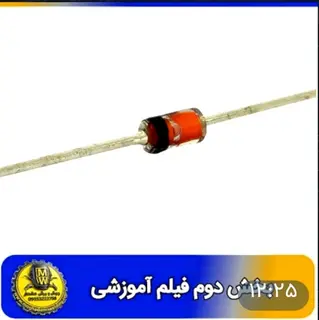

دیود زنر 3.3 ولت 1 وات با کد 1N4728A یک زنر استاندارد محوری است که برای تثبیت ولتاژ، مرجع ولتاژ و حفاظت در مدارها بهکار میرود.
مشخصات اصلی
- مدل: 1N4728A
- ولتاژ زنر: 3.3V
- توان: 1W
- پکیج: DO-41
- تلرانس رایج: معمولاً ±5%
- نوع نصب: DIP / پایهدار
کاربرد در دستگاههای جوش و بردهای کنترلی
این زنر معمولاً در این بخشها دیده میشود:
1) حفاظت ورودی یا پایه آیسی
برای جلوگیری از بالا رفتن ولتاژ روی پایههای حساس.
2) ساخت ولتاژ مرجع
در بعضی مدارهای سادهتر به عنوان مرجع 3.3 ولت استفاده میشود.
3) کلمپ کردن پالس و نویز
در مسیر فیدبک، اپتو، سنس جریان یا خطوط کنترلی برای مهار اضافهولتاژ.
4) حفاظت گیت یا بیس
گاهی در مسیر ترانزیستورها برای جلوگیری از بالا رفتن بیش از حد ولتاژ.
نکته فنی مهم
این دیود وقتی در بایاس معکوس قرار بگیرد، نزدیک 3.3 ولت وارد ناحیه شکست میشود و ولتاژ را محدود میکند.
یعنی اگر مدار درست طراحی شده باشد:
$$V_Z \approx 3.3V$$
علائم خرابی
- اتصال کوتاه شدن: ولتاژ خط میخوابد، مدار راه نمیافتد.
- قطع شدن: حفاظت از بین میرود و ممکن است آیسی بعدی آسیب ببیند.
- نشتی: مدار ناپایدار میشود، ولتاژ درست شکل نمیگیرد.
روش تست تعمیرگاهی
با مولتیمتر
- در حالت دیود، فقط میتوانید مثل یک دیود عادی تا حدی بررسیاش کنید.
- این تست ولتاژ زنر واقعی را دقیق نشان نمیدهد.
تست درست با منبع تغذیه
یک منبع DC و یک مقاومت سری بگذارید:
- منبع مثلاً **9 تا 12 ولت
- مقاومت سری مثلاً 470 اهم تا 1 کیلو
- زنر را معکوس ببندید
بعد ولتاژ دوسر زنر را بگیرید. اگر سالم باشد، باید حدود:
$$3.3V$$
ببینید.
نکات تعمیراتی
- اگر این زنر سوخته، فقط خودش را عوض نکنید؛ **علت اضافهولتاژ** را هم پیدا کنید.
- در مدارهای دستگاه جوش، خرابی زنر معمولاً میتواند ناشی از:
- نوسان شدید تغذیه
- خرابی رگولاتور
- پالس برگشتی از بار
- خرابی اپتو یا فیدبک
باشد.
معادل و جایگزین
هر زنر 3.3 ولت 1 وات با پکیج مشابه و کیفیت مناسب میتواند جایگزین شود، به شرطی که:
- ولتاژ زنر همان 3.3V
- توان حداقل 1W
- جهت نصب درست باشد
جمعبندی
1N4728A یک زنر پرکاربرد و مهم برای محافظت و تثبیت ولتاژ 3.3 ولت است.
در بردهای کنترلی دستگاه جوش، قطعه کوچکی است ولی خرابی آن میتواند باعث روشن نشدن، ناپایداری یا آسیب به آیسیهای اطراف شود.
