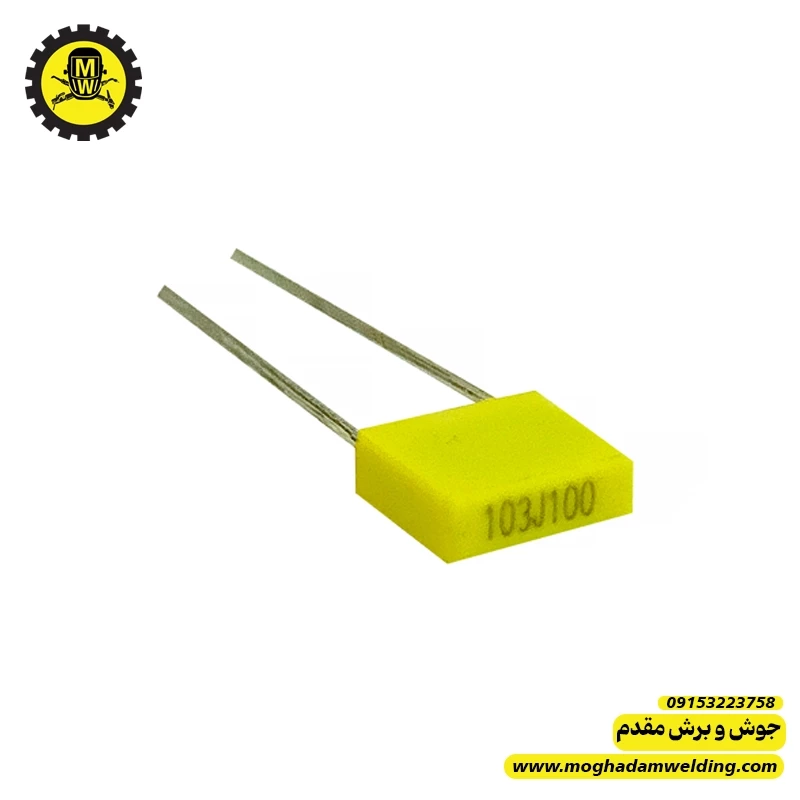

🔧 نقد و بررسی تخصصی – خازن ۱۰ نانوفاراد ۱۰۰ ولت از نوع MKT 🔧
در ادامه تحلیل تخصصی و دقیق از خازن 10 nF / 100 V MKT (فیلمی پلیاستر متالیزه) ارائه میدهم — مزایا، محدودیتها و کاربرد مناسب آن در مدارهای الکترونیکی 🔍
📚ساختار خازن MKT
• “MKT” مخفف «Metallized Polyester Film Capacitor» است: یعنی خازنی که دیالکتریک آن از فیلم پلیاستر (Polyester) بوده و الکترودها با لایه نازک فلز بر روی آن متالیزه شدهاند. (KepShop)
• خازن 10 nF / 100 V معمولاً به صورت غیر پلاریته (non-polar) طراحی میشود (یعنی قطب + و – ندارد) و مناسب برای مدارهای AC یا DC است. (TME)
• ابعاد و پیکربندی آن معمولا استاندارد برای نصب از طریق سوراخ (THT / Radial) است؛ بطور نمونه مدل 10nF 100V از تولیدکننده SR PASSIVES ابعادی معادل ~ 7.2 × 2.5 × 6.5 mm دارد. (TME)
✅ مزایا و نقاط قوت
استفاده از یک خازن 10nF 100V MKT در مدارها چند مزیت مهم دارد:
• پایداری و دقت ظرفیت خوب: خازنهای فیلمی (مثل MKT) نسبت به خازنهای الکترولیتی یا سرامیکی در تغییرات دما و زمان مقاومت بیشتری دارند و ظرفیتشان ثابتتر باقی میماند. (Jefu)
• مناسب برای فرکانس بالا و نویزگیری / فیلتر: به دلیل دیالکتریک پلیاستر و ساختار فیلمی، برای فیلتر کردن نویز، بایپس خطوط تغذیه، یا کوپلاژ سیگنال در مدارهای آنالوگ یا دیجیتال مناسب است. (Jefu)
• بدون پلاریته و آسان برای نصب: عدم وجود قطب +/– کار را در مدارهای AC/DC سادهتر میکند. (TME)
• مقاومت خوب در برابر حرارت و عمر مفید بالا: بسیاری از خازنهای MKT دارای بازه دمای کاری گسترده مثل –40 تا +85 یا +100 درجه سانتیگراد هستند. (Jefu)
• ابعاد کوچک و مناسب برای مدارهای فشرده: مدل 10nF/100V ابعاد جمع و جور دارد و برای بردهایی با فضای محدود مناسب است. (TME)
⚠️ محدودیتها و نکات قابل توجه
هرچند خازن 10nF 100V MKT مزایای خوبی دارد، اما بعضی نکات را باید مد نظر داشت:
• ظرفیت کم: 10nF ظرفیت پایینی دارد؛ بنابراین برای کاربردهایی که نیاز به ذخیره شارژ یا smoothing بزرگ (مثل فیلتر خروجی منبع تغذیه) دارند مناسب نیست.
• ولتاژ کاری محدود: مقدار 100V DC ولتاژ نسبتاً پایینی است. نباید در مدارهایی با ولتاژ بالاتر (خصوصاً اگر ولتاژ پیک یا نویز زیاد دارند) استفاده شود مگر با احتیاط.
• ESR و ESL نسبت به خازنهای سرامیکی/پلیپروپیلن بدتر است: گرچه فیلمی هستند، اما نسبت به خازنهای تخصصیتر ممکن است عملکرد ضعیفتری در فرکانسهای بسیار بالا یا مدارهای حساس داشته باشند. (Jefu)
• حجم و فضا نسبت به خازن سرامیکی: در مقایسه با خازنهای سرامیکی یا SMD، خازن MKT معمولاً بزرگتر است و اگر برد فشرده باشد، ممکن است جایگاه آن مناسب نباشد. (KepShop)
🔧 کاربردهای مناسب خازن 10nF / 100V MKT
با توجه به ویژگیهای فنی، این خازن در کاربردهای زیر پیشنهاد میشود:
• ✅ فیلترینگ و حذف نویز در خطوط تغذیه (DC یا AC)
• ✅ بایپس (Bypass) در بخش تغذیه مدارهای دیجیتال یا آنالوگ
• ✅ کوپلاژ سیگنال (Coupling) بین مراحل آنالوگ یا تقویتکنندهها
• ✅ مدارهای زمانسنجی / RC با تاخیر کم
• ✅ مدارهای کنترلی و فرمان در منابع تغذیه، اینورترها، دستگاههای جوش و برش — جایی که نویز و پایداری ولتاژ مهم است که خازن فیلمی کمک بزرگی میکند
📌 نتیجهگیری
خازن ۱۰ نانوفاراد ۱۰۰ ولت MKT یک قطعه ساده، ارزان و در عین حال کاربردی است که برای مدارهای فیلتر، بایپس، کوپلاژ و کنترل بسیار مناسب است. اگر مدار شما نیاز به خازن با ظرفیت کم و ولتاژ پایین دارد — مثلاً بخش تغذیه یا فیلتر سیگنال — این خازن انتخاب منطقی و اقتصادی است.
