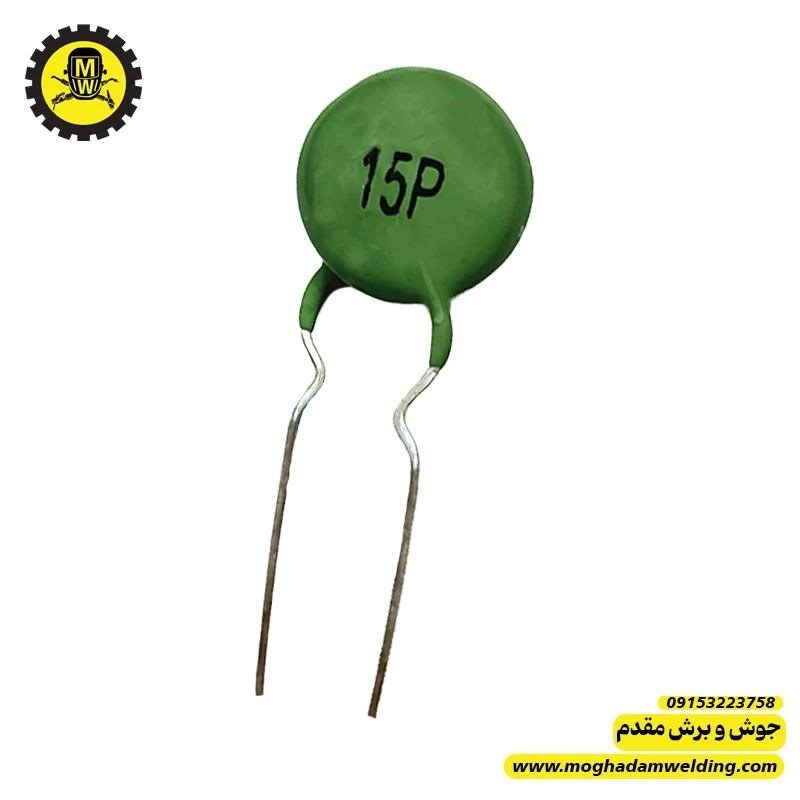

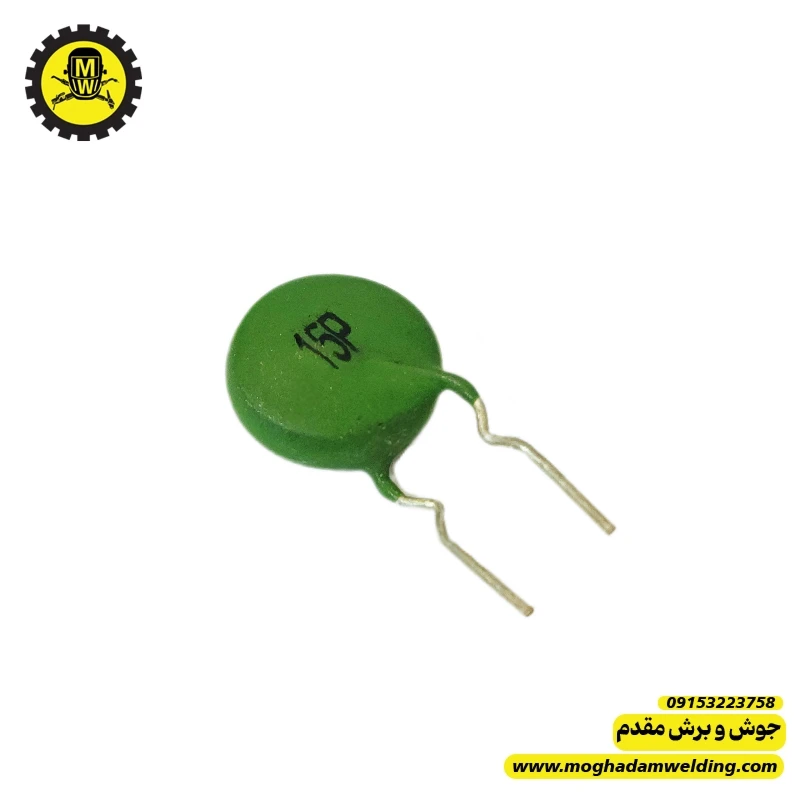

🔧 نقد و بررسی تخصصی – مقاومت/ترمیستور PTC 15P 🔧
اگر در تعمیر یا ساخت دستگاههای جوش، اینورتر، منابع تغذیه یا سایر تجهیزات صنعتی فعالیت دارید، مقاومت PTC با مدل «15P» یکی از قطعات کلیدی برای حفاظت در برابر افزایش جریان اولیه (inrush current) و حفاظت در برابر اضافه بار است. در ادامه، مشخصات، کاربردها، مزایا و نکات مهم آن را بررسی میکنیم:
🔎 PTC 15P و چگونه کار میکند
• «PTC» کوتاهشده عبارت Positive Temperature Coefficient است؛ یعنی مقاومت این قطعه با افزایش دما افزایش مییابد. (Dongguan Tianrui Electronics Co., Ltd.)
• PTC 15P غالباً بهعنوان ترمیستور (مقاومت حرارتی) در دستگاههای جوشکاری و اینورتر بهکار میرود. (Dongguan Tianrui Electronics Co., Ltd.)
• در حالت عادی، مقاومت آن نسبتاً پایین است و اجازه عبور جریان را میدهد؛ اما اگر جریان یا ولتاژ غیرمعمولی (مثل شروع کار دستگاه یا اضافهبار) رخ دهد و حرارت بالا برود، مقاومت آن بهسرعت افزایش مییابد و عبور جریان را محدود میکند — این «خودحفاظتی» باعث محافظت از قطعات حساستر مدار میشود. (Chinax)
📊 مشخصات فنی رایج برای PTC15P
برخی از مشخصات معمول PTC 15P به شرح زیر هستند (بسته به سازنده ممکن است کمی متفاوت باشند): (dxmht.com)
• مقاومت اسمی در دمای 25 °C (R25): تقریباً 100 Ω ± 25–30% (dxmht.com)
• دمای سوئیچ (Curie temperature): حدود 120 °C (dxmht.com)
• ولتاژ عایقی/تحمل ولتاژ تا حد 400–600V (بسته به نوع) (Chinax)
• جریان اولیه (خطا / اضافه بار) که باعث فعال شدن PTC میشود — ترمیستور تغییر حالت میدهد تا از آسیب به مدار جلوگیری شود. (Dongguan Ampfort Electronics Co., Ltd.)
• ساختار مقاوم در برابر گرما و شوک، بدون نیاز به فیوز خارجی یا قطعه مکانیکی — PTC 15P بهصورت خود بازگشتشونده (self reset) عمل میکند. (Dongguan Tianrui Electronics Co., Ltd.)
⚙️ کاربردهای اصلی PTC 15P
این نوع PTC معمولاً در کاربردهای زیر استفاده میشود:
• 🔹 شروع ایمن دستگاههای جوشکاری و اینورتر — هنگام روشن کردن دستگاه، جریان واردکننده (inrush) میتواند زیاد باشد؛ PTC 15P در لحظه اول مقاومت کمی دارد و جریان را عبور میدهد، سپس بهسرعت مقاومتش بالا میرود و از ورود جریان بیش از حد به قطعات حساس جلوگیری میکند. (Dongguan Tianrui Electronics Co., Ltd.)
• 🔹 حفاظت در برابر اضافه بار و اتصال کوتاه (overcurrent/overload protection) — اگر مشکلی در مدار پیش بیاید، PTC بهطور خودکار فعال میشود و جریان را محدود میکند. (dxmht.com)
• 🔹 مدارهای فرمان و تغذیه با حساسیت بالا در تجهیزات صنعتی — بهویژه در دستگاههایی که هزینه قطعات قدرت بالا است.
• 🔹 اینورترها، منابع تغذیه سوئیچینگ، UPS، بردهای صنعتی، و سیستمهای حفاظتی که نیاز به قابلیت خودحفاظتی دارند.
✅ مزایا و نکات مثبت
• ✔️ حفاظت خودکار و خود ترمیمشونده بدون نیاز به فیوز یا رلِ مکانیکی جداگانه.
• ✔️ مناسب برای جریان اولیه بالا (inrush) — بهخصوص در هنگام راهاندازی دستگاه.
• ✔️ وظیفه حفاظتی نسبتاً دقیق در برابر اضافهبار و جریان غیرمجاز.
• ✔️ ابعاد و نصب آسان — مناسب برای مدارهای صنعتی و دستگاههای جوش.
• ✔️ قابلیت استفاده مجدد پس از سرد شدن — برخلاف فیوزها که باید تعویض شوند.
⚠️ محدودیتها و نکات مهم
• 🔸 به اندازه یک فیوز دقیق نیست — برای حفاظت کامل مدار اصلی (در برابر اتصال کوتاه شدید) بهتر است همراه با فیوز یا دیگر ابزارهای حفاظتی استفاده شود.
• 🔸 تعیین دقیق جریان تریپ (Trip current) ممکن است دشوار باشد — مقدار واقعی که PTC فعال میشود بسته به دما و شرایط محیطی تغییر میکند.
• 🔸 برای حفاظت طولانیمدت در شرایط بحرانی مناسب نیست — PTC برای اضافهبار کوتاه یا شروع کار است، نه حفاظت دائمی در برابر جریان ثابت زیاد.
• 🔸 نمونههای تقلبی در بازار وجود دارد — حتماً باید از تامینکننده معتبر خرید کنید تا مقادیر R25، دمای Curie و رفتار ترمیستور با استاندارد مطابقت داشته باشد
🧰 نتیجهگیری
مقاومت/ترمیستور PTC 15P قطعهای مفید، کاربردی و مؤثر برای محافظت اولیه و ایمنسازی دستگاههایی مثل اینورتر یا جوشکاری است. اگر بهدنبال راهی برای کاهش خطر آسیب به قطعات حساس در هنگام روشن شدن یا اضافه بار لحظهای هستید — PTC 15P میتواند بخشی از راهحل باشد.
با جوش و برش مقدم، همیشه بهترین را انتخاب کنید!
