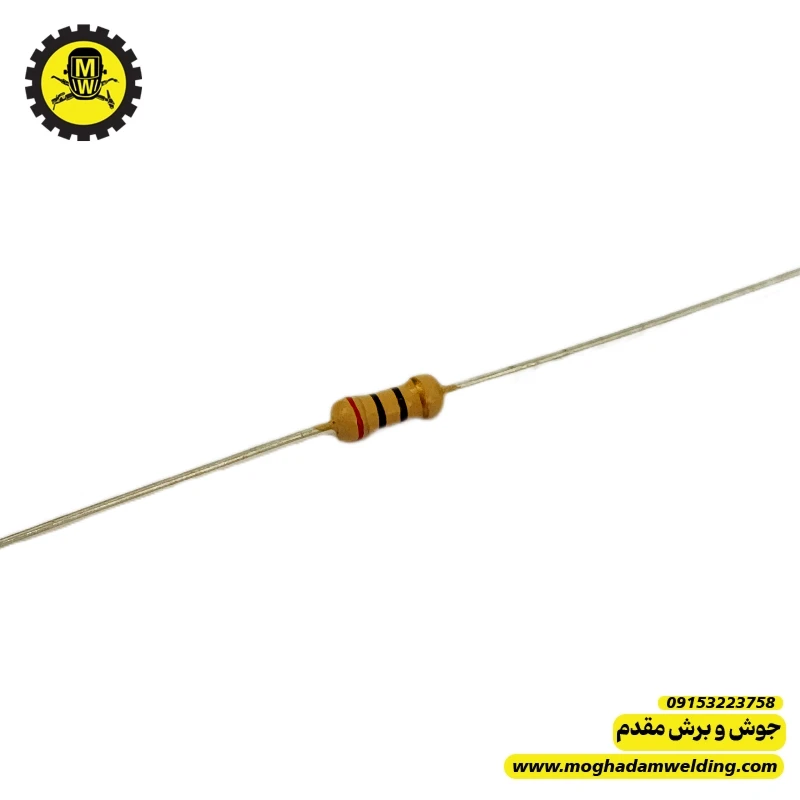

👨🔧 مقاومت 20 اهم 0.25 وات (20Ω – 1/4W)
مقاومت 20 اهم از دسته مقاومتهای اهم پایین محسوب میشود و در دستگاههای جوش اینورتر معمولاً در مدار گیت، محدودکننده جریان، اسنابر یا مسیر راهاندازی استفاده میشود.
مشخصات فنی
- مقدار مقاومت: \(20\,\Omega\)
- توان: 0.25 وات
- تلرانس رایج: ±5%
- نوع: کربنی یا فیلم فلزی
کد رنگی
رنگهای مقاومت 20 اهم به صورت زیر است:
قرمز – مشکی – مشکی – طلایی
توضیح:
- قرمز = 2
- مشکی = 0
- مشکی = ×1
- طلایی = ±5%
کاربرد در دستگاه جوش اینورتر
1️⃣ مقاومت گیت IGBT یا MOSFET
در مسیر گیت برای:
- کنترل سرعت سوئیچینگ
- کاهش نویز
- جلوگیری از نوسان (Oscillation)
⚠ اگر این مقاومت بسوزد معمولاً خود IGBT یا درایور هم آسیب دیده است.
2️⃣ محدودکننده جریان لحظهای
در مسیر تغذیه آیسی یا مدار راهانداز برای جلوگیری از شوک جریان اولیه.
3️⃣ مدار اسنابر (Snubber)
برای کنترل پیکهای ولتاژ در کنار خازن.
علائم خرابی در دستگاه جوش
🔧 دستگاه روشن میشود ولی خروجی ندارد
🔧 IGBT دوباره میسوزد
🔧 درایور داغ میشود
🔧 مدار فرمان ناپایدار است
✅ حتماً مقاومت پرابهای مولتیمتر را کم کنید (معمولاً 0.2 تا 0.5 اهم).
تجربه تعمیراتی مهم
اگر مقاومت 20 اهم در مسیر گیت سوخته باشد:
1. فقط مقاومت را عوض نکنید.
2. IGBT را تست کامل کنید.
3. آیسی درایور را بررسی کنید.
4. دیودهای اطراف گیت را چک کنید.
چون این مقاومت معمولاً قربانی اتصال کوتاه گیت یا درایور است، نه علت اصلی خرابی.
