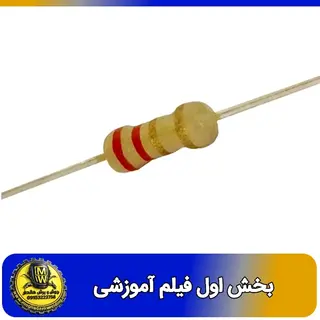

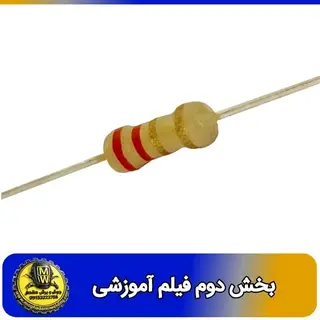

نقد و بررسی مقاومت 2.2 اهم 0.25 وات (1/4W)
مشخصات پایه
- مقدار: \(2.2 \ \Omega\)
- توان: \(0.25W\) (یکچهارم وات)
- تلرانس رایج: ±5% (طلایی) یا ±1% (قهوهای در 5 حلقه)
- کد رنگ (۴ حلقه، رایج):
قرمز – قرمز – طلایی – طلایی
(2, 2, ×0.1, ±5%)
کاربردهای رایج (مخصوص بردهای اینورتر جوش)
این مقدار کماهم معمولاً در جاهایی استفاده میشود که هم محدودسازی جریان لازم است هم کاهش نویز/نوسان:
1) مقاومت گیت (Gate Resistor) در IGBT/MOSFET
- گاهی 2.2Ω را سری گیت میگذارند تا سرعت سوئیچینگ کنترل شود و رینگینگ کم شود.
- اگر این مقاومت باز/قطع شود → گیت درایو درست نمیرسد و دستگاه بدجور بدکار میشود یا اصلاً راه نمیافتد.
2) مقاومت امیتر/سورس کوچک (بالانس یا دمپینگ)
- در بعضی درایورها یا مسیرهای برگشت برای آرام کردن پالسها استفاده میشود.
3) محدودکننده جریان برای LED/اپتو یا مسیرهای کنترلی خاص
- کمتر رایج است، ولی در بعضی بردها برای پالسهای تیز و کوتاه کاربرد دارد.
نکات عیبیابی در کارگاه
علائم خرابی
- تغییر رنگ، ترک بدنه، سیاهشدگی اطراف
- قطع شدن (OL) یا بالا رفتن مقدار (مثلاً 5Ω، 10Ω)
- در مدار گیت: سوختن پشت سر هم IGBT/درایور، یا داغی غیرعادی، یا نویز/جرقه و قطعوصل
روش تست درست
- بهترین حالت: یک پایه را از مدار بلند کنید و با اهممتر اندازه بگیرید.
- مقدار قابل قبول برای 5% حدوداً:
- نکته: چون مقدار خیلی پایین است، مقاومت پرابها (مثلاً 0.2 تا 0.6Ω) خطا میدهد؛ اگر مولتیمتر REL/Zero دارد استفاده کنید.
جایگزینی و ارتقاء
- از نظر توان، اگر فضا دارید 0.5 وات با همان مقدار معمولاً بهتر و بادوامتر است (خصوصاً نزدیک قطعات داغ).
- مقدار اهم را بیجهت تغییر ندهید؛ در مسیر گیت، تغییر از 2.2Ω به 10Ω یا برعکس میتواند سوئیچینگ را به هم بزند (یا EMI بالا میرود یا تلفات سوئیچینگ زیاد میشود).
اگر این مقاومت سوخته بود، دنبال علت بگردید
سوختن 2.2Ω معمولاً “علامت” است:
- خرابی ترانزیستورهای درایور گیت (توتمپل)
- اتصال در گیت/IGBT
- ولتاژ تغذیه درایور نامناسب (مثلاً 15V بالا/پایین)
- اسنابر/دیود هرزگرد مشکلدار و پیکهای شدید
