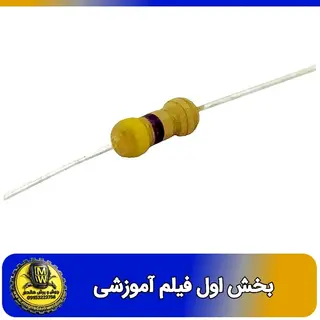

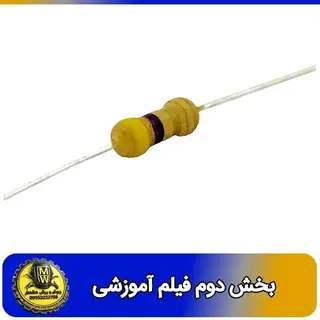

مشخصات فنی مقاومت 4.7 اهم 1/4 وات
1. مقدار مقاومت: $4.7 \Omega$ (چهار ممیز هفت دهم اهم).
2. توان تحملی: $0.25 W$ (یا همان ۱/۴ وات) که نشاندهنده ابعاد کوچک آن (سایز معمولی) است.
3. کد رنگی:
زرد (4)
بنفش (7)
طلایی (ضریب 0.1)
طلایی (تلرانس 5%)
ترتیب: زرد - بنفش - طلایی - طلایی
کاربردهای رایج در دستگاه جوش و اینورتر
مدار درایور IGBT/Mosfet: این مقاومت معمولاً به صورت سری با گیت (Gate) ترانزیستورهای قدرت قرار میگیرد تا سرعت شارژ و دشارژ خازن گیت را کنترل کرده و از نوسانات ناخواسته (Ringing) جلوگیری کند.
بخش تغذیه کمکی (SMPS): در مسیر برخی آیسیهای تغذیه مثل سری UC384x یا TOP به عنوان مقاومت محدودکننده جریان یا در مسیر فیدبک استفاده میشود.
مدارات اسنابر (Snubber) ظریف: در برخی بردهای کنترل برای حذف نویزهای فرکانس بالا در کنار خازنهای سرامیکی کوچک به کار میرود.
نکات تعمیراتی
1. حساسیت بالا: به دلیل مقدار پایین (نزدیک به اتصال کوتاه)، در صورت عبور جریان غیرمجاز سریعاً میسوزد و معمولاً تغییر رنگ میدهد یا سیاه میشود.
2. تست سلامت: برای تست دقیق، حتماً یک پایه آن را از برد جدا کنید. اگر مولتیمتر عددی بالای 5 اهم یا حالت Open Loop (OL) نشان داد، مقاومت قطع شده است.
3. جایگزینی: اگر در توان ۰.۲۵ وات موجود نداشتید، میتوانید از مدل ۰.۵ وات با همان مقدار ۴.۷ اهم استفاده کنید (اتفاقاً دوام بیشتری خواهد داشت)، اما هرگز از توان پایینتر یا مقدار اهمی متفاوت استفاده نکنید چون تایمینگ سوئیچینگ را به هم میریزد.
4. علت سوختن: اگر این مقاومت در مسیر گیت IGBT سوخته باشد، ۹۰٪ احتمال دارد که خود IGBT هم سوخته باشد. همیشه بعد از دیدن سوختگی در این مقاومت، نیمههادیهای قدرت را با دقت چک کنید.
