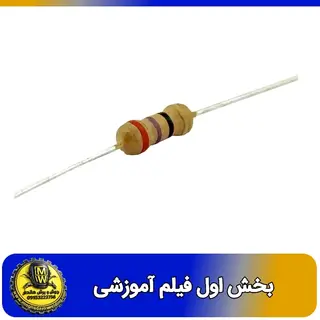

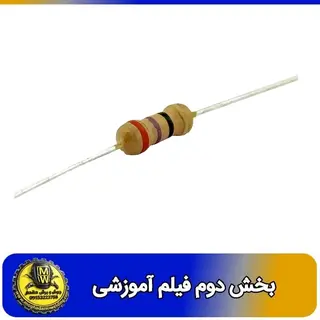

مقاومت 27 اهم 0.25 وات — معرفی و کاربرد
مقاومت 27 اهم 0.25 وات یک مقاومت پرکاربرد با توان یکچهارم وات است که در انواع بردهای الکترونیکی، مدارهای کنترلی، تغذیه، درایور و تعمیرات عمومی استفاده میشود. این مقاومت به دلیل مقدار اهم پایین، معمولاً در مسیرهای محدودکننده جریان، بایاس، دمپینگ و حفاظت دیده میشود.
مشخصات فنی
- مقدار مقاومت: \(27\ \Omega\)
- توان: \(0.25W\)
- تلرانس رایج: ±5% یا ±1%
- نوع: کربنی یا فیلم فلزی
- کد رنگ 4 حلقه:
قرمز - بنفش - مشکی - طلایی
کاربردهای رایج
1) محدود کردن جریان
در بعضی مدارها برای محدودسازی جریان اولیه یا عبوری استفاده میشود.
2) مسیر گیت یا بیس
در درایور ترانزیستورها و MOSFET/IGBT ممکن است به عنوان مقاومت سری بیس یا گیت به کار برود.
3) دمپر و کاهش نویز
در برخی مدارهای سوئیچینگ برای کاهش نوسانات و پایداری بهتر استفاده میشود.
4) مدارهای تغذیه و کنترلی
روی بردهای دستگاه جوش، منبع تغذیه کمکی و مدارهای PWM هم ممکن است دیده شود.
نکات تعمیراتی
اگر این مقاومت روی برد سوخته یا تغییر رنگ داده باشد، فقط تعویض خود مقاومت کافی نیست. باید قطعات اطراف هم بررسی شوند، چون معمولاً خرابی آن به علت یکی از موارد زیر است:
- اتصال کوتاه در ترانزیستور یا ماسفت
- خرابی آیسی درایور
- بالا رفتن جریان در مسیر
- لحیمسردی و داغ شدن موضعی
روش تست
- با مولتیمتر روی رنج اهم اندازهگیری شود
- اگر مقدار خیلی بالاتر از 27 اهم یا قطع باشد، خراب است
- برای تست دقیق، بهتر است یک سر مقاومت از مدار آزاد شود
نکات خرید
- اگر در مدارهای حساس استفاده میشود، فیلم فلزی بهتر از کربنی است
- در محلهای داغ، اگر جا داشته باشد میتوان از 0.5 وات با همان مقدار استفاده کرد تا دوام بیشتر شود
- مقدار اهم را نباید خودسرانه تغییر داد، مخصوصاً اگر در مسیر درایو یا فیدبک باشد
