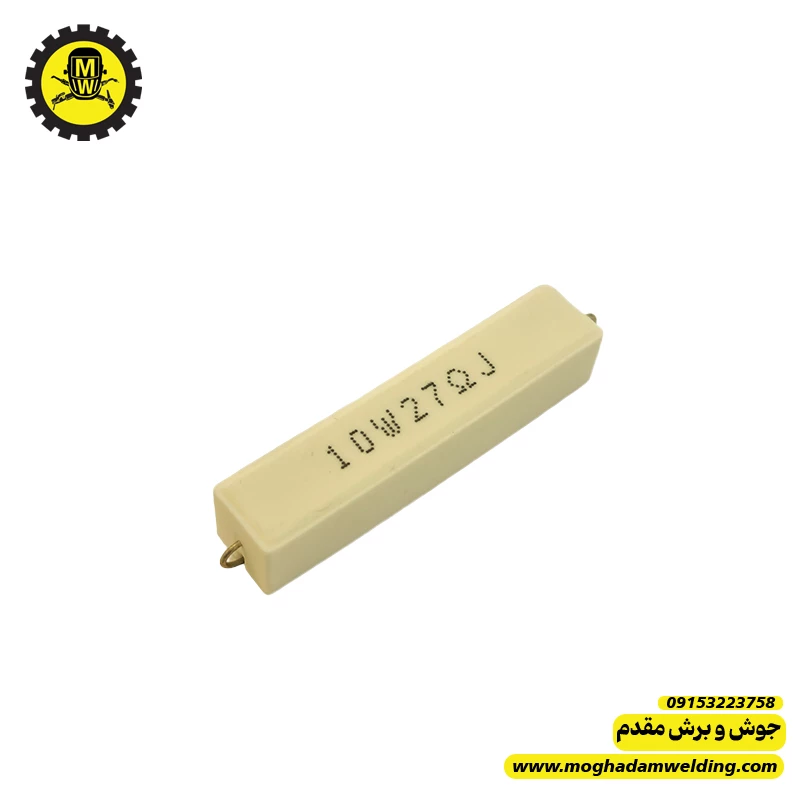

🧱 مقاومت آجری 27 اهم 10 وات
🔎 معرفی
مقاومت آجری ۲۷ اهم ۱۰ وات یک مقاومت توان بالا (Power Resistor) است که برای تحمل جریان و حرارت زیاد طراحی شده.
بدنهی سرامیکی (سیمانی) آن باعث میشود گرما را بهتر دفع کند و در برابر شوک حرارتی مقاوم باشد.
⚙️ مشخصات فنی
- مقدار مقاومت: 27Ω
- توان: 10W
- نوع: سیمپیچی (Wirewound)
- بدنه: سرامیکی / سیمانی
- تلرانس: معمولاً 5%
- تحمل حرارتی: بالا (مناسب مدارهای قدرت)
🔥 کاربرد در دستگاه جوش اینورتر
در دستگاههای جوش معمولاً در یکی از این بخشها استفاده میشود:
✅ 1️⃣ مقاومت راهانداز (Soft Start)
در مسیر شارژ اولیه خازنهای 400 ولت قرار میگیرد تا:
- جلوی ضربه جریان اولیه (Inrush Current) را بگیرد
- از پل دیود و فیوز محافظت کند
✅ 2️⃣ مقاومت دشارژ
برای تخلیه آرام خازنهای لینک DC بعد از خاموش شدن دستگاه.
✅ 3️⃣ مدار اسنابر یا محدودکننده جریان
در کنار خازن یا IGBT برای کنترل پالسهای ناگهانی.
📐 محاسبه توان تقریبی
اگر روی آن مثلاً 200 ولت بیفتد
❗ اما توجه کنید این حالت لحظهای است (چند میلیثانیه در استارت).
در حالت عادی توان متوسط زیر ۱۰ وات نگه داشته میشود.
🚨 خرابیهای رایج
🔴 سوختن کامل (قطع شدن)
- دستگاه روشن نمیشود
- برق به خازنها نمیرسد
- فن کار میکند ولی خروجی نداریم
🔴 تغییر مقدار اهم (بالا رفتن مقاومت)
- دستگاه دیر روشن میشود
- خازنها کامل شارژ نمیشوند
- زیر بار ریست میکند
🔴 ترک خوردن بدنه
- داغ شدن بیش از حد
- کارکرد طولانی زیر بار سنگین
🧪 تست با مولتیمتر
1️⃣ مولتیمتر روی اهم
2️⃣ مقدار باید حدود 27 اهم باشد (بین 25 تا 29 اهم طبیعی است)
3️⃣ اگر بینهایت بود → قطع شده
4️⃣ اگر خیلی بالاتر بود → نیمسوز
🛠️ نکات طلایی تعمیرگاهی مهندس مقدم
✅ اگر این مقاومت سوخته، حتماً بررسی کنید:
- رله بایپس سالم باشد
- خازنهای 400 ولت اتصال کوتاه نداشته باشند
- پل دیود سالم باشد
✅ هرگز به جای 10 وات از 5 وات استفاده نکنید ❗
خیلی سریع میسوزد.
✅ در صورت نبود 27 اهم، میتوانید:
- دو عدد 56 اهم 5 وات موازی کنید → حدود 28 اهم 10 وات
(راهحل موقت ولی کاربردی)
✅ فاصله آن از برد مهم است؛ کمی از سطح برد فاصله داشته باشد تا گرما مستقیم به PCB منتقل نشود.
⚠️ علامت هشدار مهم
اگر این مقاومت سیاه شده ولی هنوز مقدارش درست است، احتمال زیاد:
- رله استارت عمل نمیکند
- یا مدار Soft Start گیر کرده
در این حالت تعویض مقاومت مشکل را حل نمیکند، باید مدار بایپس بررسی شود.
