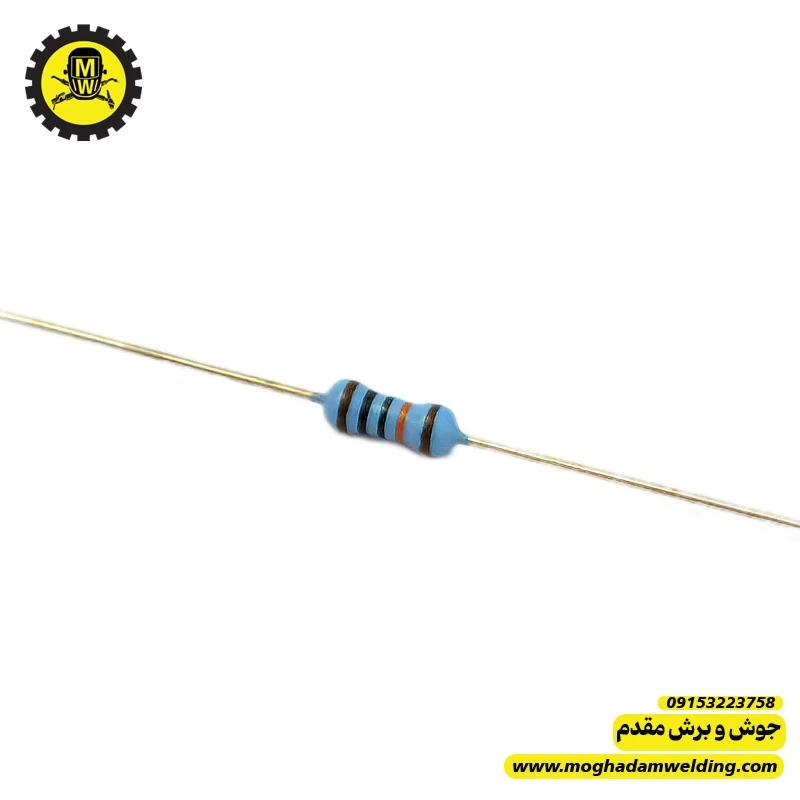

نقد و بررسی مقاومت 100 کیلو اهم 0.25 وات 1درصد خطا
📊 چرا ۱۰۰ کیلو اهم با دقت ۱٪؟
در مدارات الکترونیکِ قدرت، وقتی میخواهیم ولتاژِ بالایِ لینک DC (حدود ۳۰۰ تا ۳۲۰ ولت) را برای مدارِ کنترل (آیسیهای PWM یا میکروکنترلرها) قابل فهم کنیم، از مدار تقسیم ولتاژ استفاده میکنیم. مقاومت ۱۰۰ کیلو اهم، معمولاً بازویِ بالاییِ این تقسیمکننده است. تلورانس ۱٪ در اینجا حیاتی است؛ زیرا اگر این مقدار حتی ۵٪ خطا داشته باشد، عددی که دستگاه به عنوان «ولتاژ ورودی» یا «سطح خروجی» گزارش میدهد، کاملاً اشتباه خواهد بود.
🛠️ کاربردهای حیاتی در دستگاه جوش:
۱. سنسور ولتاژ لینک DC: برای اینکه دستگاه بفهمد برق ورودی (مثلاً ۲۲۰ ولت) دچار افت شده یا نوسان دارد، از این مقاومت استفاده میشود. اگر اهم این مقاومت تغییر کند (مثلاً از ۱۰۰k به ۱۲۰k برسد)، دستگاه دچار «خطای کاذبِ ولتاژ ورودی» (Under-Voltage Lockout) میشود و اجازه جوشکاری نمیدهد.
۲. مدار تخلیه (Bleeder) در تغذیه کمکی: در برخی طراحیها، برای تخلیه بارهای الکتریکیِ سرگردان و جلوگیری از شوک به قطعات حساس، از این مقاومت به عنوان مسیرِ تخلیه استفاده میشود.
۳. مدار تشخیصِ پایانِ جوش (Arc Detection): برای اینکه برد بفهمد جوشکاری تمام شده و دستگاه باید به حالت استندبای برود، از این مقاومت در مسیرِ نمونهبرداری از ولتاژِ دو سرِ خروجی استفاده میشود.
🛠️ نکات تعمیرگاهی :
بزرگترین دشمن: رطوبت و گرد و غبار: این مقاومت به دلیل اهم بالایی که دارد، به شدت به «نشتیِ سطحی» (Surface Leakage) حساس است. اگر در محیطِ کارگاه رطوبت بالا باشد یا گرد و غبار روی برد نشسته باشد، این گرد و غبار دقیقاً مثل یک مقاومتِ موازی با این ۱۰۰ کیلو عمل میکند و اهمِ کلیِ مسیر را کاهش میدهد. همیشه در تعمیرات، اطراف این مقاومت را با اسپری خشک و یک فرچه نرم کاملاً تمیز کنید.
تستِ ولتاژ بالا: چون این مقاومت در مسیرِ ولتاژهای بالا قرار دارد، اگر سوختگیِ ظاهری نداشت اما دستگاه خطایِ ولتاژ میدهد، با مولتیمتر در رنجِ بالا آن را تست کنید. گاهی اوقات این مقاومتها «نشتیِ داخلی» پیدا میکنند (یعنی اهمشان در ولتاژ پایین درست است، اما زیرِ ولتاژِ کاری، مقاومتشان به شدت افت میکند).
توصیه حرفهای: اگر دستگاهی دارید که «خطای ولتاژ ورودی» میزند و مقاومتِ ۱۰۰ کیلوییِ آن سالم به نظر میرسد، حتماً آن را با یک نمونه ۱٪ باکیفیت تعویض کنید. قیمتِ یک مقاومت ۱۰۰ کیلویی در برابرِ قیمتِ بردِ کنترل یا زمانِ عیبیابیِ شما، ناچیز است
🛒 راهنمای خرید و تشخیص:
Flame Proof (ضد آتش): اگر میتوانید مدلهای «Flame Proof» تهیه کنید، عالی است. چون اگر ولتاژ ناگهانی بالا برود، این مقاومتها به جایِ سوختن و ایجادِ جرقه (Arcing)، به صورتِ ایمن قطع میشوند.
کد رنگی: (قهوهای، سیاه، زرد، قهوهای) - دقت کنید که نوار آخر (قهوهای) برای دقت ۱٪ است.
💡 نکته طلایی برای شما :
آیا تا به حال با این مورد مواجه شدهاید که دستگاهِ جوش پس از مدتی کار کردن (وقتی گرم میشود)، ناگهان ارورِ (OC - Over Current) یا ارورِ ولتاژ بدهد؟
این یکی از نشانههای خرابیِ همین مقاومتهای ۱۰۰ کیلو یا مقادیرِ نزدیک به آن است. در اثر گرما، مقاومت تغییر اهم میدهد و «مرجع ولتاژ» آیسیِ مقایسهکننده را تغییر میدهد و مدارِ محافظ بیدلیل فعال میشود.
