مقاومت 51 اهم 0.25 وات ۵۱ اهم ۱٪✨
📊 چرا ۵۱ اهم ۱٪؟
در مدارات درایورِ IGBT، ما نیاز داریم که سیگنالِ PWM با یک امپدانسِ مشخص به گیتِ ترانزیستور برسد. عدد ۵۱ اهم (که بسیار نزدیک به امپدانس ۵۰ اهم استاندارد است)، برای تطبیق امپدانس (Impedance Matching) بینِ آیسیِ درایور و گیتِ IGBT استفاده میشود.
۱٪ بودنِ این مقاومت بسیار مهم است؛ چون اگر مقاومتِ گیت در هر کدام از IGBTها تفاوت داشته باشد (مثلاً یکی ۵۱ اهم باشد و دیگری ۵۵ اهم)، سرعت سوئیچینگ آنها تغییر میکند و این یعنی ایجادِ عدم تعادل در جریان و در نهایت سوختنِ یکی از IGBTها در اثرِ بارِ نامتقارن.
🛠️ کاربردهای حیاتی در دستگاه جوش:
۱. مقاومتِ گیت (Gate Resistor): اصلیترین وظیفه آن، کنترل سرعتِ شارژ و دشارژِ خازنِ گیتِ IGBT است. این کار از بروزِ «زنگزدگیِ سیگنال» (Ringing) و نوساناتِ ناخواسته جلوگیری میکند.
۲. حفاظت در برابر جریانِ لحظهای: در لحظهیِ روشن شدن، این مقاومت مثل یک سدِ کوچک عمل میکند تا جریانِ هجومیِ ناگهانی باعثِ سوختنِ پایهیِ گیتِ IGBT نشود.
۳. تخلیه گیت (Gate Discharge): وقتی آیسیِ درایور خاموش میشود، این مقاومت به همراهِ یک دیودِ موازی با آن (معمولاً ۱N4148)، مسیرِ تخلیهیِ سریعِ گیت را فراهم میکند.
🛠️ نکات تعمیرگاهی :
قانونِ طلایی در تعمیرات: هر زمان که IGBT دستگاهی سوخت،همیشه و حتماً مقاومتِ ۵۱ اهمِ گیتِ آن را تعویض کنید. حتی اگر با مولتیمتر سالم به نظر میرسد! حرارتِ ناشی از اتصالیِ IGBT میتواند ساختارِ داخلیِ این مقاومت را تغییر دهد و باعث شود در کارکردِ بعدی، IGBT جدید هم خیلی زود بسوزد.
تشخیصِ خرابی زیر بار: اگر دستگاهی دارید که در ظاهر درست کار میکند اما IGBTها بیش از حد داغ میشوند، یکی از دلایلِ اصلی، افزایشِ اهمِ همین مقاومت در اثرِ گرمایِ قبلی است. اگر اهم از ۵۱ به ۶۰ یا بالاتر رفته باشد، زمانِ سوئیچینگ طولانیتر شده و IGBT در «ناحیه خطی» میماند و داغ میکند.
توانِ مقاومت: همیشه از نوع Metal Film استفاده کنید. اگر فضایِ برد اجازه میدهد، استفاده از ۱/۲ وات به جایِ ۱/۴ وات، پایداریِ حرارتیِ بیشتری به دستگاهِ مشتریِ شما میدهد.
🛒 راهنمای خرید:

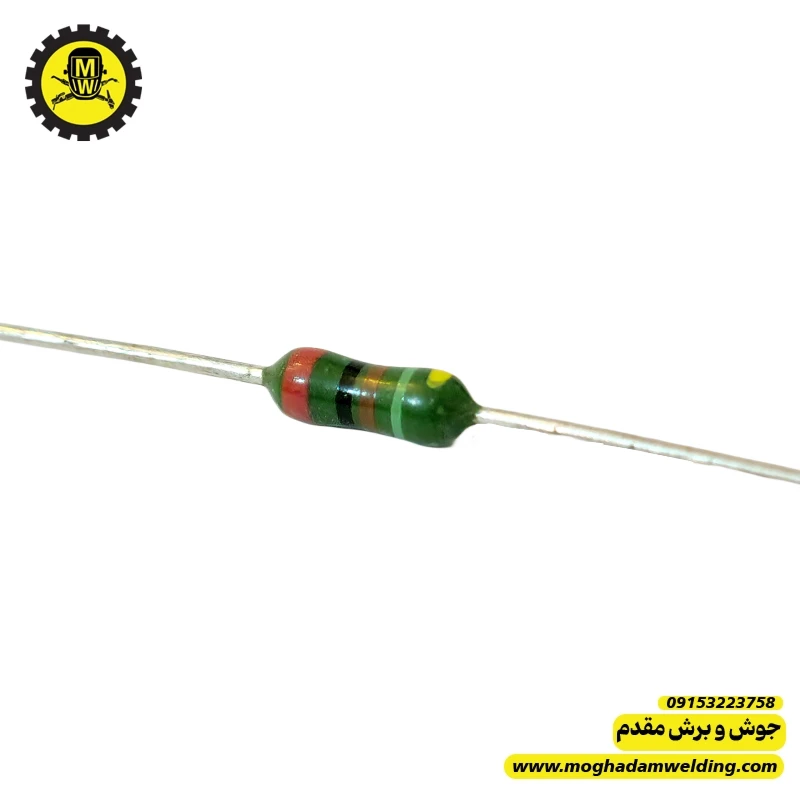

کد رنگی: (سبز، قهوهای، سیاه، طلایی/قهوهای) - نوارِ آخر (قهوهای) همان نشانگرِ ۱٪ بودن است.
برندهای پیشنهادی: برای این قطعه، کیفیتِ شرکتِ سازنده بسیار مهم است. سعی کنید از برندهایی مثل Yageo یا Vishay تهیه کنید که در برابر شوکهایِ حرارتیِ سریع، اهمشان دریفت نمیکند.
💡 نکته حرفهای برای شما:
آیا تا به حال با این صحنه مواجه شدهاید که پس از تعویضِ IGBTهای سوخته، دستگاه در حالتِ آزاد (بدون جوشکاری) صدایِ وزوزِ خفیفی دارد یا داغ میکند؟
این نشانه تغییرِ اهمِ مقاومتهای ۵۱ اهمِ گیت است. به دلیل تغییر اهم، سیگنالِ درایورِ دو طرف (مثلاً در یک دستگاه تمامپل) با هم هماهنگ نیستند و ترانسِ اصلی یا ترانسِ پالس شروع به لرزشِ مغناطیسی میکند. با تعویضِ دقیقِ این مقاومتها با یک ستِ ۱٪، این مشکل فوراً رفع میشود.
برای خرید این محصول و محصولات دیگر به سایت جوش و برش مقدم مراجعه کنید.
