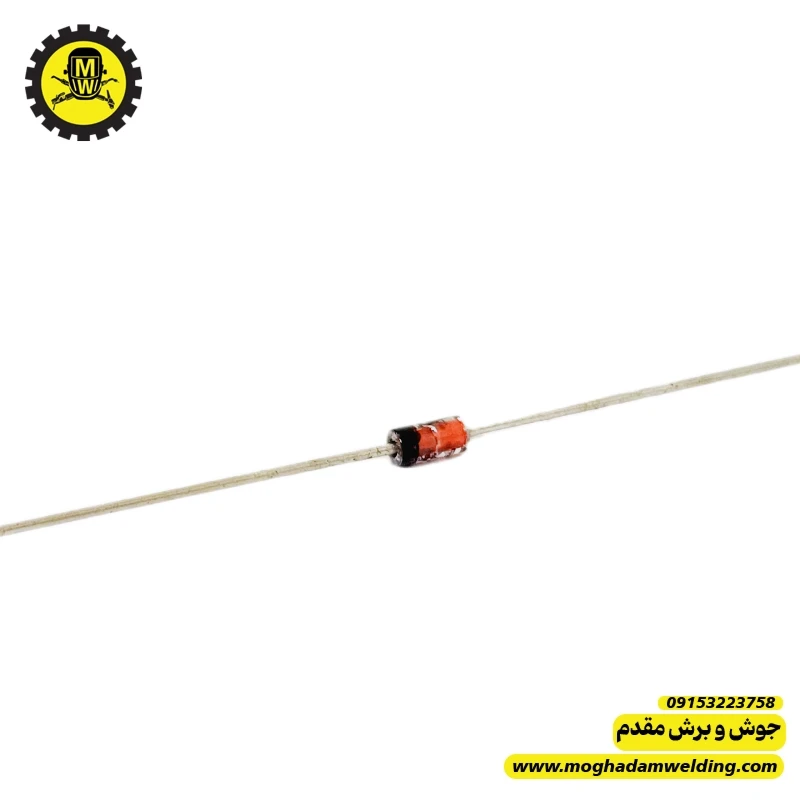

دیود زنر 1N4749که با ولتاژ ۲۴ ولت و توان ۰.۵ وات
در ادامه، تحلیل فنی این قطعه برای کارگاه تخصصی شما آورده شده است:
📊 تحلیل فنی: چرا 1N4749؟
ولتاژ شکست (Zener Voltage): ۲۴ ولت. این ولتاژ دقیقاً همان مقداری است که اکثر درایورهای IGBT (مانند سریِ TLP250 یا مدارات ترانزیستوری گسسته) برای کارکردِ بهینه به آن نیاز دارند.
توان ۰.۵ وات: این دیود برای مداراتِ سیگنال و درایور طراحی شده است، نه برای مداراتِ قدرت. در دستگاههای جوش، این دیود معمولاً در خروجیِ تغذیه ۲۴ ولتِ «برد تغذیه کمکی» (Auxiliary Power Supply) برای تثبیتِ ولتاژِ رلهها و آیسیهای درایور قرار میگیرد.
پکیج DIP: این مدل (DO-41) به دلیل پایه دار بودن، نصبِ آسانی دارد و در محیطهای صنعتی که لرزش زیاد است، نسبت به مدلهای SMD پایداریِ مکانیکیِ بالاتری دارد.
🛠️ کاربردهای حیاتی در دستگاه جوش:
۱. تثبیت ولتاژ گیت درایور: جلوگیری از بالا رفتنِ ولتاژ گیتِ IGBT از حد مجاز. اگر ولتاژ گیت از ۲۰-۲۲ ولت فراتر برود، لایهی اکسیدِ گیتِ IGBT سوراخ شده و قطعه برای همیشه میسوزد. دیود زنر 24 ولت (معمولاً در کنار یک مقاومت) وظیفه دارد این ولتاژ را «کپ» (Cap) کند.
۲. محافظتِ رلهها: در تغذیه کمکی، این زنر از بالا رفتنِ ناگهانیِ ولتاژِ مسیرِ تغذیهیِ رلهها (به دلیلِ نوساناتِ ترانس یا برگشتِ ولتاژ) جلوگیری میکند.
۳. تثبیت مرجعِ آیسیها: گاهی در مداراتِ پروتکت (محافظت)، از این دیود برای ساخت یک ولتاژِ مرجعِ پایدار برای مقایسهکنندهها (Comparators) استفاده میشود.
🛠️ نکات تعمیرگاهی (فوتِ کوزهگری) :
تستِ زنر: هرگز برای تستِ دیود زنر از مولتیمتر در حالتِ تست دیود (که فقط ولتاژ کمی اعمال میکند) استفاده نکنید! مولتیمتر شما فقط جهتِ مستقیم را چک میکند. برای تستِ واقعی زنر باید از یک منبع تغذیه متغیر (بالای ۳۰ ولت) و یک مقاومت سری (مثلاً ۱ کیلو) استفاده کنید و ولتاژ را روی آن ببینید.
علائم خرابی: دیود زنر ۲۴ ولت اگر بسوزد، معمولاً اتصال کوتاه میشود. در این حالت، بلافاصله ولتاژِ ۲۴ ولتِ دستگاه میافتد و دستگاه اصلاً روشن نمیشود (یا رلهها تیکتیک میکنند).
نکته برای سوختنِ مکرر: اگر دیود زنری که تعویض کردید، باز هم بعد از چند روز میسوزد، به هیچوجه به تعویضِ زنر اکتفا نکنید. این یعنی ولتاژِ خروجیِ تغذیه کمکی شما «رگوله» نیست و نوسانِ بالا دارد. در این موارد، حتماً خازنهای الکترولیتیِ مسیرِ ۲۴ ولت را چک کنید (ممکن است خشک شده باشند و باعثِ ریپلِ شدید شده باشند).
✅ مزایای دیود زنر 1N4749 (در دستگاه جوش)
- پایداریِ ولتاژِ مرجع: این دیود به عنوان یک «لنگرگاه ولتاژی» عمل میکند. در مدارهای درایور، ولتاژِ دقیقِ ۲۴ ولت حیاتی است؛ این دیود تضمین میکند که حتی اگر نوسانی در برق شهر باشد، درایورِ IGBT با ولتاژ ایمن کار کند.
- پاسخدهیِ فوقسریع (Fast Response): بر خلاف رگولاتورهای ولتاژ معمولی (مثل ۷۸۲۴)، دیود زنر سرعتِ واکنشِ بسیار بالایی به «اسپایکها» (Spikes) یا نوسانات ناگهانی ولتاژ دارد و بلافاصله آنها را محدود (Clamp) میکند.
- سادگی در طراحی و عیبیابی: مدارِ یک زنر، بسیار کمقطعه است. همین سادگی باعث میشود خرابیهایِ آن (که معمولاً به صورت اتصال کوتاه است) به راحتی توسط یک اهممتر قابل شناسایی باشد.
- ابعادِ کوچک و نصبِ آسان: پکیج DO-41 برای بردهای فشردهی دستگاه جوش ایدهآل است و فضای کمی اشغال میکند.
❌ معایب و چالشهای 1N4749
- ظرفیتِ توانِ پایین (0.5 وات): این بزرگترین نقطه ضعف آن است. اگر در مدارِ تغذیه کمکی (Aux) یک نوسانِ جدی یا خرابی در ترانسِ تغذیه رخ دهد، این دیود توانِ جذبِ انرژیِ زیاد را ندارد و به سرعت «جزغاله» شده و میسوزد.
- وابستگیِ شدید به دما (Thermal Coefficient): ولتاژ شکستِ زنر، تابعی از دماست. در دستگاه جوش که محیطِ بسیار داغی دارد، ولتاژِ ۲۴ ولتِ خروجیِ این زنر ممکن است در زمانِ سرد بودنِ دستگاه با زمانِ داغ بودنِ آن (پس از ۱ ساعت کار) کمی متفاوت باشد که این امر دقتِ درایور را تحت تاثیر قرار میدهد.
- تولیدِ نویز (Noise Generation): دیودهای زنر به طور ذاتی هنگامِ شکست (Breakdown)، مقداری نویزِ سفید تولید میکنند. اگر این دیود در مسیرِ فیدبکِ آیسیهایِ بسیار حساس قرار داشته باشد، ممکن است باعثِ نوسان در نمایشگر یا ناپایداریِ جزئی در PWM شود (که نیاز به خازنِ بایپاسِ کوچکِ موازی با آن دارد).
- خطرِ «نیمسوز شدن» (Degradation): گاهی زنر به جای اتصال کوتاه کامل، دچارِ «نشتی» یا تغییرِ ولتاژِ شکست میشود. یعنی به جای ۲۴ ولت، ۲۱ ولت میدهد. این خطرناکترین حالت است، چون دستگاه ظاهراً کار میکند اما IGBTها به دلیلِ «درایوِ ضعیف» (Under-drive) داغ میکنند و میسوزند.
🛒 راهنمای خرید و تشخیص اصالت:
برندها: سعی کنید برندهایی مثل ON Semiconductor یا Vishay تهیه کنید. دیودهای زنرِ بسیار ارزانِ بازار (بدون نام یا نامهای نامشخص) معمولاً تلورانس بالایی دارند (مثلاً به جای ۲۴ ولت، ۲۶ ولت میدهند که میتواند باعث سوختنِ IGBT شود).
تشخیص زنر تقلبی: زنرهای باکیفیت دارای نوارِ رنگیِ دقیق هستند و بدنهی آنها در برابرِ حرارتِ لحیمکاری تغییر شکل نمیدهد.
💡 نکته طلایی برای شما:
آیا تا به حال با این وضعیت روبرو شدهاید که دستگاه جوش کار میکند اما بعد از مدتی که دستگاه داغ میشود، ناگهان ارور میدهد یا از کار میافتد؟
یکی از دلایلِ اصلی، تغییرِ ولتاژِ زنر در اثر حرارت است. اگر دیود زنرِ بیکیفیتی استفاده کرده باشید، با بالا رفتنِ دما، ولتاژ شکستِ آن تغییر میکند و در نتیجه آیسیِ درایورِ شما در ولتاژِ غیرمجاز کار میکند.
آیا در بردهای تغذیهی کمکی (Aux)، زنر دیگری هم کنار این 1N4749 میبینید (مثلاً زنرهای ۱۲ یا ۵ ولت)؟ پیشنهاد میکنم در هر تعویضِ «بردِ تغذیه کمکی»، کلِ زنجیرهیِ زنرهایِ محافظتی را تعویض کنید تا خیالتان از بابتِ پروتکشنِ دستگاه راحت باشد.
