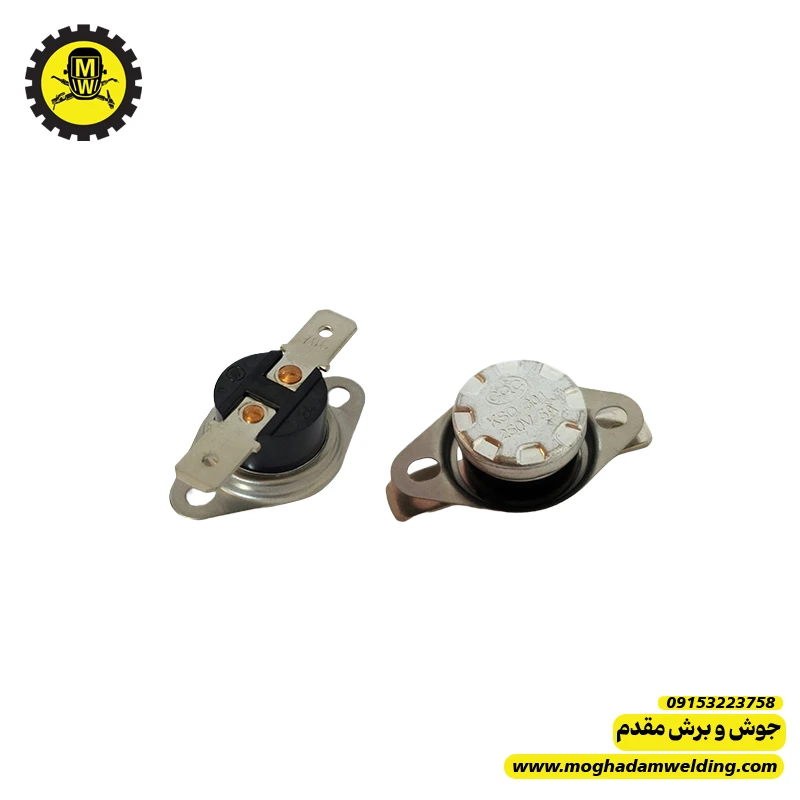

نقد و بررسی سنسور حرارتی قابلمه ای 70 درجه Normaly CLOSE 🌡️
🧩 مشخصات و ماهیت سنسور
- نوع: بیمتال قابلمهای (Thermostat / Thermal Switch)
- دما: ۷۰°C
- وضعیت کنتاکت: Normally Closed
یعنی در حالت عادی وصل است و وقتی دما به حدود ۷۰ درجه برسد قطع میکند
- نوع نصب: معمولاً با پیچ به هیتسینک، بدنه ترانس، یا شاسی فلزی.
در اینورتر جوش، معمولاً روی:
- هیتسینک IGBT / MOSFET
- ترانس اصلی
- دیودهای خروجی
بسته میشود تا در صورت داغ شدن، مدار را قطع یا فن را فعال / آلارم را روشن کند.
✅ مزایا
1. ساده و فوقالعاده قابل اعتماد
- بدون نیاز به تغذیه، آیسی، نرمافزار
- فقط دو تا پایه دارد؛ یا وصل است یا قطع.
2. عملکرد ایمنی مستقیم
- در دستگاه جوش میتوان:
- تغذیه درایور را قطع کرد
- فرمان خطا به برد کنترل داد
- اگر دما به ۷۰ برسد، قبل از آنکه IGBT یا دیود بسوزد، دستگاه میایستد.
3. قیمت مناسب و در دسترس
- نسبت به سنسور NTC + مدار مقایسهگر، هم ارزانتر است هم تعمیرش راحتتر.
4. ایدهآل برای حفاظت «حدی»
- برای کارگاه، یک حفاظت محکم میدهد:
یا دما عادی است و کار میکند
یا داغ شده و کلاً قطع میکند.
❌ معایب
1. عدم دقت و تنظیمپذیری
- دمای ۷۰ درجه ثابت است؛ شما نمیتوانید روی ۶۰ یا ۸۰ تنظیمش کنید.
- تولرانس معمولاً ±۵°C است (ممکن است روی ۶۵ یا ۷۵ عمل کند).
2. رفتار ضربهای (On/Off)
- این سنسور فقط دو حالت دارد: وصل یا قطع.
- مثل NTC یا سنسور آنالوگ نیست که روند افزایش دما را به برد گزارش دهد.
- یعنی «مدیریت هوشمند فن» نمیدهد؛ فقط «قطع اضطراری» میدهد.
3. هیسترزیس (برگشت با تاخیر)
- مثلاً روی ۷۰°C قطع میکند
ولی ممکن است روی ۵۰–۶۰°C دوباره وصل شود.
- این باعث:
- روشن/خاموش شدن پلهای دستگاه
- نارضایتی مشتری به خاطر قطع و وصلهای ناگهانی
4. وابستگی شدید به نصب صحیح
- اگر با خمیر سیلیکون حرارتی یا سطح صاف بسته نشود:
- دمای واقعی قطعه مثلاً ۹۰ شده
- اما سنسور هنوز فقط ۷۰ حس میکند و دیر قطع میکند
- یا اگر لق باشد، اصلاً درست عمل نمیکند.
🛠️ نکات تعمیرگاهی مخصوص شما
1. همیشه نوع NC را درست تشخیص بده
- روی بدنه معمولاً نوشته:
- `NC` یا `Normally Closed`
اگر اشتباهی نوع NO بگذارید، دستگاه برعکس عمل میکند (خطرناک است).
2. تست عملی در کارگاه
- روش ساده:
- در حالت سرد، با اهممتر → باید وصل (۰ اهم) باشد.
- با هیتگان / سشوار صنعتی آرام گرم کنید:
- نزدیک ۷۰°C → باید قطع شود (اهم بینهایت).
- بعد از خنک شدن، دوباره باید وصل شود.
3. محل نصب را جدی بگیر
- روی هیتسینک، حتماً:
- سطح را تمیز کن (بدون رنگ و چربی)
- از خمیر سیلیکون حرارتی نازک و پیچ محکم استفاده کن.
- اگر فقط با یک پیچ شل ببندید، عملاً «حسگر هوا» میشود، نه حسگر دمای هیتسینک!
4. رفتار عیبدار در دستگاه جوش
- چند نشانه رایج:
- دستگاه بعد چند دقیقه کار، ناگهانی قطع میکند → سنسور ممکن است خوب/بد باشد ولی فن ضعیف است یا گرد و خاک زیاد.
- دستگاه اصلاً روشن نمیشود → سنسور سوخته و در حالت قطع دائمی مانده.
- دستگاه دیرتر از حد انتظار قطع میکند → سنسور بیکیفیت یا بد نصب شده.
🛒 نکات خرید
- حتماً روی بدنهاش:
- درج دما: `70°C`
- نوع: `NC`
- برند خوانا داشته باشد.
- از سنسورهای خیلی ارزانِ بینام برای دستگاه جوش صنعتی استفاده نکن:
- شیفت دمای قطع در اینها زیاد است (مثلاً به جای ۷۰، روی ۸۵ میبرد).
- اگر دستگاه خیلی پرقدرت یا بسته است، گاهی بهتر است:
- از ۷۰ درجه به ۶۰ درجه تغییر بدهی
تا زودتر محافظت کند (بسته به طراحی دستگاه).
💡 جمعبندی برای آموزش هنرجوها
برای هنرجوها میتوان اینطور جا انداخت:
«سنسور قابلمهای ۷۰ درجه NC مثل یک فیوز حرارتی هوشمند است.
در حالت عادی راه را باز نگه میدارد، ولی اگر دستگاه زیادی داغ شود، مسیر را میبندد و جان IGBT و ترانس را نجات میدهد.»
