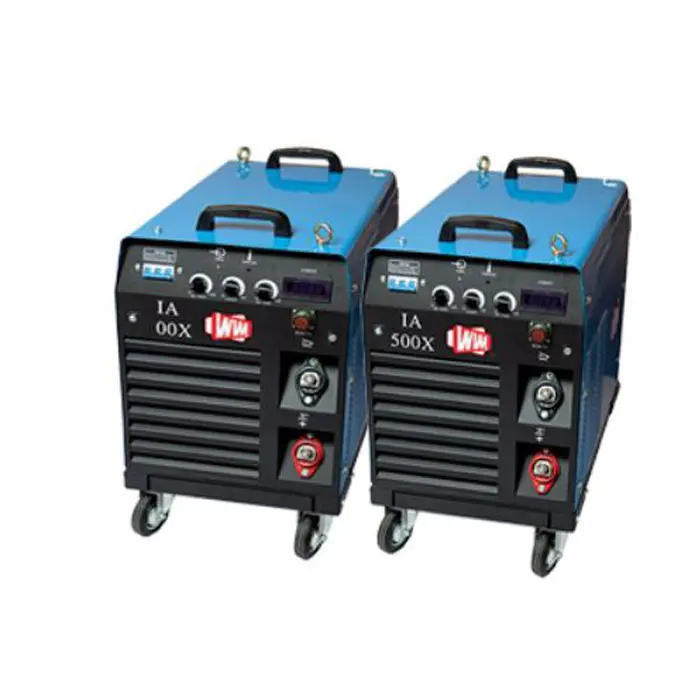

دستگاه جوش ویم مالزی مدل IA600X

🔍 تفاوت‌های ساختاری IA600X با IA500X

1.  قدرت خروجی: توان ۶۰۰ آمپر یعنی جریان ورودی (Input Current) بسیار بالاتر. این یعنی رله‌های استارت (Soft Start) و کنتاکتورهای داخلی بسیار بزرگتر و باکیفیت‌تر از مدل ۵۰۰ هستند.
2.  پل دیود ورودی: در این مدل، پل دیودهای ورودی معمولاً دارای هیت‌سینک‌های مجزا و فن‌های اختصاصی هستند. در تعمیرات، این پل دیودها اولین نقطه‌ای هستند که باید در صورت بروز مشکل در برق ورودی، تست شوند.
3.  مدار تغذیه کمکی (SMPS): در مدل ۶۰۰، تغذیه کمکی به قدری حیاتی است که در صورت نوسان جزئی، کل دستگاه قفل (Lock) می‌کند تا از آسیب به IGBTهای گران‌قیمت جلوگیری کند.

🛠 نکات تعمیرگاهی ویژه مدل ۶۰۰ (تجربیات تخصصی)

1.  چک کردن رله Soft Start: به دلیل آمپر بالای این دستگاه، رله‌های کنتاکتورِ سافت استارت فشار زیادی را تحمل می‌کنند. اگر دستگاه روشن می‌شود اما به محض زدن الکترود، خطای OC (Over Current) می‌دهد یا کنتاکتور نمی‌چسبد، اولین جایی که باید چک کنید کنتاکت‌های همین رله است که ممکن است به مرور زمان دچار سوختگی یا جرقه شده باشند.
2.  IGBTهای موازی: در مدل ۶۰۰، برای رسیدن به این جریان، IGBTها به صورت موازی (Parallel) بسته شده‌اند.
  نکته طلایی برای شما: اگر یک IGBT سوخت، حتماً کل ردیف (Bank) آن را چک کنید. تعویض تک‌تک آن‌ها کافی نیست؛ باید از نظر جریان‌دهی (Vce-sat) با هم جفت (Match) باشند، وگرنه یکی از آن‌ها داغ کرده و دوباره دستگاه را به تعمیرگاه برمی‌گرداند.
3.  سنسورهای جریان (Hall Effect Sensors): در این مدل، سنسور جریان (حلقه دور خروجی) بسیار دقیق است. خطاهای کاذب در نمایش آمپر یا پرش آمپر در حین جوشکاری، معمولاً به دلیل گرد و غبار فلزی روی سنسور هال یا خرابی مدار تقویت‌کننده (Op-Amp) پشت سنسور است.
4.  دمای عملیاتی: مدل ۶۰۰ به شدت حساس به «دمای محیط» است. اگر فن‌ها حتی ۵ درصد افت دور داشته باشند، دستگاه در آمپرهای بالا سریع وارد مدار حفاظت حرارتی می‌شود. سرویس فن در این مدل، بخشی از "تعمیرات دوره‌ای" محسوب می‌شود.

💡 پیشنهاد آموزشی برای مهندس مقدم

برای آموزش هنرجوها، این دستگاه بهترین نمونه برای تدریس مبحث «تکنولوژی موازی‌سازی در الکترونیک قدرت» است.
  نشان دهید چگونه مهندسی ویم، تقسیم جریان را بین IGBTها مدیریت کرده است.
توضیح دهید چرا استفاده از خازن‌های فیلتر با کیفیت (که در جلسات قبل صحبت کردیم) در مدل ۶۰۰ برای طول عمر IGBTها حیاتی است.

⚠️ هشدار ایمنی برای مدل ۶۰۰

خازن‌های لینک DC: در این مدل تعداد خازن‌های الکترولیتی ورودی بسیار زیاد است (مخزن انرژی بزرگ). هرگز بعد از خاموش کردن دستگاه، بلافاصله روی برد کار نکنید. حداقل ۵ تا ۱۰ دقیقه زمان نیاز است تا شارژ این خازن‌ها از طریق مقاومت‌های تخلیه (Bleeder) کم شود. باز هم تاکید می‌کنم: حتماً با یک لامپ رشته‌ای (به عنوان بار تخلیه) خازن‌ها را چک کنید.
اتصالات خروجی: ترمینال‌های خروجی ۶۰۰ آمپر، بسیار داغ می‌شوند. اگر مشتری از "افت آمپر در حین کار" شکایت دارد، قبل از باز کردن برد، اتصالات ترمینال‌ها و فیش‌های خروجی را چک کنید؛ ذوب شدن پلاستیک دور ترمینال یکی از علائم شایع در مدل ۶۰۰ است.
