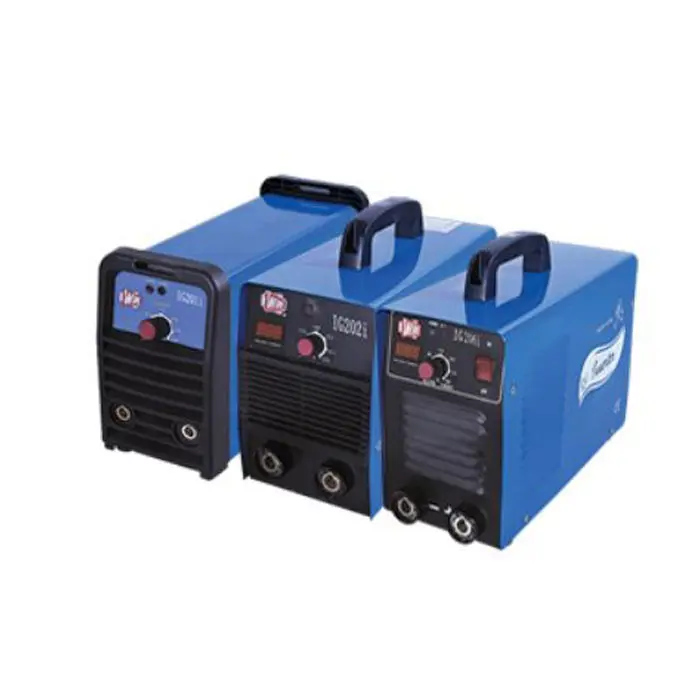

دستگاه WIM مدل IG 201i
🔍 تحلیل فنی دستگاه WIM IG 201i
این دستگاه در کلاس ۲۰۰ آمپر قرار دارد و برخلاف مدلهای غولآسا، تمرکز طراحی آن بر پایداری قوس در کارهای مداوم (Duty Cycle بالا) است.
معماری: معمولاً از توپولوژی Full Bridge یا Half Bridge در بخش قدرت استفاده میکند.
برد کنترل: در این مدل، برد کنترل به صورت ماژولار است که عیبیابی را برای تعمیرکار تسهیل میکند.
🛠 نکات تعمیرگاهی و عیبیابی (تجربیات تخصصی)
1. خازنهای صافی ورودی: در مدل 201i، به دلیل فشرده بودن قطعات، خازنهای لینک DC (خازنهای بزرگ) تحت فشار حرارتی هستند. اگر دستگاه در حین جوشکاری «پرش قوس» دارد یا ضعیف عمل میکند، اولویت اول تست ظرفیت (ESR) این خازنهاست.
2. مدار تغذیه کمکی (Auxiliary Power Supply): این مدل دارای یک منبع تغذیه مستقل برای برد کنترل است. اگر دستگاه هیچ واکنشی نشان نمیدهد (حتی فن روشن نمیشود)، مستقیماً سراغ مدار تغذیه بروید. خرابی آیسیهای تغذیه در این مدل به دلیل نوسانات برق ورودی شایع است.
3. فن خنککننده: برخلاف مدلهای بزرگتر، در 201i سیستم جریان هوای دستگاه بسیار حیاتی است. اگر فن نیمسوز باشد (دور پایینتر از حد معمول)، مدار Overheat سریعاً وارد عمل شده و دستگاه را قطع میکند. همیشه سلامت فن را با ولتاژ مستقیم چک کنید.
4. تست طبقه قدرت (IGBTs): اگر دستگاه فیوز میپراند، بدون شک یکی از IGBTها در حالت اتصال کوتاه است. در این مدل، حتماً قبل از تعویض IGBTهای جدید، مقاومتهای گیت و ترانس پالس را تست کنید. سوختن IGBT در مدل 201i بدون خرابیِ درایور گیت بسیار نادر است.
💡 پیشنهاد ویژه برای تدریس به هنرجویان
مدل 201i یک "آموزشگاه کامل" است! به هنرجویان خود نشان دهید:
نحوه ردیابی مسیر جریان: از پل دیود تا خازنها و نهایتاً خروجی.
اهمیت ایزولاسیون: چون مدار کنترل بسیار به بخش قدرت نزدیک است، ایزولاسیون صحیح در این مدل از اهمیت بالایی برخوردار است.
⚠️ هشدار ایمنی برای مدل 201i
تخلیه انرژی: با توجه به اینکه این دستگاه در بازه ۲۰۰ آمپر است، انرژی ذخیره شده در خازنها کمتر از مدلهای ۵۰۰ آمپر است، اما هرگز این انرژی را دستکم نگیرید. حتماً با یک لامپ ۲۰۰ وات، تخلیه را انجام دهید.
لحیمکاری: به دلیل تراکم بالای بردها در این مدل، هنگام تعویض قطعات (مثل IGBT یا دیودهای خروجی)، از هویه با توان مناسب (حداقل ۶۰ وات) و قلعکش باکیفیت استفاده کنید تا ترکهای مسی برد آسیب نبیند.
