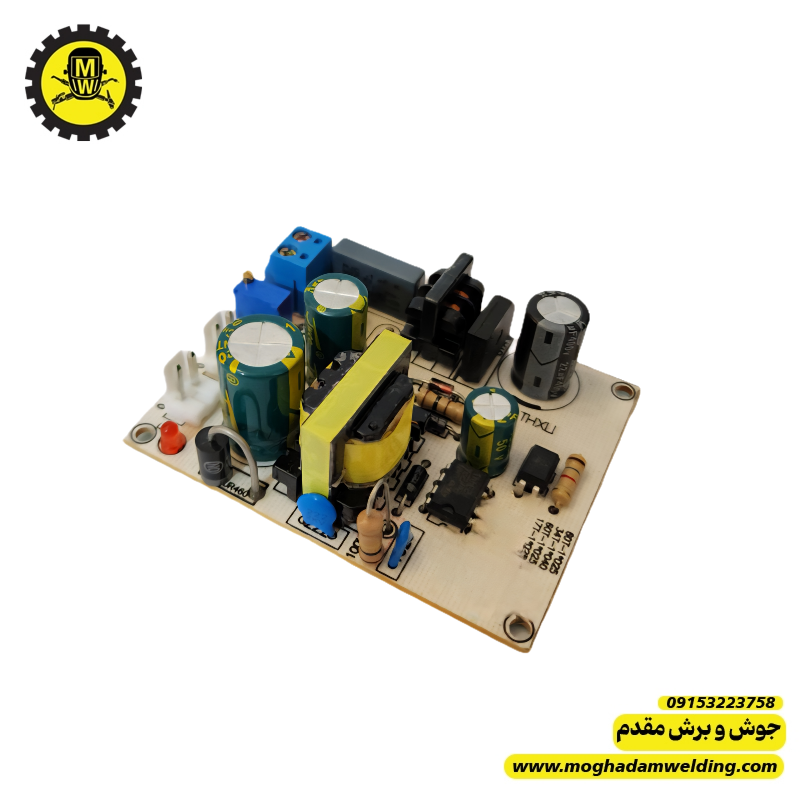

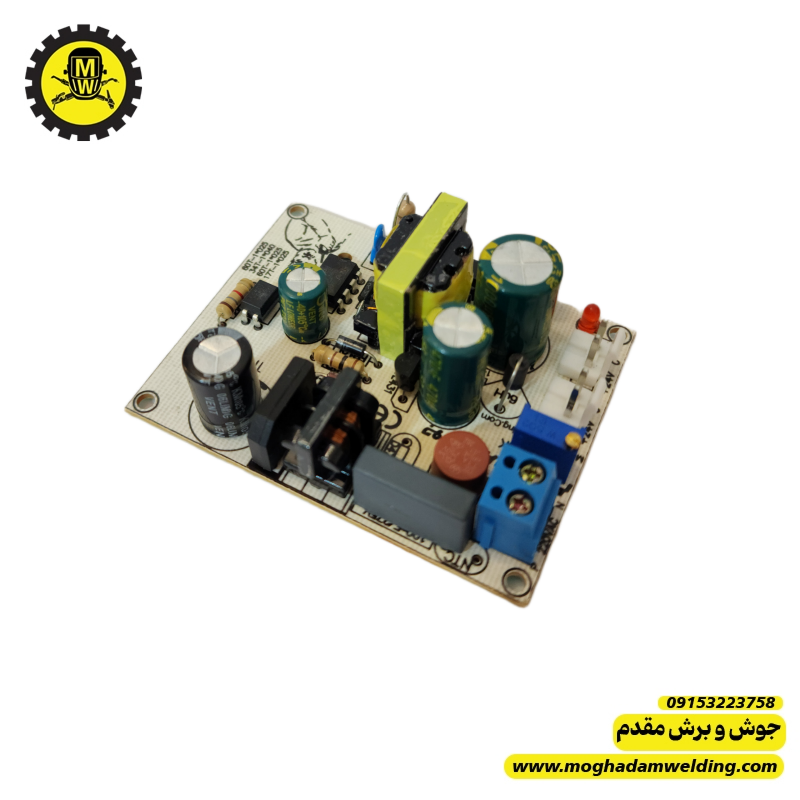

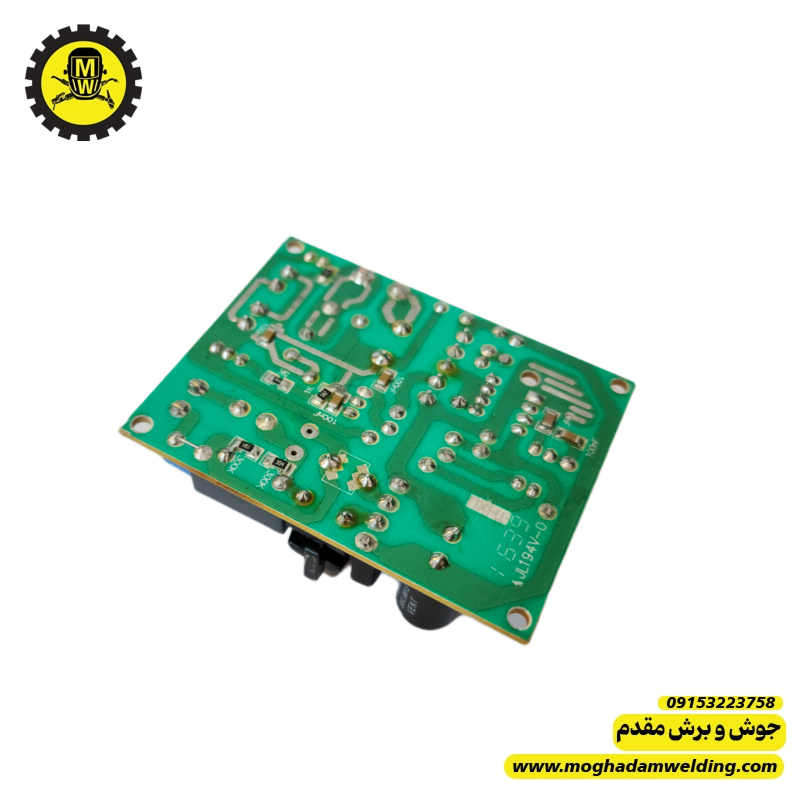

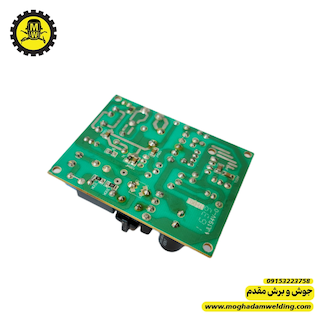

نقد و بررسی منبع تغذیه ۲۴ ولت ۱ آمپر برندجوش و برش مقدم
استفادههای درست (مطابق تعمیرات دستگاه جوش)
- تست فن 24V: اگر فن شما 0.2 تا 0.6 آمپر باشد، عالی است. اگر فنهای جتفن پرقدرت نزدیک 1A یا بالاتر باشند، ممکن است منبع به محدودکننده جریان برود و فن کامل دور نگیرد.
- تست رله 24V و بوبینها: مناسب، ولی برای بوبینهای بزرگ ممکن است جریان کم بیاورد.
- تست برد کنترل: اگر برد 24V میگیرد و مصرفش زیر 1A است، بهترین انتخاب است.
نکات حیاتی که باید چک شود
1) ولتاژ زیر بار
- بدون بار: حدود 24V
- با بار واقعی (مثلاً یک فن/لامپ 24V): اگر ولتاژ خیلی افت کند (مثلاً 18–20V)، یا منبع ضعیف شده یا بار شما بیش از 1A میکشد.
2) ریپل خروجی (مهم برای بردهای حساس)
اگر خروجی نویز/ریپل زیاد داشته باشد:
- فن ممکن است صدا بدهد
- مدارهای کنترلی (مثل مقایسهکنندهها LM393 یا ورودیهای حفاظتی) خطای کاذب بدهند
علت رایج: خشک شدن خازنهای خروجی در منبع سوئیچینگ.
3) حفاظت اتصال کوتاه
خیلی مهم است بدانیم این مدل:
- Current Limit دارد (جریان را محدود میکند و سالم میماند)
یا
- فقط فیوز دارد (در اتصال کوتاه ممکن است فیوز بپرد یا قطعه بسوزد)
تست سریع سلامت منبع (با مولتیمتر)
- خروجی را اندازه بگیر: 24V؟
- یک بار نزدیک 0.5 تا 1 آمپر وصل کن (مثلاً فن قوی یا مقاومت/لامپ مناسب) و دوباره ولتاژ را بگیر.
- اگر با بار نوسان دارد یا افت شدید دارد: 80٪ مواقع مشکل از خازنهای ثانویه یا مسیر فیدبک (اپتوکوپلر/TL431) است.
نکته انتخاب بین 24V 1A و 24V 3A در کارگاه
- 1A: برای تستهای اولیه و مصرفهای سبک، امنتر و کمریسکتر
- 3A: برای فنهای صنعتی، چند مصرفکننده همزمان، یا تست طولانیمدت بهتر
