مقاومت 6.8 کیلو اهم 0.5 وات
این مقاومت یکی از مقادیر خیلی پرمصرف در بردهای منبع تغذیه، فیدبک، درایور و مدارات کنترلی دستگاه جوش است.
مشخصات
- مقدار: `6.8kΩ`
- توان:`0.5W`
- نوع رایج: کربنی، متال فیلم، یا فیوزی
- تلرانس رایج:
- طلایی: `±5%`
- قرمز/قهوهای در 5 حلقه: `±1%` بسته به مدل

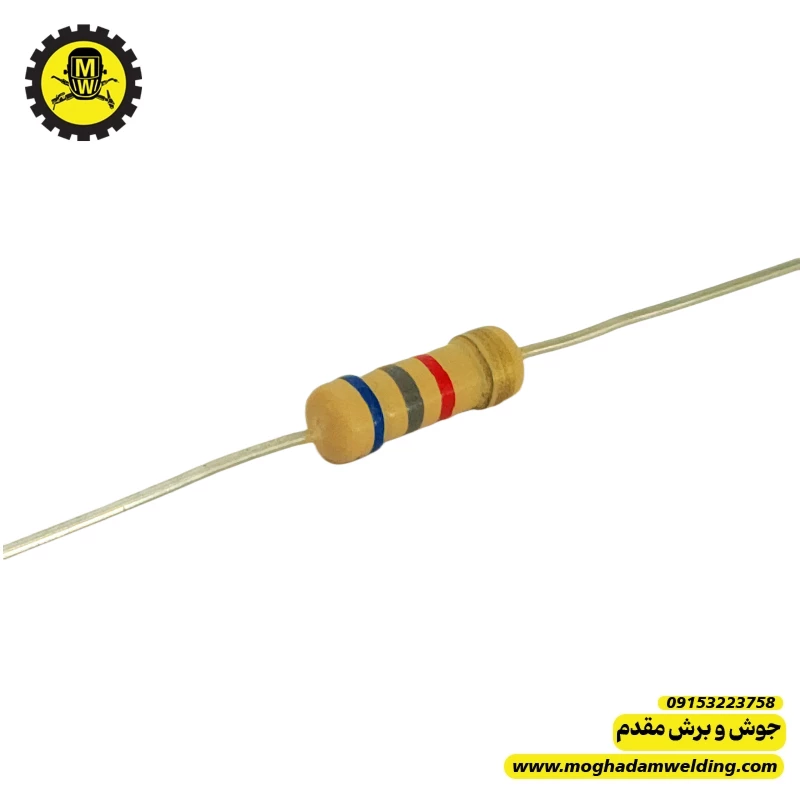

کد رنگ
چهار حلقه
- آبی
- خاکستری
- قرمز
- طلایی
کاربرد در دستگاه جوش
این مقدار مقاومت را زیاد در این بخشها میبینی:
1. مدار فیدبک
در مسیر تقسیم ولتاژ برای نمونهبرداری از خروجی یا ولتاژ مرجع
2. راهاندازی آیسی سوئیچینگ
در مدار تغذیه اولیه بعضی آیسیهای پاور مثل:
- UC3845
- TOP224
- TNY
- VIPer
3. بایاس ترانزیستور
برای محدود کردن جریان بیس یا تنظیم نقطه کار
4. مدار سنجش دما و پروتکشن
کنار LM393 یا اپتوکوپلرها و TL431
نکات تعمیرگاهی
اگر این مقاومت سوخته باشد:
- معمولاً خودش بیدلیل نمیسوزد
- باید مدار اطرافش هم چک شود:
- اپتوکوپلر
- TL431
- آیسی سوئیچینگ
- ترانزیستور
- دیود زنر
- خازن الکترولیت
اگر مقدارش بالا رفته باشد:
مثلاً از 6.8k تبدیل شده به 9k یا 12k:
- مدار فیدبک بههم میریزد
- ولتاژ خروجی اشتباه میشود
- پاور استارت نمیزند
- حفاظت بیموقع عمل میکند
تست با مولتیمتر
اگر روی برد تست میکنی:
- بهتر است یک پایه را بلند کنی
- چون قطعات موازی مقدار را اشتباه نشان میدهند
توان 0.5 وات یعنی چه؟
یعنی این مقاومت میتواند حداکثر حدود نیم وات گرما را تحمل کند.
برای 6.8kΩ اگر بخواهیم بیشترین ولتاژ مجاز تقریبی روی آن را حساب کنیم:
یعنی به صورت تقریبی اگر بیشتر از این ولتاژ مداوم روی آن بیفتد، باید به توان بالاتر فکر کرد.
توصیه برای تعمیر دستگاه جوش
اگر این مقاومت در بخش پاور یا استارتآپ قرار دارد:
- فقط مقدار اهم را نگاه نکن
- حتماً این موارد را هم بررسی کن:
- تغییر رنگ بدنه
- ترکخوردگی
- بالا رفتن مقدار در حالت داغ
- قطعی لحظهای
در دستگاههای جوش، مقاومتی که کنار قطعه داغ کار کرده، ممکن است در حالت سرد سالم به نظر برسد ولی زیر بار تغییر مقدار بدهد.
جایگزینی
میتوانی به جای 0.5 وات از 1 وات استفاده کنی اگر:
- جا داشته باشد
- فاصله پایهها بخورد
- به قطعات مجاور گیر نکند
این کار حتی بهتر هم هست، چون دوام بالاتری میدهد.
