👨🔧 نقد و بررسی کابل و انبر اتصال آماده با کانکتور ۵۰ نری
برای یک تعمیرکار حرفهای مثل شما، داشتن یک ست کابل و انبر اتصال باکیفیت در میز تست، به اندازه خودِ مولتیمتر اهمیت دارد. این مجموعه وظیفه انتقال جریان برگشتی مدار جوش را بر عهده دارد و هرگونه ضعف در آن، میتواند باعث تشخیص اشتباه در عیبیابی (مثل نوسان جریان یا جوش ضعیف) شود.

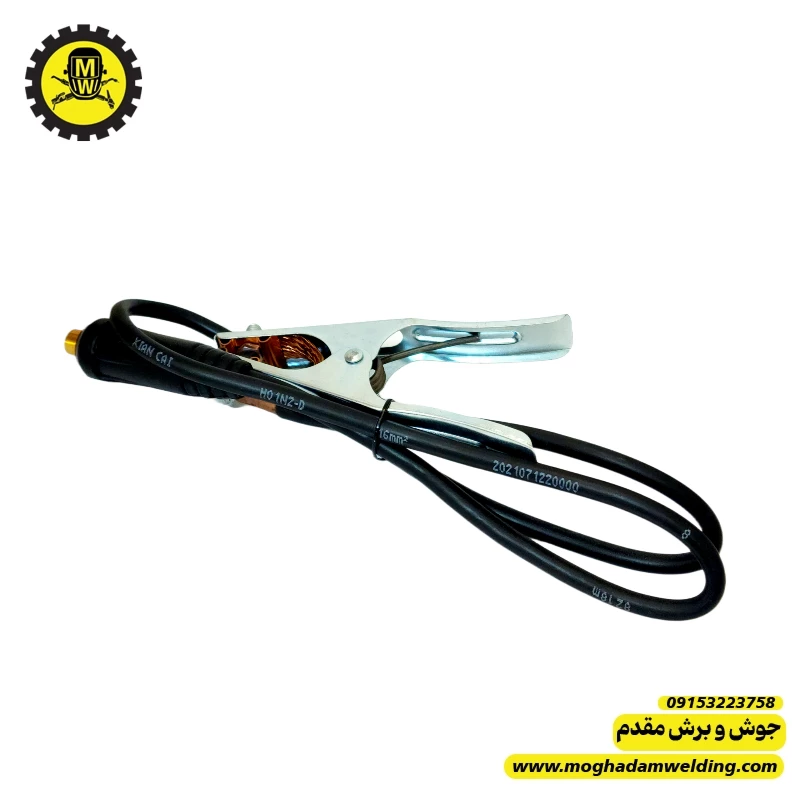

اجزای تشکیلدهنده این مجموعه
1. کانکتور ۵۰ نری (DKJ 35-50): سوکت استاندارد فلزی با روکش پلاستیکی محکم که برای دستگاههای ۲۰۰ آمپر به بالا (فیش بزرگ) استفاده میشود.
2. کابل جوش (معمولاً نمره ۱۲ یا ۱۶ ملیمتر): برای تستهای کارگاهی، انعطافپذیری کابل بسیار مهم است.
3. انبر اتصال (Earth Clamp):انبر فنری (معمولاً ۳۰۰ یا ۵۰۰ آمپر) برای برقراری اتصال محکم به قطعه کار.
مشخصات فنی و کاربرد
ظرفیت جریان: متناسب با فیش ۵۰، این ست میتواند تا حدود ۳۰۰ آمپر واقعی را (در سیکلهای کاری کوتاه تست) تحمل کند.
نوع اتصال: پیچ و مهرهای یا پرسی در داخل کانکتور و انبر.
کاربرد اصلی: اتصال بدنه یا قطعه کار به قطب منفی (یا مثبت بسته به نوع الکترود) دستگاه جوش جهت تکمیل مدار قدرت.
مزایا برای تعمیرکار ✅
سرعت در کار: آماده بودن کابل و سوکت باعث میشود بلافاصله بعد از تعمیر، دستگاه را زیر بار ببرید.
اتصال پایدار: کانکتور سایز ۵۰ به دلیل سطح تماس بالا، از جرقه زدن و ذوب شدن مادگی دستگاه جلوگیری میکند.
انعطافپذیری: کابلهای آماده شرکتی معمولاً نرمتر هستند و در فضای محدود کارگاه راحتتر جابجا میشوند.
معایب و نقاط ضعف احتمالی ❌
شل شدن پیچ داخلی: در بسیاری از مدلهای آماده، پیچ نگهدارنده کابل داخل فیش نری بعد از مدتی شل میشود که باعث داغ شدن شدید فیش میشود.
کیفیت فنر انبر: در مدلهای ارزانقیمت، فنر انبر اتصال بعد از چند بار داغ شدن خاصیت خود را از دست میدهد و اتصال ضعیف میشود.
جنس کابل: کابلهای با روکش پلاستیک بیکیفیت در برابر جرقههای جوش سریعاً آسیب میبینند.
نکات فنی و نگهداری 🔧
۱) پیشگیری از ذوب شدن فیش
همیشه به کارآموزان خود بگویید که فیش نری را داخل مادگی دستگاه کاملاً بچرخانند و سفت کنند. شل بودن فیش ۵۰ باعث ایجاد آرک (جرقه) در داخل سوکت و نابود شدن هر دو قطعه (نری و مادگی) میشود.
۲) بررسی محل اتصال کابل به انبر
بیشترین قطعی در این ست، در محل اتصال کابل به انبر اتفاق میافتد. به دلیل جابجایی زیاد، رشتههای مسی کابل به مرور از زیر پیچ میبرند. بهتر است سر کابل را با کابلشو یا ورق مسی تقویت کنید و سپس زیر پیچ انبر ببندید.
۳) تمیز نگه داشتن فکهای انبر
دوده و زنگزدگی روی فکهای انبر اتصال، مقاومت مسیر را بالا میبرد. برای تست دقیق دستگاه، همیشه فکهای انبر را با برس سیمی تمیز نگه دارید تا جریان واقعی دستگاه را روی نمایشگر یا کلمپمتر ببینید.
۴) انتخاب نمره کابل برای میز تست
اگر در کارگاه دستگاههای سه فاز یا آمپر بالا تعمیر میکنید، حتماً از کابل نمره ۱۶ استفاده کنید تا در تستهای طولانی، کابل داغ نشود و افت ولتاژ نداشته باشید.
