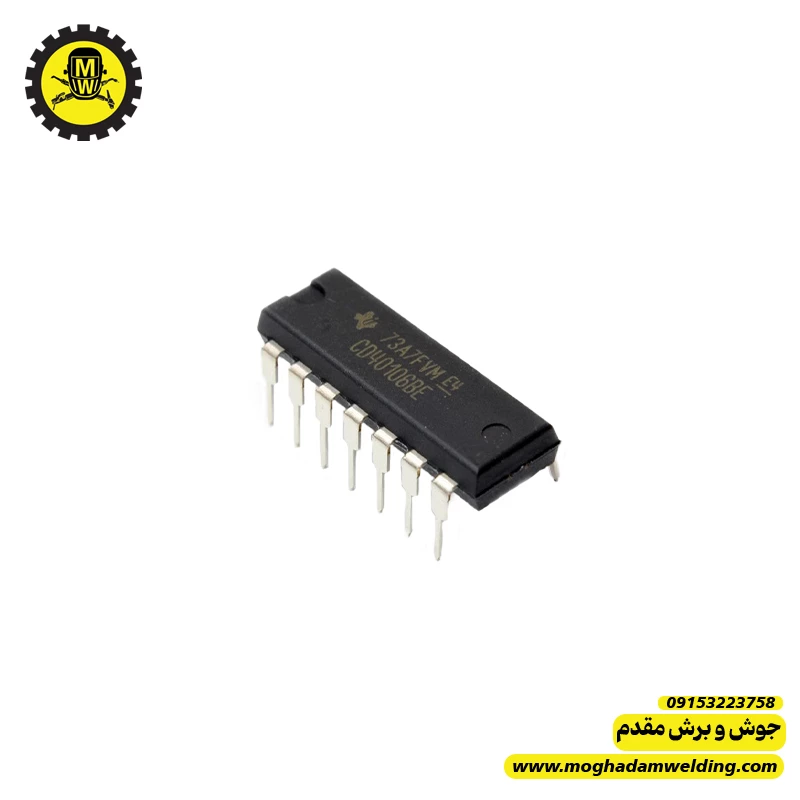

👨🔧 آیسی `CD40106`
`CD40106` یک آیسی CMOS شامل 6 گیت اینورتر اشمیتتریگر است.
یعنی هر گیت، ورودی با آستانه هیسترزیس دارد و برای پاکسازی نویز، شکلدهی پالس، و نوسانساز خیلی کاربردی است.
مشخصات کلی
- تعداد گیت: 6 عدد
- نوع: Inverter + Schmitt Trigger
- خانواده: CMOS
- ولتاژ کاری: معمولاً حدود `3V` تا `15V` (بسته به سازنده)
- مصرف: بسیار کم
- پکیج رایج: `DIP-14` و `SMD`
کاربرد در دستگاه جوش اینورتر
در بردهای جوش، این آیسی معمولاً در این بخشها دیده میشود:
1) شکلدهی پالس
برای تبدیل سیگنالهای نویزی به پالس تمیز و قابلاعتماد.
2) نوسانساز RC
با یک مقاومت و خازن میتواند **اسیلاتور ساده** بسازد.
3) تاخیر زمانی
در مدارهای:
- استارت
- ریست
- تاخیر فن
- Soft Start
4) حذف نویز
بهخاطر اشمیتتریگر بودن، برای ورودیهایی که نویز دارند عالی است.
مزایا
- ساده و ارزان
- مصرف پایین
- مقاوم در برابر نویز
- مناسب مدارهای کنترلی و تایمینگ
معایب
- برای بارهای قدرت مستقیم نیست
- اگر ولتاژ تغذیه ناپایدار باشد، خروجی هم بههم میریزد
- در صورت سوختن، بعضی گیتها سالم و بعضی خراب میشوند
نکات تعمیراتی
- اگر دستگاه روشن میشود ولی سیگنال کنترلی درست ندارد، این آیسی را بررسی کنید.
- در مدار نوسانساز RC، خرابی خازن یا مقاومت اطرافش میتواند باعث شود آیسی ظاهراً سالم ولی مدار بیکار شود.
- با مولتیمتر، ورودی و خروجی هر گیت را از نظر اتصال کوتاه یا نشتی چک کنید.
جمعبندی
`CD40106` در دستگاه جوش بیشتر یک آیسی فرمان و پالایش سیگنال است، نه آیسی قدرت.
خرابی آن معمولاً باعث بد کار کردن تایمینگ، نویز، یا روشن نشدن صحیح بخش کنترلی میشود.
