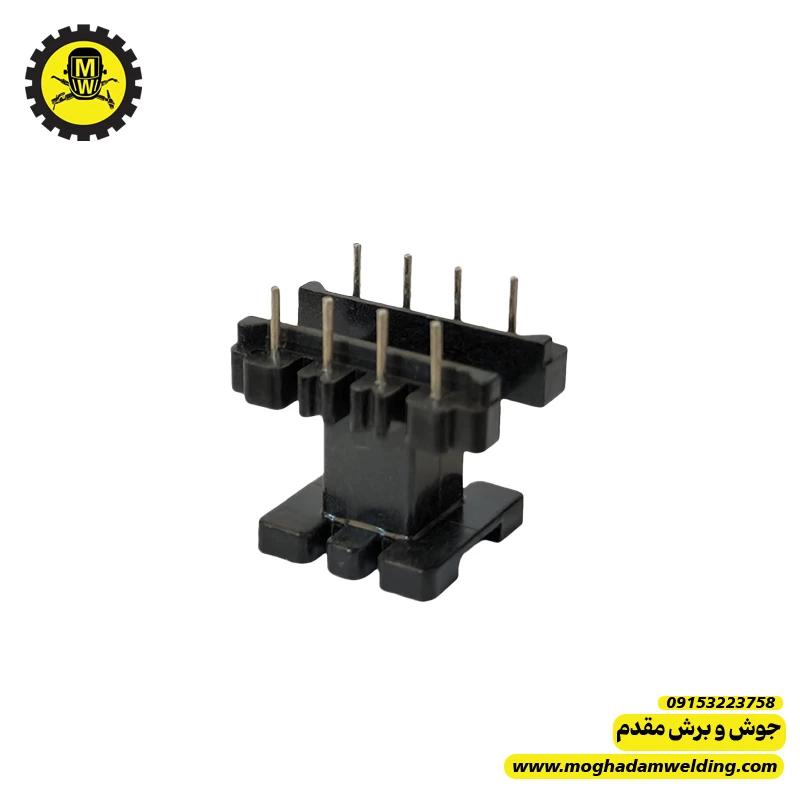

قرقره E25

👨‍🔧 قرقره E25 (هسته فریت E25)

E25 یک هسته فریت نوع E-Core است که در ترانس‌های سوئیچینگ دستگاه‌های جوش اینورتر (بخش درایور یا تغذیه کمکی) استفاده می‌شود.

مشخصات تقریبی مکانیکی

- عرض کلی هسته: حدود 25 میلی‌متر
- نوع ساختار: E + E (دو تکه روبه‌رو)
- جنس: فریت (Ferrite)
- کاربرد در فرکانس‌های بالا (معمولاً 20kHz تا 100kHz)

> عدد 25 معمولاً به عرض دهانه بیرونی هسته اشاره دارد.

کاربرد در دستگاه جوش

 1️⃣ ترانس درایور گیت IGBT
برای ایزوله کردن پالس‌های PWM از آی‌سی کنترل به گیت IGBT

2️⃣ ترانس تغذیه کمکی (SMPS)
تولید ولتاژهای:
- +15V
- -5V
- +12V
- +5V

3️⃣ فیدبک ایزوله

مزایا نسبت به هسته‌های بزرگ‌تر (E42 / E55)

✅ ابعاد کوچک
✅ مناسب مدار فرمان
✅ تلفات پایین در توان‌های کم
✅ قیمت مناسب

علائم خرابی قرقره E25 در دستگاه جوش

🔧 روشن نشدن دستگاه
🔧 نبودن ولتاژ 15 ولت در برد کنترل
🔧 پالس نرسیدن به گیت IGBT
🔧 صدای تیک‌تیک منقطع از برد

تست عملی در تعمیرگاه مهندس مقدم

 ✅ تست اهم‌گیری سیم‌پیچ
با مولتی‌متر:
- اولیه معمولاً چند اهم تا ده‌ها اهم
- ثانویه کمتر از اولیه

اگر بی‌نهایت بود → سیم‌پیچ قطع شده.

✅ تست ولتاژ خروجی
اگر دستگاه روشن است ولی:
- 15V ندارید
- آی‌سی کنترل تغذیه نمی‌شود

احتمال:
- سوختن سیم‌پیچ
- ترک خوردن پایه‌ها
- لحیم سرد

نکته طلایی تعمیراتی 🔥

در بسیاری از دستگاه‌های جوش ایرانی:

اگر مقاومت‌های گیت سوخته باشند ولی IGBT سالم باشد،
گاهی علت اصلی ضعف پالس ترانس E25 است.

در این حالت:
- خروجی ترانس دامنه کافی ندارد
- IGBT نیمه روشن می‌شود
- گرمای غیرعادی ایجاد می‌کند

نکته نصب

✅ استفاده از نوار عایق نسوز بین لایه‌های سیم‌پیچ
✅ رعایت جهت پیچش اولیه و ثانویه
✅ کنترل فاصله هوایی (Air Gap) در صورت نیاز

برای خرید این محصول و محصولات دیگر به سایت جوش و برش مقدم مراجعه کنید.
