پروگرامر هاتل HATTEL X

👨‍🔧 پروگرامر HATTEL X

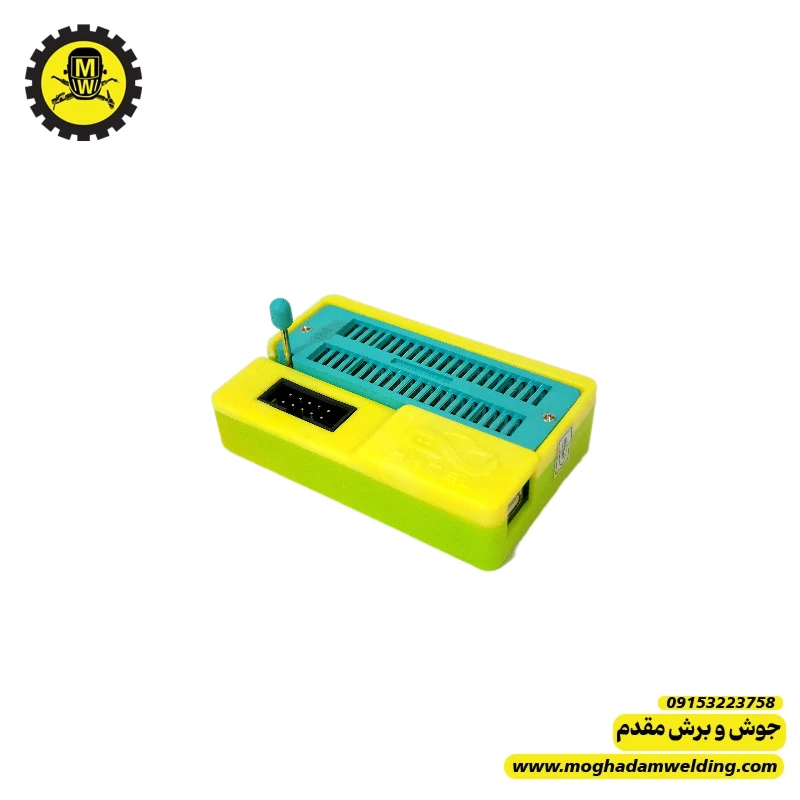

پروگرامر HATTEL X یک دستگاه برنامه‌ریز چندمنظوره برای میکروکنترلرها و آی‌سی‌های حافظه است که در تعمیرات بردهای صنعتی و الکترونیکی (از جمله بردهای دستگاه جوش دیجیتال) کاربرد دارد.

کاربرد در تعمیر دستگاه جوش

در دستگاه‌های جوش دیجیتال یا اینورترهای پیشرفته که دارای:

- میکروکنترلر (MCU)
- EEPROM
- SPI Flash
- آی‌سی‌های سریال

هستند، در صورت خرابی نرم‌افزار یا پاک شدن برنامه، با پروگرامر می‌توان:

✅ آی‌سی را دوباره برنامه‌ریزی کرد
✅ بکاپ گرفت
✅ دامپ سالم روی آی‌سی نو رایت کرد

 آی‌سی‌های قابل پروگرام (رایج)

- سری 24Cxx (EEPROM)
- سری 25Qxx (SPI Flash)
- برخی میکروکنترلرهای AVR
- بعضی MCU های ARM (بسته به نسخه نرم‌افزار)

 موارد استفاده در برد جوش

🔹 دستگاه روشن می‌شود ولی تنظیمات ذخیره نمی‌شود → احتمال خرابی EEPROM
🔹 صفحه نمایش روشن است ولی عملکرد ندارد → احتمال خرابی برنامه MCU
🔹 دستگاه قفل نرم‌افزاری شده → نیاز به ری‌پروگرام

مراحل کلی کار با پروگرامر

1️⃣ خارج کردن آی‌سی از برد (یا استفاده از کلیپس)
2️⃣ اتصال به پروگرامر
3️⃣ خواندن اطلاعات (Read)
4️⃣ گرفتن بکاپ
5️⃣ پاک کردن (Erase)
6️⃣ رایت فایل جدید (Write)
7️⃣ Verify

نکات مهم 🔥

✅ قبل از رایت حتماً بکاپ بگیرید
✅ اگر آی‌سی روی برد است، برق کامل برد قطع باشد
✅ در صورت رایت نشدن، پایه WP یا HOLD بررسی شود
✅ کابل پروگرامر کوتاه باشد تا نویز نگیرد

خطاهای رایج هنگام پروگرام

- Chip Not Detected → اتصال اشتباه پایه‌ها
- Verify Error → آی‌سی معیوب یا ولتاژ ناپایدار
- Blank Check Fail → آی‌سی قفل نرم‌افزاری دارد

✅ نکته تجربی در بردهای جوش ایرانی

گاهی دستگاه روشن می‌شود ولی:

- آمپر روی نمایشگر اشتباه نشان می‌دهد
- پارامترها ریست می‌شوند

در این موارد معمولاً EEPROM نیم‌سوز شده و با تعویض و رایت فایل سالم مشکل حل می‌شود.

برای خرید این محصول و محصولات دیگر به سایت جوش و برش مقدم مراجعه کنید.
