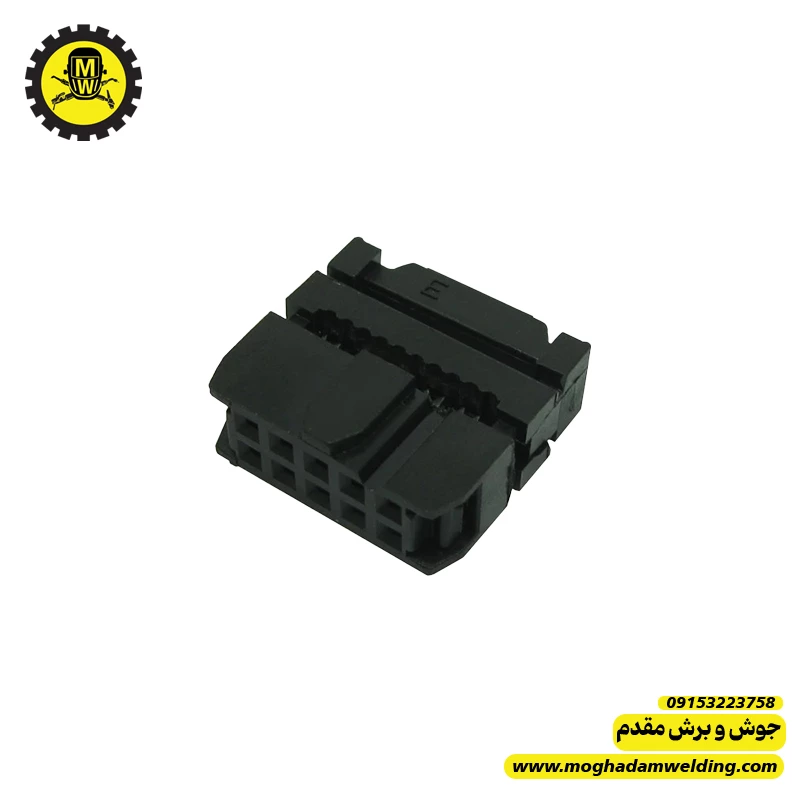

نقد و بررسی سوکت IDC 2×5 👌
✅ IDC 2×5 یعنی چی؟
- 2×5 یعنی:
- ۲ ردیف
- ۵ پین در هر ردیف
- مجموعاً ۱۰ پین
- IDC مخفف:
> Insulation Displacement Connector
یعنی سوکتی که بدون لخت کردن سیم، با فشار تیغه داخل سیم فرو میرود و اتصال برقرار میکند.
✅ مشخصات فنی رایج
| مشخصه | مقدار رایج |
| تعداد پین | 10 |
| آرایش | 2×5 |
| گام (Pitch) | 2.54mm |
| نوع کابل | فلت (Ribbon Cable) |
| نوع اتصال | پرس شونده |
✅ کاربرد در دستگاه جوش اینورتر
در دستگاههای جوش معمولاً برای اتصال بین:
- برد کنترل ↔ برد پاور
- برد نمایشگر ↔ برد اصلی
- پنل جلو ↔ برد کنترل
- برد درایور IGBT ↔ برد PWM
استفاده میشود.
معمولاً سیگنالهایی مثل:
- +15V
- +5V
- GND
- PWM
- فیدبک جریان
- فیدبک ولتاژ
- سیگنال محافظت (Protect)
از طریق این کابل عبور میکنند.
✅ مزایا
✔ نصب سریع
✔ مرتب بودن سیمکشی
✔ قیمت پایین
✔ استاندارد و در دسترس
✅ ایرادات رایج در تعمیر
در دستگاه جوش خیلی دیده میشود:
- شل شدن سوکت
- قطع شدن یکی از رشتههای کابل فلت
- سولفاته شدن پینها
- اشتباه جا زدن (برعکس زدن)
⚠ اگر یکی از پینهای PWM قطع شود، دستگاه روشن میشود ولی خروجی ندارد.
✅ نکته مهم در تعمیر
برای تست:
1. با مولتیمتر روی بیزر، continuity همه ۱۰ رشته کابل را چک کن.
2. سوکت را از نظر داغشدگی بررسی کن.
3. اگر دستگاه خطای Protect میدهد، این کابل اولین جایی است که باید بررسی شود.
