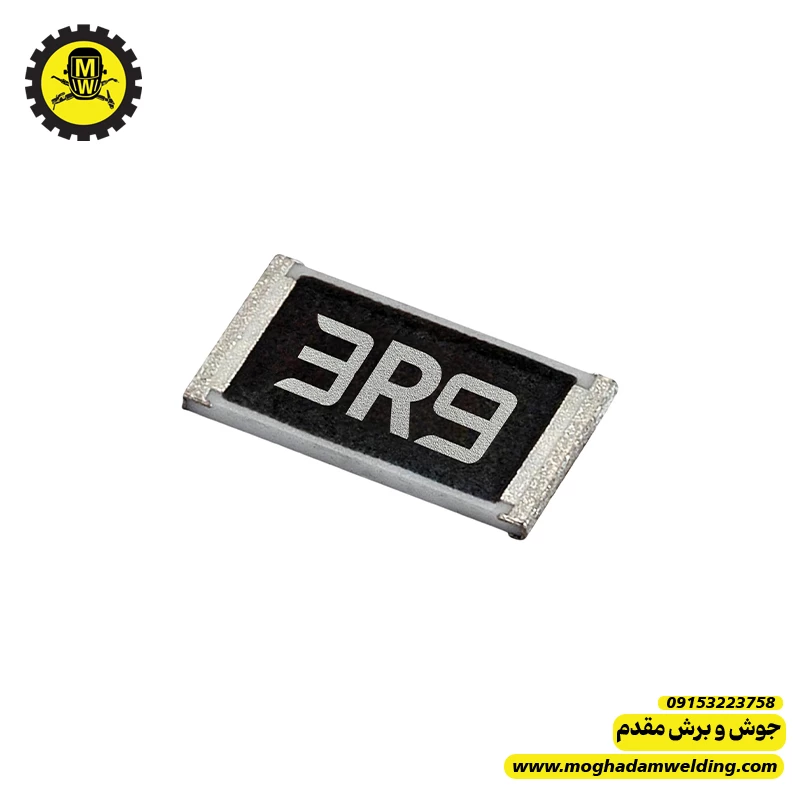

👨🔧 مقاومت 3.9 اهم SMD سایز 2512
این مقاومت مقدار کم و توان نسبتاً بالایی دارد و معمولاً در مدارهای قدرت، گیت درایو و سنس جریان استفاده میشود.
کاربرد در دستگاه جوش اینورتر
1️⃣ مقاومت گیت IGBT ✅ بسیار مهم
در مسیر خروجی درایور به گیت IGBT قرار میگیرد.
وظایف:
- کنترل سرعت شارژ و دشارژ گیت
- جلوگیری از نوسان (Ring)
- کاهش EMI
مقدار 3.9 اهم نشان میدهد که طراحی مدار نیاز به سوئیچینگ سریعتر دارد.
2️⃣ سنس جریان لحظهای
گاهی در مدارهای شنت قدرت استفاده میشود.
3️⃣ مدار اسنابر خاص
در برخی طراحیها کنار خازنهای فیلم قرار میگیرد.
تاثیر مقدار 3.9 اهم در گیت
اگر مقدار کم باشد (مثل 3.9Ω):
✅ سوئیچینگ سریعتر
✅ تلفات سوئیچینگ کمتر
ولی اگر بیش از حد کم شود:
⚠️ نوسان گیت
⚠️ استرس به درایور
⚠️ احتمال سوختن IGBT
تست با مولتیمتر
چون مقدار کم است:
1️⃣ پرابها را به هم بزنید (مثلاً 0.3Ω نشان میدهد).
2️⃣ مقاومت را اندازه بگیرید.
3️⃣ مقدار سیم پراب را کم کنید.
✅ نکته مهم مهندس مقدم
اگر مقاومت 3.9 اهم 2512 در مسیر گیت سوخته باشد:
در 90٪ موارد علت اصلی:
- اتصال کوتاه شدن IGBT
- خرابی آیسی درایور
- یا مشکل ترانس درایور
است.
فقط تعویض مقاومت بدون بررسی گیت و درایور، باعث سوختن مجدد قطعه میشود
