👨🔧 نقد و بررسی مقاومت 2.7 اهم SMD سایز 2512
مقاومت 2.7Ω SMD سایز 2512 یک مقاومت توانبالا در دستهی قطعات نصب سطحی (SMD) است. برخلاف مقاومتهای معمولی SMD که توان ناچیزی دارند، سایز 2512 به دلیل ابعاد بزرگتر، برای تحمل توان و جریان طراحی شده است و در مدارهای قدرت نقش کلیدی ایفا میکند.
مشخصات فنی
- مقدار مقاومت: 2.7 اهم (Ω)
- سایز پکیج: 2512 (حدود 6.3 در 3.2 میلیمتر)
- توان نامی: معمولاً 1 وات (در برخی برندهای خاص تا 2 وات)
- تلرانس: غالباً ±1% یا ±5%

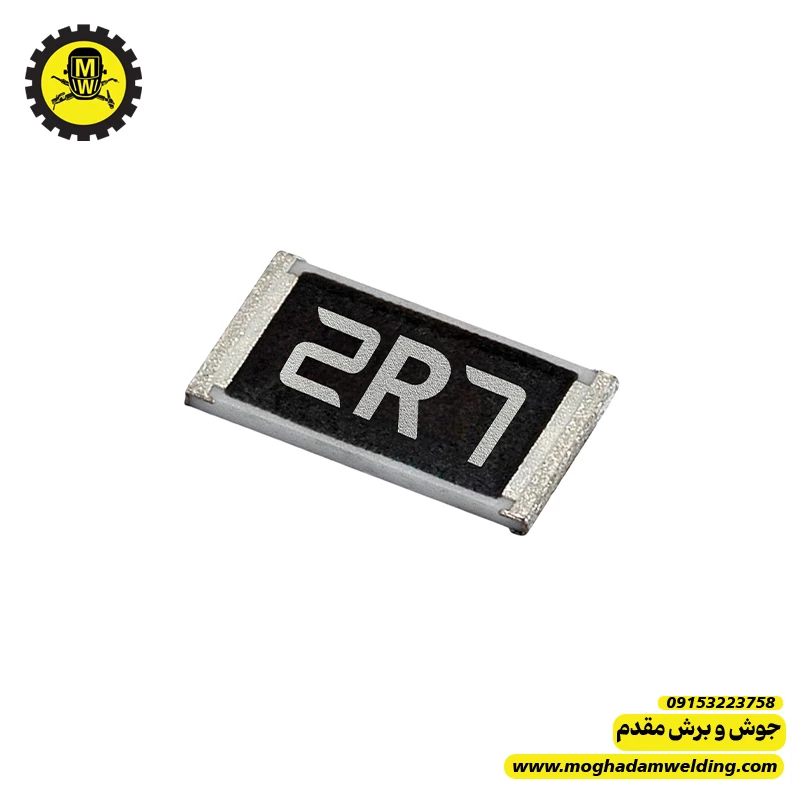

- کد روی قطعه: معمولاً به صورت 2R7 نوشته میشود.
کاربردها در دستگاه جوش اینورتر
در دستگاههای جوش، این مقاومت به دلیل مقدار کم و توان بالا معمولاً در بخشهای حساس زیر به کار میرود:
1. مدار درایور (Gate Driver): برای کنترل سرعت شارژ و دشارژ گیت IGBT یا ماسفتها. مقدار 2.7 اهم جریانی لحظهای بالایی را برای سوئیچینگ سریع فراهم میکند.
2. مدار اسنابر (Snubber): برای دمپ کردن نوسانات و ضربات ولتاژی روی کلیدهای قدرت.
3. بخش تغذیه کمکی: به عنوان مقاومت محدودکننده در مسیر جریانهای کوچک اما با پالسهای شدید.
مزایا ✅
تحمل توان بالا: سایز 2512 بهترین گزینه برای بردهایی است که محدودیت فضا دارند اما نیاز به مقاومت 1 وات دارند.
پایداری حرارتی: به دلیل سطح تماس بیشتر با برد، دفع حرارت بهتری نسبت به سایزهای 1206 یا 0805 دارد.
دقت بالا: معمولاً در مدلهای لایه ضخیم (Thick Film) با دقت خوبی تولید میشوند.
معایب ❌
اشغال فضا: نسبت به سایر قطعات SMD فضای زیادی روی PCB اشغال میکند.
حساسیت به فشار مکانیکی: به دلیل طول زیاد، اگر برد دچار خمیدگی شود، احتمال ترک خوردن بدنه سرامیکی مقاومت وجود دارد.
نکات تعمیراتی برای مهندس مقدم 🔧
1. علت سوختن: اگر این مقاومت در مسیر گیت IGBT سوخته باشد، حتماً خود IGBT و آیسی درایور را تست کنید؛ چون سوختن این مقاومت معمولاً ثانویه است و بر اثر شورت شدن سوئیچ قدرت رخ میدهد.
2. جایگزینی: در صورت عدم دسترسی به سایز 2512، هرگز از سایزهای کوچکتر (مثل 1206) استفاده نکنید چون بلافاصله میسوزند. در موارد اضطراری میتوانید از یک مقاومت معمولی 1 وات DIP (پایهدار) با لحیمکاری دقیق استفاده کنید.
3. تست روی برد: به دلیل مقدار بسیار کم (2.7 اهم)، مولتیمتر باید در وضعیت تست اهم دقیق باشد. حتماً مقاومت پرابهای خود را در محاسبات لحاظ کنید.
جمعبندی:
مقاومت 2.7 اهم 2512 یک قطعه استراتژیک در بخش درایور دستگاههای جوش SMD است. سلامت این قطعه تضمینکننده عملکرد صحیح سوئیچینگ و جلوگیری از تلفات حرارتی در IGBTهاست.
