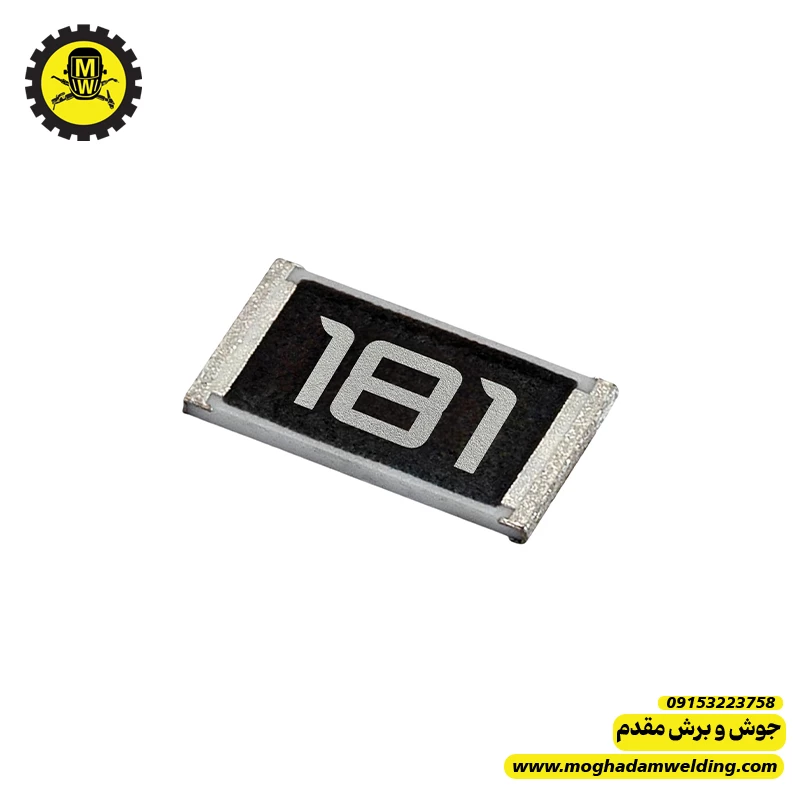

👨🔧 مقاومت SMD مقدار 180 اهم سایز 2512
این مقاومت از نوع SMD توان بالا است و در بردهای دستگاه جوش معمولاً در مسیرهایی استفاده میشود که جریان یا توان بیشتری نسبت به مقاومتهای معمولی 1206 لازم است
مشخصات فنی
- کد روی مقاومت SMD:
181
- پکیج: 2512
- ابعاد تقریبی:
6.3mm × 3.2mm
- توان نامی:
معمولاً بین 1 وات تا 2 وات
- تلرانس رایج:
±5% یا ±1%
کاربرد در دستگاههای جوش اینورتر
1️⃣ مقاومت محدودکننده جریان
در مسیر تغذیه مدارهای کنترلی یا LED های نشانگر.
2️⃣ مدار اسنابر (Snubber)
برای محدود کردن پالسهای ولتاژ ناگهانی در مدار سوئیچینگ.
3️⃣ مقاومت تخلیه (Discharge)
در کنار خازنها برای تخلیه بار الکتریکی.
4️⃣ مسیر فیدبک
در برخی طراحیها در مدار نمونهبرداری ولتاژ یا جریان استفاده میشود.
دلیل استفاده از سایز 2512
سایز 2512 وقتی انتخاب میشود که:
- توان تلفاتی بیشتر باشد
- گرمای بیشتری تولید شود
- مقاومت در مسیر نیمهقدرت قرار داشته باشد
در بردهای جوش این مقاومتها معمولاً نزدیک:
- ترانس درایور
- IGBT
- مدار اسنابر
قرار میگیرند.
علائم خرابی
🔧 سیاه شدن یا ترک خوردن بدنه
🔧 تغییر مقدار مقاومت
🔧 قطع شدن کامل (مدار باز)
در بسیاری از موارد اگر این مقاومت بسوزد باید حتماً بررسی شود:
- IGBT
- دیودهای فست
- درایور گیت
چون سوختن آن اغلب نتیجه یک مشکل دیگر در مدار قدرت است
✅ روش تست
با مولتیمتر:
- مقدار باید حدود 180Ω باشد.
- برای دقت بیشتر بهتر است یک پایه از برد جدا شود
