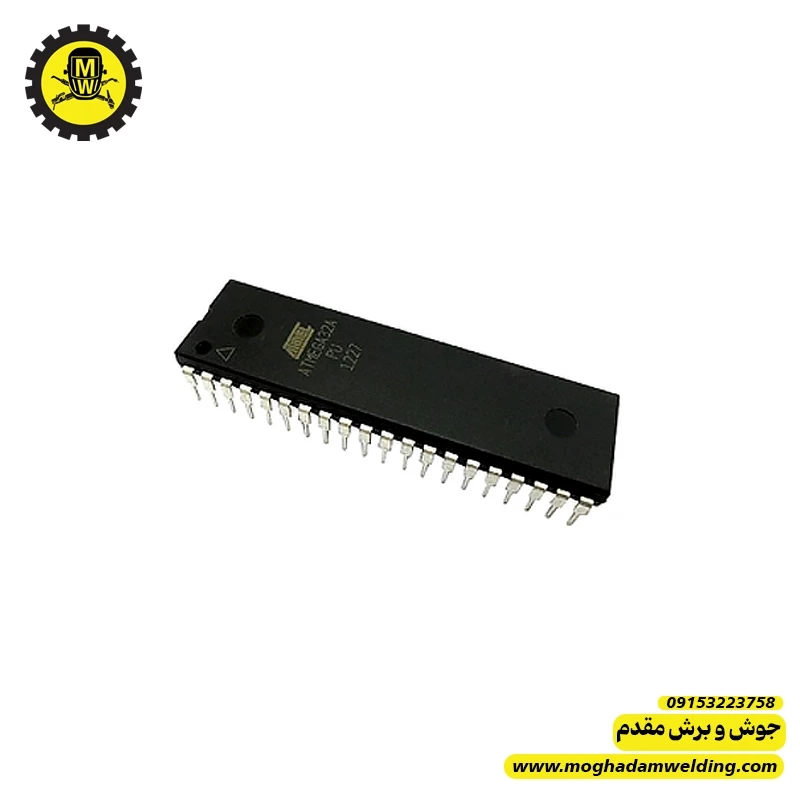

میکروکنترلر ATmega32 🔧⚡
معرفی:
ATmega32 یک میکروکنترلر 8 بیتی از خانواده AVR شرکت Atmel (Microchip) است که در بسیاری از پروژههای الکترونیکی، بردهای کنترلی و تجهیزات صنعتی استفاده میشود. این آیسی دارای حافظه داخلی، تایمرها، ADC و پورتهای ورودی/خروجی متعدد است و برای کنترل و پردازش داده در مدارها کاربرد دارد.
- مشخصات فنی
- نوع: میکروکنترلر AVR
- تعداد پایه: 40 پایه (DIP)
- ولتاژ کاری: 4.5 تا 5.5 ولت
- فرکانس کاری: تا 16 MHz
- حافظه Flash: 32 کیلوبایت
- حافظه SRAM: 2 کیلوبایت
- حافظه EEPROM 1 کیلوبایت
- دارای ADC ده بیتی (8 کانال)
- دارای USART ،SPI ،I2C
کاربردها
- بردهای کنترل صنعتی
- پروژههای رباتیک
- دستگاههای اندازهگیری
- سیستمهای کنترلی الکترونیکی
- برخی بردهای کنترل دستگاههای صنعتی
مزایا
- پایداری بالا
- تعداد زیاد پینهای ورودی و خروجی
- وجود ADC داخلی
- برنامهنویسی نسبتاً ساده
- پشتیبانی از پروتکلهای ارتباطی مختلف
معایب
- سرعت پایینتر نسبت به میکروکنترلرهای 32 بیتی
- مصرف حافظه محدود برای پروژههای بزرگ
- نیاز به پروگرامر برای برنامهریزی
خرابیهای رایج
- سوختن بر اثر اتصال کوتاه در پورتها
- آسیب در اثر ولتاژ بیش از حد
- خرابی در اثر ESD (الکتریسیته ساکن)
- از کار افتادن در اثر نویز شدید تغذیه
علائم خرابی
- اجرا نشدن برنامه
- داغ شدن آیسی
- کار نکردن پورتهای ورودی/خروجی
- عدم ارتباط از طریق USART یا SPI
نکته تعمیرگاهی مهم ⚡
در مدارهایی که از ATmega32 استفاده میشود، اگر کریستال یا خازنهای کریستال خراب شوند میکروکنترلر عملاً اجرا نمیشود و دستگاه کاملاً مرده به نظر میرسد. در این حالت ابتدا کریستال و خازنهای 22pF اطراف آن بررسی شوند قبل از اینکه خود میکرو تعویض شود. 🔧
