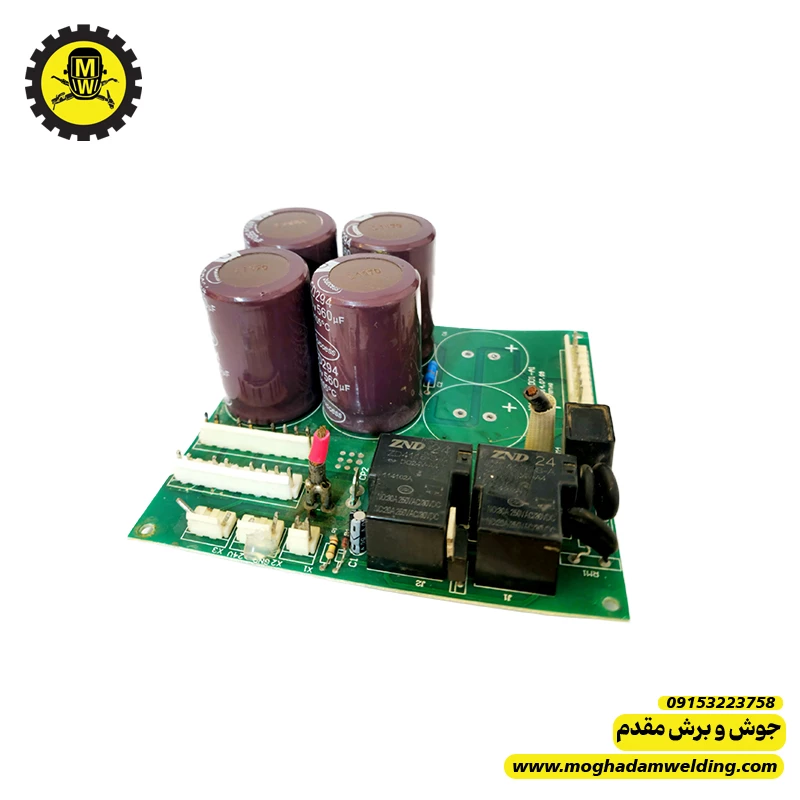

برد پاور استوک دستگاه جوش اینورتر (تکنولوژی IGBT) ⚡🔧
معرفی:
برد پاور مهمترین بخش دستگاه جوش اینورتر است که وظیفه تبدیل ولتاژ DC به جریان سوئیچینگ فرکانس بالا و در نهایت تولید جریان مناسب برای جوشکاری را دارد. در این برد از ترانزیستورهای قدرت IGBT برای سوئیچ کردن جریان استفاده میشود. نوع استوک معمولاً از دستگاههای سالم باز شده و پس از تست عرضه میشود.
مشخصات
- نوع: برد پاور دستگاه جوش اینورتر
- تکنولوژی سوئیچینگ: IGBT
- ولتاژ ورودی: حدود 300 ولت DC از بخش رکتیفایر
- خروجی: جریان فرکانس بالا به ترانس سوئیچینگ
- دارای IGBT های قدرت
- دارای دیودهای فست یا هرزگرد
- مجهز به هیت سینک و سیستم خنککننده
- مناسب دستگاههای 160 تا 250 آمپر (بسته به مدل)
کاربردها
- تبدیل برق DC به سوئیچینگ فرکانس بالا
- تغذیه ترانس فرکانس بالا
- تولید جریان مناسب برای قوس جوش
- استفاده در تعمیر دستگاههای جوش اینورتر
مزایا
- قیمت کمتر نسبت به برد نو
- قطعات اصلی کارخانهای
- مناسب برای تعمیر سریع دستگاه
- قابل استفاده در بسیاری از دستگاههای IGBT
معایب
- کارکرده بودن برد
- احتمال ضعیف شدن خازنها یا قطعات
- ممکن است نیاز به بررسی قبل از نصب داشته باشد
- احتمال تفاوت در چیدمان سوکتها
خرابیهای رایج
- سوختن IGBT
- سوختن دیودهای هرزگرد
- خرابی مقاومت گیت
- آسیب دیدن درایور IGBT
- قطع شدن **مسیرهای مسی برد
علائم خرابی
- روشن شدن دستگاه بدون خروجی جوش
- روشن شدن چراغ Fault یا Protect
- پریدن فیوز هنگام روشن شدن
- صدای غیرعادی از ترانس
- ناپایداری قوس جوش
نکات مهم هنگام خرید
- تست سالم بودن IGBT ها
- بررسی عدم اتصال کوتاه بین کلکتور و امیتر
- سالم بودن دیودهای قدرت
- بررسی هیت سینک و عایقها
- نبود سوختگی یا تغییر رنگ برد
نکته تعمیرگاهی مهم 🔧⚡
در بسیاری از دستگاههای جوش اینورتر، وقتی **IGBT پاور میسوزد معمولاً فقط تعویض ترانزیستور مشکل را حل نمیکند. باید حتماً موارد زیر هم بررسی شوند:
- مدار درایور IGBT
- مقاومتهای گیت
- دیودهای هرزگرد
- خازنهای اسنابر
در غیر این صورت IGBT جدید دوباره در اولین استارت دستگاه خواهد سوخت.
