نقد و بررسی خازن پلیاستر 10 نانوفاراد 100 ولت

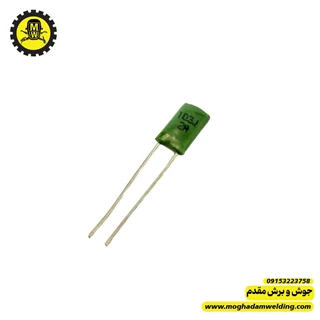

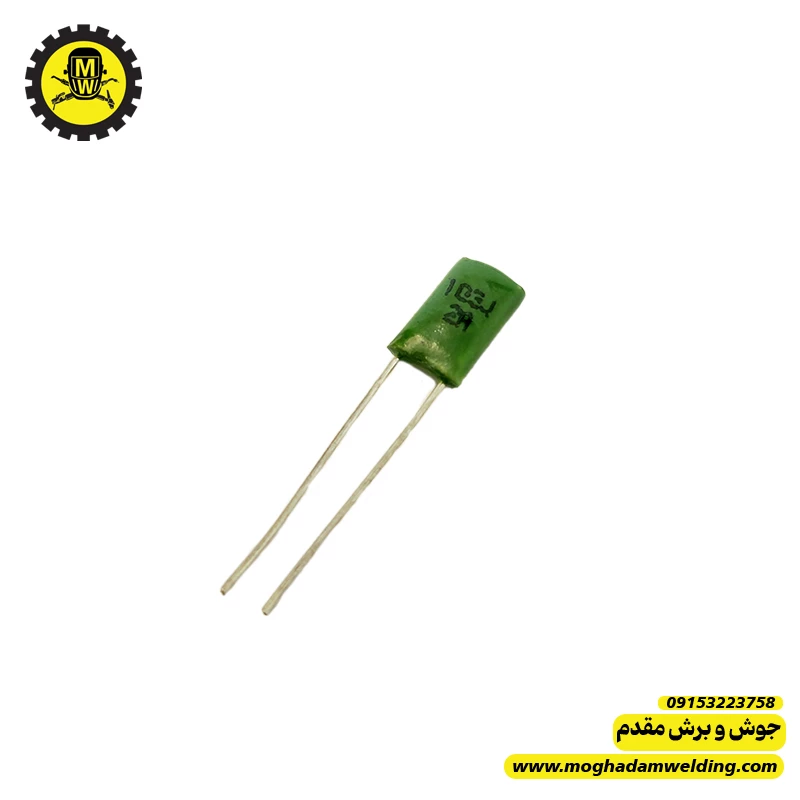

خازن پلیاستر 10nF 100V یکی از خازنهای فیلمی پرکاربرد در مدارهای الکترونیکی و بردهای کنترلی است. این خازن بیشتر در مدارهای فیلتر، حذف نویز، اسنابر و تثبیت سیگنال استفاده میشود.
مقدار این خازن برابر است با:
- 10 نانوفاراد
- 0.01 میکروفاراد
- 10000 پیکوفاراد
مشخصات فنی
- نوع: Polyester Film Capacitor
- ظرفیت: 10nF
- ولتاژ کاری: 100V
- تلورانس: معمولاً ±5% یا ±10%
- پلاریته: بدون قطب
- شکل ظاهری: مکعبی یا قطرهای
- دمای کاری معمول: -40 تا +85 درجه
کاربردها
در دستگاههای الکترونیکی و مخصوصاً دستگاه جوش اینورتر در بخشهای زیر استفاده میشود:
- مدار فیلتر نویز
- مدار اسنابر ترانزیستور یا IGBT
- مدار PWM
- مدار فیدبک ولتاژ
- مدار حذف نویز اپتوکوپلر
- فیلتر ورودی آیسیهای کنترلی
این خازن معمولاً نزدیک قطعاتی مثل:
- TL494
- SG3525
- UC3842
- اپتوکوپلر
- ترانزیستورهای درایور
قرار میگیرد.
مزایا
- پایداری خوب در فرکانسهای متوسط
- بدون قطب بودن و نصب آسان
- نویز کم
- عمر نسبتاً بالا
- مناسب برای مدارهای کنترل و فیلتر
معایب
- نسبت به خازنهای پلیپروپیلن تحمل پالس کمتری دارد
- در دمای بالا ممکن است ظرفیت کمی تغییر کند
- نمونههای ارزان بازار دقت کمی دارند
خرابیهای رایج
1. کاهش ظرفیت
باعث تغییر عملکرد مدار فیلتر یا تایمینگ میشود.
2. نشتی داخلی
میتواند باعث ناپایداری در مدار PWM یا فیدبک شود.
3. اتصال کوتاه
کم اتفاق میافتد ولی در اثر ولتاژ ضربهای ممکن است رخ دهد.
4. ترک یا سوختگی بدنه
در اثر حرارت زیاد یا اسپایک ولتاژ.
علائم خرابی در دستگاه جوش
- ناپایداری فرکانس سوئیچینگ
- صدای ویز یا تقتق در پاور
- کار نکردن صحیح مدار فیدبک
- داغ شدن قطعات درایور
- اختلال در کنترل آمپر
گاهی خرابی یک خازن کوچک 10nF باعث میشود کل مدار پایدار کار نکند
روش تست
با LCR متر
ظرفیت باید حدود 10nFباشد.
با مولتیمتر
نباید اتصال کوتاه نشان دهد.
بررسی ظاهری
وجود موارد زیر نشانه خرابی است:
- ترک بدنه
- تغییر رنگ
- سوختگی
نکات خرید
- ترجیحاً از برندهای باکیفیت استفاده شود
- پایهها اکسید نشده باشند
- ولتاژ واقعی 100V یا بیشتر باشد
- در صورت کار در مدارهای نویزی، بهتر است از کیفیت بالاتر استفاده شود
نکته تعمیراتی
در بردهای دستگاه جوش اینورتر خازنهای 10nF معمولاً در مدارهای:
- اسنابر
- فیلتر نویز درایور
- فیدبک PWM
کار میکنند. اگر این خازن خراب شود ممکن است:
- سوئیچینگ ناپایدار شود
- اسپایک ولتاژ بالا برود
- و در نهایت IGBT آسیب ببیند
به همین دلیل در تعمیرات حرفهای فقط قطعات بزرگ بررسی نمیشوند؛ همین خازنهای کوچک هم گاهی نقش محافظ اصلی مدار را دارند.
