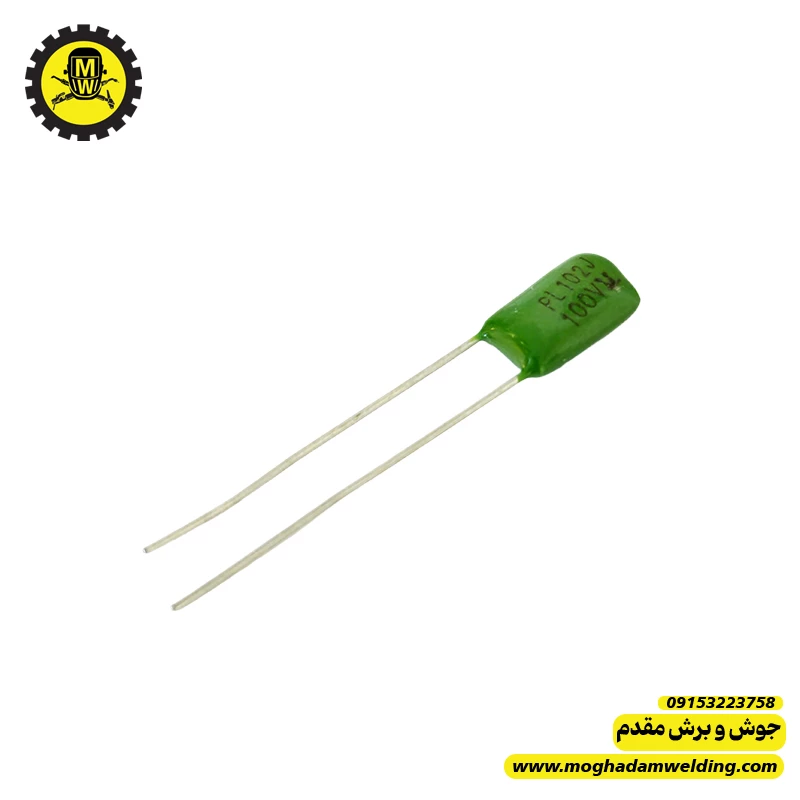

نقد و بررسی خازن پلیاستر 1 نانوفاراد 100 ولت
خازن پلیاستر 1nF 100V یکی از خازنهای پرکاربرد در مدارهای الکترونیکی و برد دستگاه جوش است که بیشتر برای:
- حذف نویز
- فیلتر فرکانس بالا
- اسنابر
- تایمینگ
- فیدبک
- محافظت از PWM
استفاده میشود.
مقدار 1 نانوفاراد برابر است با:
- 1000 پیکوفاراد
- 0.001 میکروفاراد
مشخصات فنی
- نوع: Polyester Film Capacitor
- ظرفیت: 1nF
- ولتاژ کاری: 100V
- پلاریته: بدون قطب
- تلورانس: معمولاً ±5% یا ±10%
- شکل ظاهری: مکعبی یا قطرهای
کاربردها در دستگاه جوش
✅ مدار اسنابر
✅ حذف نویز PWM
✅ فیلتر فرکانس بالا
✅ مدار درایور IGBT
✅ مدار فیدبک
✅ مدار کنترل TL494 / SG3525
✅ کاهش اسپایک ولتاژ
در دستگاه جوش اینورتر معمولاً کنار:
- ترانزیستورها
- اپتوکوپلر
- PWM
- گیت درایور
دیده میشود.
مزایا
1. پایداری مناسب
نسبت به خازنهای سرامیکی ارزان، پایداری بهتری در فرکانس بالا دارد.
2. بدون پلاریته
در هر جهتی نصب میشود.
3. نویز پایین
برای مدارهای کنترل و فیدبک مناسب است.
4. عمر بالا
در صورت کار در ولتاژ مناسب، عمر زیادی دارد.
معایب
1. حساسیت به حرارت زیاد
اگر نزدیک هیتسینک یا مقاومت داغ نصب شود ممکن است ظرفیت تغییر کند.
2. آسیب در اسپایک شدید
در دستگاههای جوش با نویز بالا، ممکن است سوراخ یا نیمسوز شود.
3. کیفیت متغیر بازار
نمونههای بیکیفیت:
- ظرفیت واقعی ندارند
- نشتی بالا دارند
- زود خراب میشوند
خرابیهای رایج
کاهش ظرفیت
باعث اختلال در فیلتر یا تایمینگ میشود.
نشتی داخلی
در مدار PWM باعث ناپایداری میشود.
اتصال کوتاه
نادر است ولی ممکن است رخ دهد.
ترک بدنه
در اثر گرما یا ضربه.
علائم خرابی در دستگاه جوش
- روشن نشدن PWM
- نوسان فرکانس
- صدای ویز غیرعادی
- سوئیچینگ نامنظم
- داغ شدن IGBT
- جرقه ضعیف
- اختلال در فیدبک
تست تعمیرگاهی
تست با LCR متر
باید حدود:
- 1nF
خوانده شود.
تست نشتی
با مولتیمتر نباید اتصال کوتاه نشان دهد.
بررسی ظاهری
نباید:
- ترک
- بادکردگی
- تغییر رنگ
داشته باشد.
نکات مهم خرید
✅ برند معتبر تهیه شود
✅ ولتاژ واقعی 100V باشد
✅ پایهها اکسید نشده باشند
✅ ظرفیت واقعی نزدیک 1nF باشد
نکته حرفهای تعمیرات
در بسیاری از بردهای اینورتر، همین خازنهای کوچک پلیاستر نقش مهمی در:
- کنترل نویز
- پایداری PWM
- حفاظت گیت
دارند.
خرابی یک خازن 1nF کوچک گاهی میتواند باعث:
- سوختن IGBT
- ناپایداری فرکانس
- یا تقتق پاور
شود.
به همین دلیل در تعمیر حرفهای فقط قطعات قدرت بررسی نمیشوند؛ قطعات کوچک فیلتر و اسنابر هم بسیار مهماند.
جمعبندی
خازن پلیاستر 1 نانوفاراد 100 ولت:
- قطعهای کوچک ولی مهم در بردهای الکترونیکی است
- در مدارهای نویزگیری و PWM کاربرد زیادی دارد
- پایداری مناسبی دارد
- اما کیفیت آن در عملکرد صحیح دستگاه بسیار تاثیرگذار است
در دستگاه جوش اینورتر، سلامت این خازنها مستقیماً روی کیفیت سوئیچینگ و عمر IGBT اثر میگذارد.
