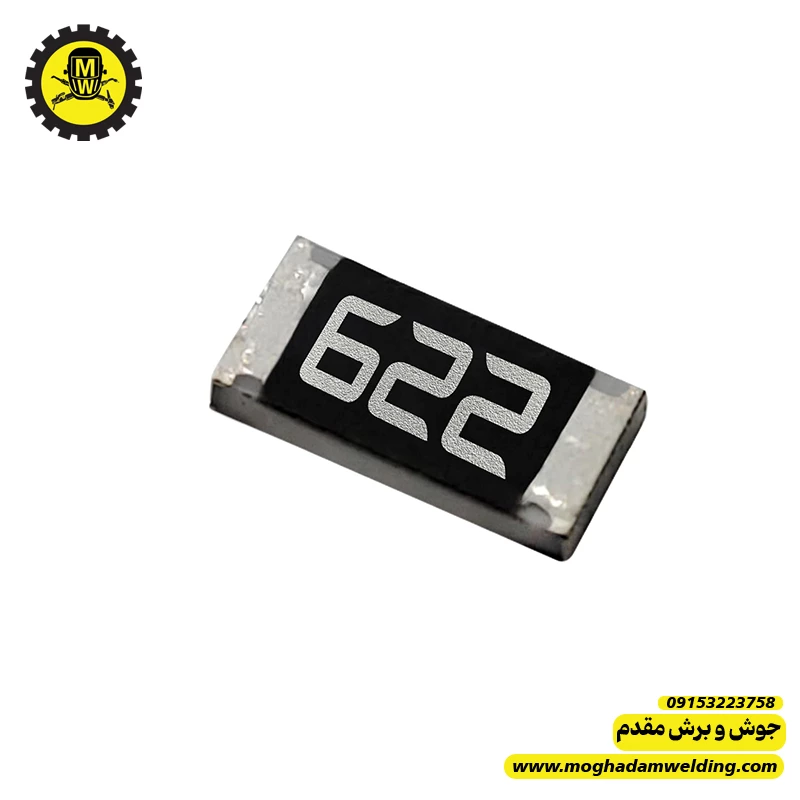

👨🔧 مقاومت 6.2 کیلو اهم SMD سایز 1206
این قطعه یک مقاومت SMD (نصب سطحی) با مقدار 6.2kΩ است که در بردهای الکترونیکی برای تقسیم ولتاژ، بایاس ترانزیستورها و مدارهای فیدبک استفاده میشود. سایز 1206 نسبت به مقاومتهای SMD کوچکتر، توان بیشتری تحمل میکند و در بردهای صنعتی مانند برد دستگاه جوش نیز کاربرد دارد.
مشخصات فنی
- مقدار مقاومت
اهم6.2k = 6200 اهم
- سایز پکیج:
1206
ابعاد تقریبی:
3.2 \times 1.6 \text{ میلیمتر}
- توان نامی:
0.25W
- نوع: Thick Film SMD
- تلرانس رایج:
±5% یا ±1%
کاربرد در دستگاه جوش اینورتر
این مقاومت معمولاً در مدارهای کنترلی و سیگنال استفاده میشود، مانند:
- تقسیم ولتاژ در مدار فیدبک
- بایاس ترانزیستورها
- ورودی آیسیهای کنترل
- مدارهای سنجش ولتاژ
- فیلترهای RC
روش تست
برای تست:
1️⃣ مولتیمتر روی حالت اهم (Ω) قرار گیرد.
2️⃣ دو سر مقاومت اندازهگیری شود.
مقدار سالم باید حدود:
6.2 کیلو اهم
باشد.
محدوده طبیعی با تلرانس حدود 5.9k تا 6.5k اهم است.
✅ نکته تعمیراتی
در برد دستگاه جوش اگر مقاومتهای SMD در مدار فیدبک تغییر مقدار دهند، ممکن است دستگاه دچار نوسان آمپر، تنظیم نشدن جریان یا ورود به حالت Protect شود؛ بنابراین هنگام تعمیر بهتر است مقاومتهای اطراف مدار فیدبک نیز بررسی شوند.
