نقد و بررسی سوکت 5 پین نری رکتیفایری

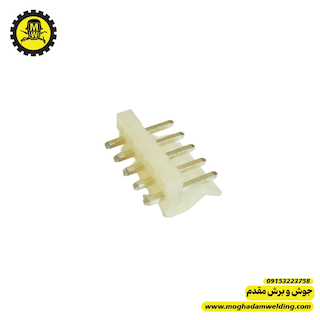

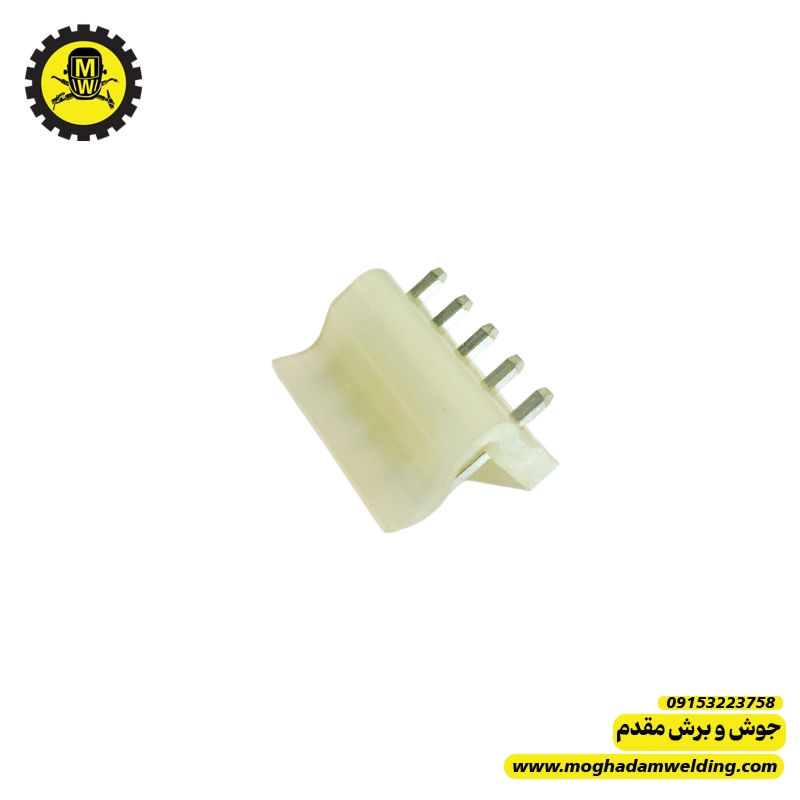

سوکت 5 پین نری رکتیفایری یکی از کانکتورهای پرکاربرد در دستگاههای جوش اینورتر، رکتیفایرهای صنعتی و بعضی بردهای قدرت است. این سوکت برای اتصال سریع و مطمئن بین بردها یا بین برد و سیمکشی استفاده میشود.
مشخصات فنی رایج
- نوع: نری (Male)
- تعداد پایه: 5 پین
- نوع نصب:
- روی برد (PCB Mount)
- یا پنلی
- فاصله پایهها (Pitch): معمولاً 3.96mm یا 5.08mm
- جنس پایهها: مس آبکاری شده با قلع یا نیکل
- جنس بدنه: پلاستیک نسوز (معمولاً Nylon یا PBT)
کاربردها در دستگاه جوش
✔ اتصال برد کنترل به برد درایور
✔ انتقال سیگنال PWM
✔ اتصال تغذیه کمولتاژ (5V / 12V / 15V)
✔ انتقال سیگنال فیدبک
✔ اتصال فن یا سنسور حرارتی
در بسیاری از دستگاههای اینورتر، این سوکت رابط بین برد کنترل و برد قدرت است.
مزایا
✅ اتصال سریع و آسان
بدون نیاز به لحیمکاری مجدد در هر تعمیر.
✅ کاهش خطای سیمکشی
✅ قابلیت جدا شدن آسان برای تعمیر
✅ پایداری مکانیکی خوب
معایب
⚠ کیفیت بعضی مدلهای بازار پایین است
⚠ احتمال لق شدن بعد از استفاده زیاد
⚠ اکسید شدن پایهها در محیط مرطوب
⚠ تحمل جریان بالا ندارد (برای سیگنال مناسب است)
خرابیهای رایج
❌ شل شدن پینها
باعث قطع و وصل سیگنال میشود.
❌ سوختن یا تغییر رنگ پلاستیک
در اثر گرمای زیاد.
❌ اکسید شدن پایهها
باعث افزایش مقاومت اتصال.
❌ شکستن پایه نری
در اثر فشار هنگام جدا کردن سوکت.
علائم خرابی در دستگاه جوش
- قطع و وصل شدن ناگهانی دستگاه
- ناپایداری قوس جوش
- کار نکردن فن یا سنسور
- خطای برد کنترل
- تغییر ناگهانی آمپر
گاهی فقط با تکان دادن سوکت دستگاه قطع و وصل میشود.
تست در تعمیرات
✅ بررسی شل نبودن پینها
✅ بررسی سیاه یا اکسید نبودن پایهها
✅ تست اتصال با مولتیمتر
✅ بررسی لحیم سرد روی برد
در دستگاههای صنعتی، لحیم سوکتها گاهی ترک میخورد.
نکات مهم هنگام خرید
✅ پلاستیک نسوز و ضخیم باشد.
✅ پایهها آبکاری خوب داشته باشند.
✅ پینها لق نباشند
✅ از نوع همگام با سوکت مادگی دستگاه انتخاب شود.
نکته حرفهای تعمیرگاهی
یکی از خرابیهای فریبنده در دستگاه جوش اینورتر این است که:
سوکت بین برد کنترل و درایور کمی شل میشود.
نتیجه:
- پالس گیت ناپایدار میشود
- دستگاه جوش ناپایدار کار میکند
- حتی ممکن است IGBT بسوزد
در حالی که مشکل فقط یک سوکت شل یا لحیم ترکخورده است.
