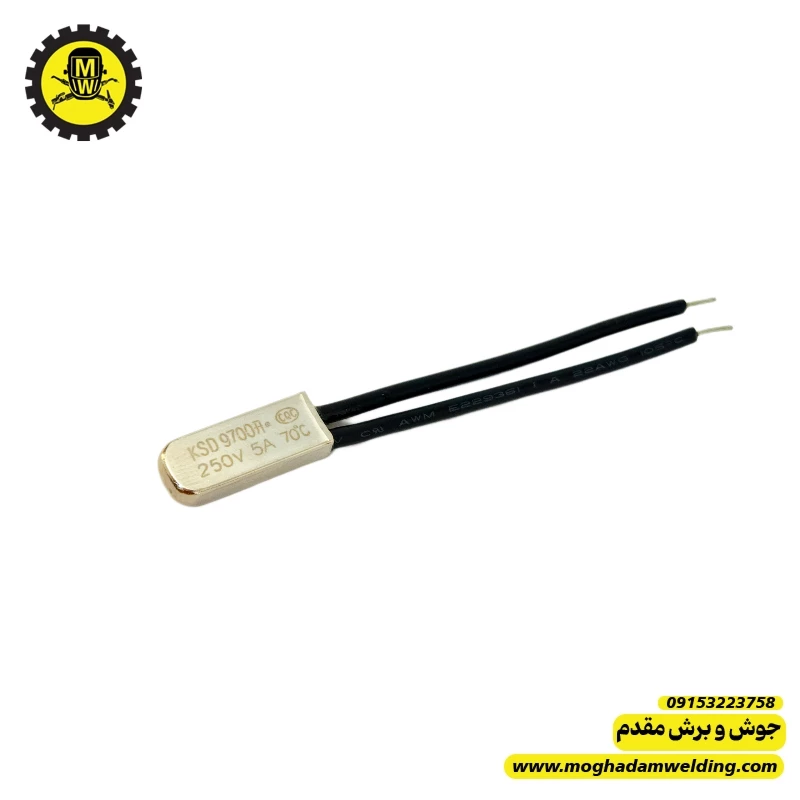

🔍 نقد و بررسی سنسور حرارتی 70 درجه Normally Open سیمدار
سنسور حرارتی 70°C نوع Normally Open یا N.O یکی از قطعات حفاظتی مهم در دستگاههای جوش، ترانس، هیتسینک و منابع تغذیه صنعتی است. این قطعه وظیفه دارد هنگام بالا رفتن دما، مدار حفاظتی را فعال کند تا از سوختن IGBT، ترانس یا دیود جلوگیری شود.
━━━━━━━━━━━━━━
⚙ مشخصات فنی رایج
✅ دمای عملکرد: 70 درجه سانتیگراد
✅ نوع کنتاکت: Normally Open (در حالت عادی باز)
✅ نوع خروجی: دو سیم
✅ ولتاژ کاری رایج:
- 125VAC
- 250VAC
✅ جریان قابل تحمل:
- 5A
- 10A
✅ جنس بدنه:
- فلزی
- آلومینیومی
- باکالیتی
✅ نوع نصب:
- پیچخور روی هیتسینک
- چسب حرارتی
- بست فلزی
━━━━━━━━━━━━━━
🛠 کاربردها در دستگاه جوش
✔ حفاظت حرارتی هیتسینک IGBT
✔ کنترل فن اتوماتیک
✔ حفاظت ترانس قدرت
✔ مدار Thermal Protection
✔ فعالسازی آلارم دما
✔ قطع خروجی هنگام داغ شدن
━━━━━━━━━━━━━━
✅ عملکرد Normally Open
در حالت عادی:
❌ دو پایه به هم وصل نیستند.
وقتی دما به حدود 70°C برسد:
✅ کنتاکت وصل میشود.
یعنی مدار را فعال میکند.
━━━━━━━━━━━━━━
📌 تفاوت با Normally Closed
✅ N.O (Normally Open)
در دمای عادی باز است
در گرما وصل میشود
کاربرد:
- روشن کردن فن
- ارسال فرمان هشدار
- فعال کردن حفاظت
✅ N.C (Normally Closed)
در حالت عادی وصل است
در گرما قطع میشود
کاربرد:
- قطع مستقیم دستگاه
- حفاظت اضطراری
━━━━━━━━━━━━━━
✅ مزایا
✔ ساده و بسیار قابل اعتماد
بدون آیسی و مدار پیچیده.
✔ قیمت ارزان
برای حفاظت صنعتی بسیار اقتصادی است.
✔ مقاومت خوب در نویز
برخلاف سنسورهای الکترونیکی.
✔ نصب آسان
روی هیتسینک یا ترانس.
━━━━━━━━━━━━━━
❌ معایب
⚠ دقت محدود
ممکن است چند درجه خطا داشته باشد.
⚠ استهلاک مکانیکی
بعد از دفعات زیاد عملکرد ضعیف میشود.
⚠ کیفیت متغیر بازار
مدلهای بیکیفیت دمای واقعی ندارند.
━━━━━━━━━━━━━━
🔥 خرابیهای رایج
❌ وصل نشدن در دمای بالا
بسیار خطرناک.
ممکن است باعث:
- سوختن IGBT
- داغ شدن ترانس
- ترکیدن ماژول
شود.
❌ اتصال دائم
فن دائم روشن میماند یا دستگاه خطا میدهد.
❌ قطع شدن سیمها
در اثر گرما یا لرزش.
❌ اکسید شدن پایهها
باعث عملکرد ناپایدار میشود.
━━━━━━━━━━━━━━
🚨 علائم خرابی در دستگاه جوش
⚡ فن روشن نمیشود
⚡ دستگاه سریع Over Heat میدهد
⚡ حفاظت حرارتی عمل نمیکند
⚡ داغ شدن شدید هیتسینک
⚡ خاموش شدن ناگهانی
━━━━━━━━━━━━━
🔍 تست حرفهای
✅ تست با مولتیمتر
در دمای معمولی:
باید مدار باز باشد:
- OL
- یا بینهایت اهم
✅ تست حرارتی
با:
- سشوار صنعتی
- هیتر
- هویه نزدیک سنسور
دما را بالا ببرید.
در حدود 70°C باید:
✅ اتصال برقرار شود.
✅ تست برگشت
بعد از سرد شدن:
باید دوباره مدار باز شود.
━━━━━━━━━━━━━━
⚠ نکات مهم نصب
✅ کاملاً به هیتسینک بچسبد.
✅ خمیر سیلیکون حرارتی بهتر است استفاده شود.
✅ سیمها نزدیک مقاومت یا ترانس داغ عبور نکنند.
✅ فشار بیش از حد به بدنه وارد نشود.
━━━━━━━━━━━━━━
🧠 نکته حرفهای تعمیرگاهی
در بعضی دستگاههای جوش:
خرابی فن نیست…
بلکه سنسور N.O خراب شده و فرمان روشن شدن فن را صادر نمیکند.
نتیجه:
🔥 داغ شدن هیتسینک
🔥 سوختن IGBT
🔥 عمل کردن حفاظت حرارتی
در حالی که خود فن سالم است.
━━━━━━━━━━━━━━
📌 جمعبندی
سنسور حرارتی 70 درجه Normally Open سیمدار یک قطعه حفاظتی مهم و ارزان در دستگاه جوش و تجهیزات صنعتی است که وظیفه کنترل دما و فعال کردن حفاظت یا فن را دارد. کیفیت پایین یا خرابی این قطعه میتواند مستقیماً باعث داغ شدن شدید و خرابی بخش قدرت شود. ⚡
