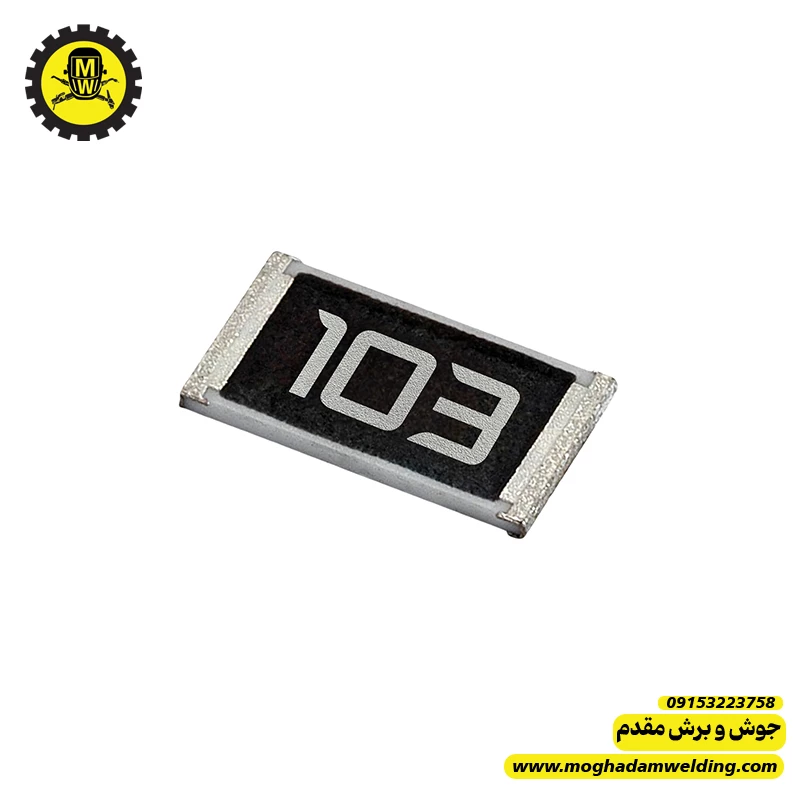

بررسی مقاومت SMD مقدار 10KΩ سایز 2512
این مقاومت از نوع SMD توان بالا است و در بردهای قدرت مثل دستگاههای جوش اینورتر، منابع تغذیه و درایورها زیاد دیده میشود.
مشخصات فنی
- مقدار مقاومت: 10 کیلو اهم (10KΩ)
- سایز پکیج: 2512
- ابعاد تقریبی:
6.3mm × 3.2mm
- توان: معمولاً 1 وات
- نوع ساخت:
- Thick Film
- Metal Film SMD
کاربردها در دستگاه جوش
این مقدار مقاومت در بخشهای مختلف دیده میشود:
1️⃣ مقاومت تقسیم ولتاژ
در مدار فیدبک ولتاژ یا جریان.
2️⃣ Pull-up / Pull-down
برای تثبیت سطح منطقی در مدار کنترل.
3️⃣ محدودکننده جریان گیت
در بعضی درایورهای MOSFET یا IGBT.
4️⃣ مدار فیدبک TL431 یا اپتوکوپلر
برای تنظیم ولتاژ خروجی.
5️⃣ تخلیه خازنهای کوچک
در مدارهای کنترلی.
مزایا
✅ توان بالا نسبت به سایز SMD
✅ پایداری بهتر نسبت به مقاومتهای کربنی
✅ اشغال فضای کمتر روی PCB
✅ مقاومت در برابر لرزش
به همین دلیل در بردهای صنعتی استفاده میشود.
معایب
⚠ حساس به حرارت زیاد هیتسینک
⚠ در صورت اضافه ولتاژ یا اضافه توان ترک میخورد
⚠ لحیمکاری نامناسب باعث شکستن بدنه سرامیکی میشود.
خرابیهای رایج
در تعمیر دستگاه جوش زیاد دیده میشود:
1️⃣ افزایش مقدار اهم
مثلاً 10K تبدیل میشود به 15K یا 20K.
2️⃣ قطع شدن کامل
3️⃣ ترک بدنه
4️⃣ سیاه شدن یا سوختگی سطح
علائم خرابی در دستگاه جوش
بسته به محل مدار:
- ناپایداری PWM
- خروجی نامنظم
- روشن نشدن دستگاه
- خطای فیدبک
- تغییر ناگهانی آمپر
گاهی مقاومت ظاهراً سالم است ولی مقدارش تغییر کرده.
تست تعمیرکاری
1️⃣ یک پایه مقاومت از مدار جدا شود.
2️⃣ با مولتیمتر اندازهگیری شود.
مقدار سالم:
تقریباً 10KΩ
اگر بیشتر از حدود 10.5K شود بهتر است تعویض شود.
نکته حرفهای
در بردهای قدرت مثل درایور IGBT اگر مقاومت SMD سایز 2512 داغ شده باشد:
فقط تعویض مقاومت کافی نیست.
باید بررسی شود:
- اپتوکوپلر
- TL431
- آیسی PWM
- مسیر فیدبک
چون معمولاً علت اصلی جای دیگری است.
