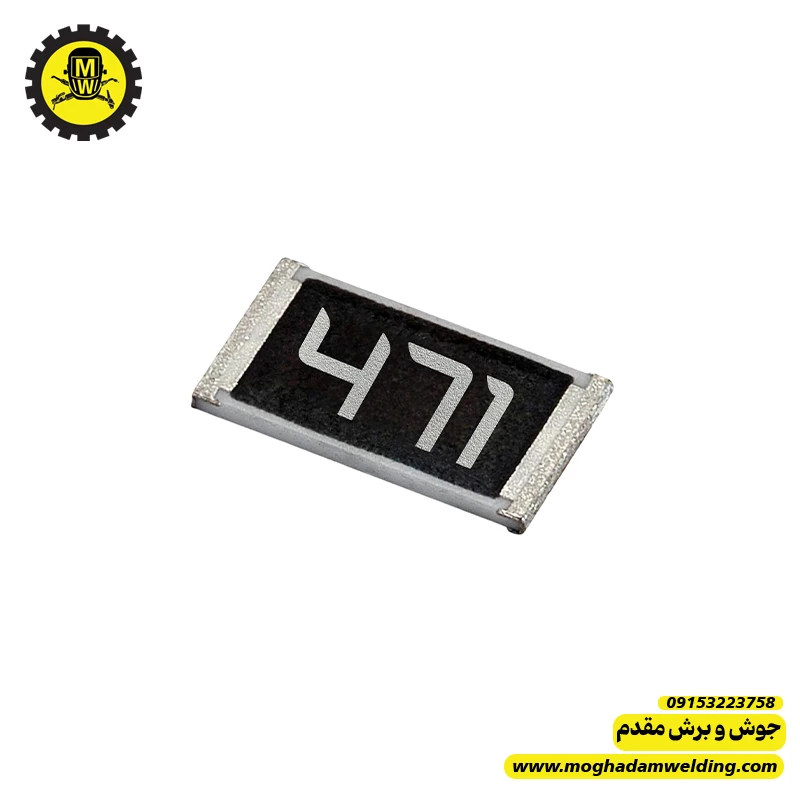

👨🔧 مقاومت470 اهم SMD سایز 2512
این مقاومت از نوع SMD با توان نسبتاً بالا است و در مدارهایی که به تحمل توان بیشتر نیاز دارند استفاده میشود.
کاربرد در دستگاه جوش اینورتر
به دلیل توان بالاتر، این سایز معمولاً در بخشهایی استفاده میشود که جریان بیشتری از مقاومت عبور میکند
1️⃣ مدار فیدبک ولتاژ
در تقسیم ولتاژ برای ارسال سیگنال به:
- اپتوکوپلر
- آیسی PWM
2️⃣ محدودکننده جریان اپتوکوپلر
برای محدود کردن جریان LED داخل اپتو.
3️⃣ مدار تخلیه خازن
گاهی برای تخلیه خازنهای مدار فیلتر.
مزیت سایز 2512
در مقایسه با سایزهای کوچکتر مثل 1206
✅ تحمل توان بیشتر
✅ تحمل حرارت بالاتر
✅ مناسب مدارهای نیمهقدرت
✅ نکته تعمیراتی
در بسیاری از بردهای دستگاه جوش، اگر مقاومتهای SMD بزرگ مثل 2512 بسوزند، معمولاً نشانه:
- خرابی اپتوکوپلر
- یا مشکل در مدار فیدبک ولتاژ
است، نه فقط خود مقاومت.
بنابراین هنگام تعویض بهتر است اپتو و مسیر فیدبک هم بررسی شود
